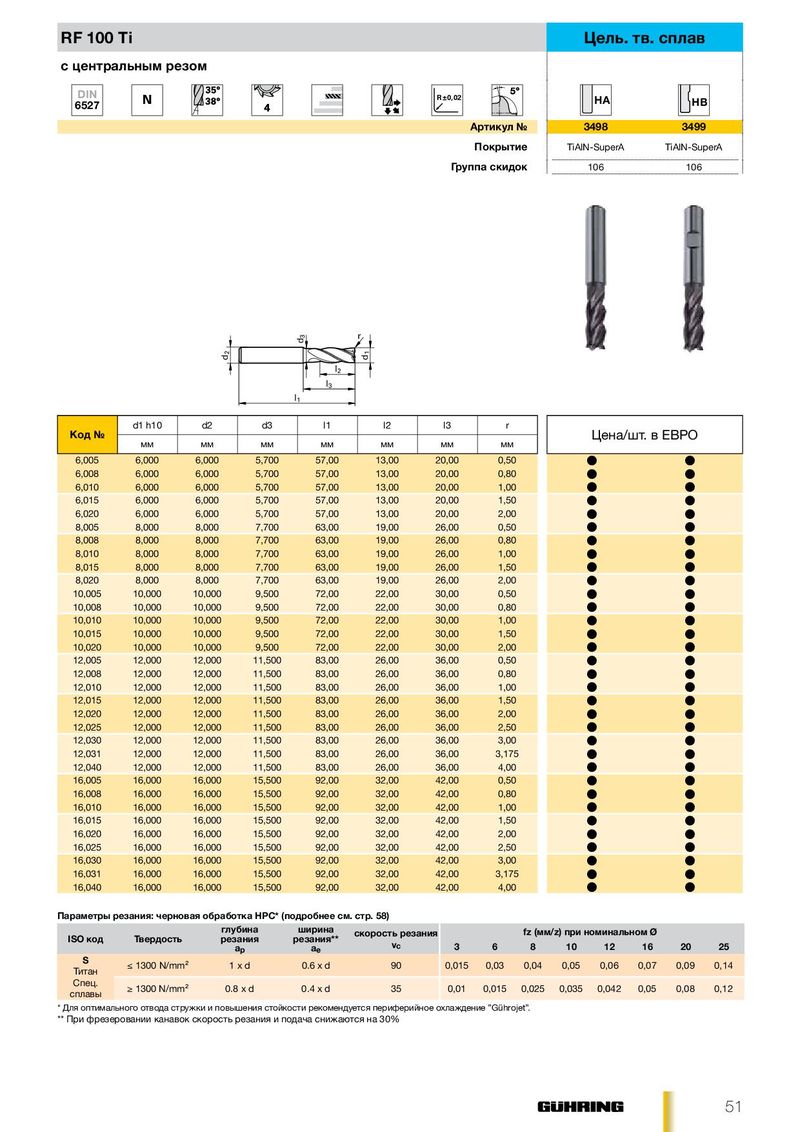

RF 100 Ti Цель. тв. сплав
RF 100 Ti - Концевая фреза с центральным резом
| для титана и специальных сплавов | 6527 | R ±0,02 | HA | HB | |
| Артикул № | 3498 | 3499 |
Покрытие TiAlN-SuperA TiAlN-SuperA
Группа скидок 106 106
| d2 | l | l2 1 l3 d3 | d1 r | |||||
| Ко № | d1 h10 | d2 | d3 | l1 | l2 | l3 | r | Цена/шт в ЕВРО |
| д | мм | мм | мм | мм | мм | мм | мм | . |
| 6,005 | 6,000 | 6,000 | 5,700 | 57,00 | 13,00 | 20,00 | 0,50 | l l |
| 6,008 | 6,000 | 6,000 | 5,700 | 57,00 | 13,00 | 20,00 | 0,80 | l l |
| 6,010 | 6,000 | 6,000 | 5,700 | 57,00 | 13,00 | 20,00 | 1,00 | l l |
| 6,015 | 6,000 | 6,000 | 5,700 | 57,00 | 13,00 | 20,00 | 1,50 | l l |
| 6,020 | 6,000 | 6,000 | 5,700 | 57,00 | 13,00 | 20,00 | 2,00 | l l |
| 8,005 | 8,000 | 8,000 | 7,700 | 63,00 | 19,00 | 26,00 | 0,50 | l l |
| 8,008 | 8,000 | 8,000 | 7,700 | 63,00 | 19,00 | 26,00 | 0,80 | l l |
| 8,010 | 8,000 | 8,000 | 7,700 | 63,00 | 19,00 | 26,00 | 1,00 | l l |
| 8,015 | 8,000 | 8,000 | 7,700 | 63,00 | 19,00 | 26,00 | 1,50 | l l |
| 8,020 | 8,000 | 8,000 | 7,700 | 63,00 | 19,00 | 26,00 | 2,00 | l l |
| 10,005 | 10,000 | 10,000 | 9,500 | 72,00 | 22,00 | 30,00 | 0,50 | l l |
| 10,008 | 10,000 | 10,000 | 9,500 | 72,00 | 22,00 | 30,00 | 0,80 | l l |
| 10,010 | 10,000 | 10,000 | 9,500 | 72,00 | 22,00 | 30,00 | 1,00 | l l |
| 10,015 | 10,000 | 10,000 | 9,500 | 72,00 | 22,00 | 30,00 | 1,50 | l l |
| 10,020 | 10,000 | 10,000 | 9,500 | 72,00 | 22,00 | 30,00 | 2,00 | l l |
| 12,005 | 12,000 | 12,000 | 11,500 | 83,00 | 26,00 | 36,00 | 0,50 | l l |
| 12,008 | 12,000 | 12,000 | 11,500 | 83,00 | 26,00 | 36,00 | 0,80 | l l |
| 12,010 | 12,000 | 12,000 | 11,500 | 83,00 | 26,00 | 36,00 | 1,00 | l l |
| 12,015 | 12,000 | 12,000 | 11,500 | 83,00 | 26,00 | 36,00 | 1,50 | l l |
| 12,020 | 12,000 | 12,000 | 11,500 | 83,00 | 26,00 | 36,00 | 2,00 | l l |
| 12,025 | 12,000 | 12,000 | 11,500 | 83,00 | 26,00 | 36,00 | 2,50 | l l |
| 12,030 | 12,000 | 12,000 | 11,500 | 83,00 | 26,00 | 36,00 | 3,00 | l l |
| 12,031 | 12,000 | 12,000 | 11,500 | 83,00 | 26,00 | 36,00 | 3,175 | l l |
| 12,040 | 12,000 | 12,000 | 11,500 | 83,00 | 26,00 | 36,00 | 4,00 | l l |
| 16,005 | 16,000 | 16,000 | 15,500 | 92,00 | 32,00 | 42,00 | 0,50 | l l |
| 16,008 | 16,000 | 16,000 | 15,500 | 92,00 | 32,00 | 42,00 | 0,80 | l l |
| 16,010 | 16,000 | 16,000 | 15,500 | 92,00 | 32,00 | 42,00 | 1,00 | l l |
| 16,015 | 16,000 | 16,000 | 15,500 | 92,00 | 32,00 | 42,00 | 1,50 | l l |
| 16,020 | 16,000 | 16,000 | 15,500 | 92,00 | 32,00 | 42,00 | 2,00 | l l |
| 16,025 | 16,000 | 16,000 | 15,500 | 92,00 | 32,00 | 42,00 | 2,50 | l l |
| 16,030 | 16,000 | 16,000 | 15,500 | 92,00 | 32,00 | 42,00 | 3,00 | l l |
| 16,031 | 16,000 | 16,000 | 15,500 | 92,00 | 32,00 | 42,00 | 3,175 | l l |
| 16,040 | 16,000 | 16,000 | 15,500 | 92,00 | 32,00 | 42,00 | 4,00 | l l |
Параметры резания: черновая обработка НРС* (подробнее см. стр. 58)
| ISO код | Твердость | глубина резания | ширина резания | скорость резания | fz (мм/ | z) при н | оминаль | ном Ø | ||||
| ap | ae | vc | 3 | 6 | 8 | 10 | 12 | 16 | 20 | 25 | ||
| S Титан | ≤ 1300 N/mm² | 1 xd | 0.6xd | 90 | 0,015 | 0,03 | 0,04 | 0,05 | 0,06 | 0,07 | 0,09 | 0,14 |
| Спец. сплавы | ≥ 1300 N/mm² | 0.8 x d | 0.4 x d | 35 | 0,01 | 0,015 | 0,025 | 0,035 | 0,042 | 0,05 | 0,08 | 0,12 |
* Для оптимального отвода стружки и повышения стойкости рекомендуется периферийное охлаждение ”Gührojet”. ** При фрезеровании канавок скорость резания и подача снижаются на 30%
