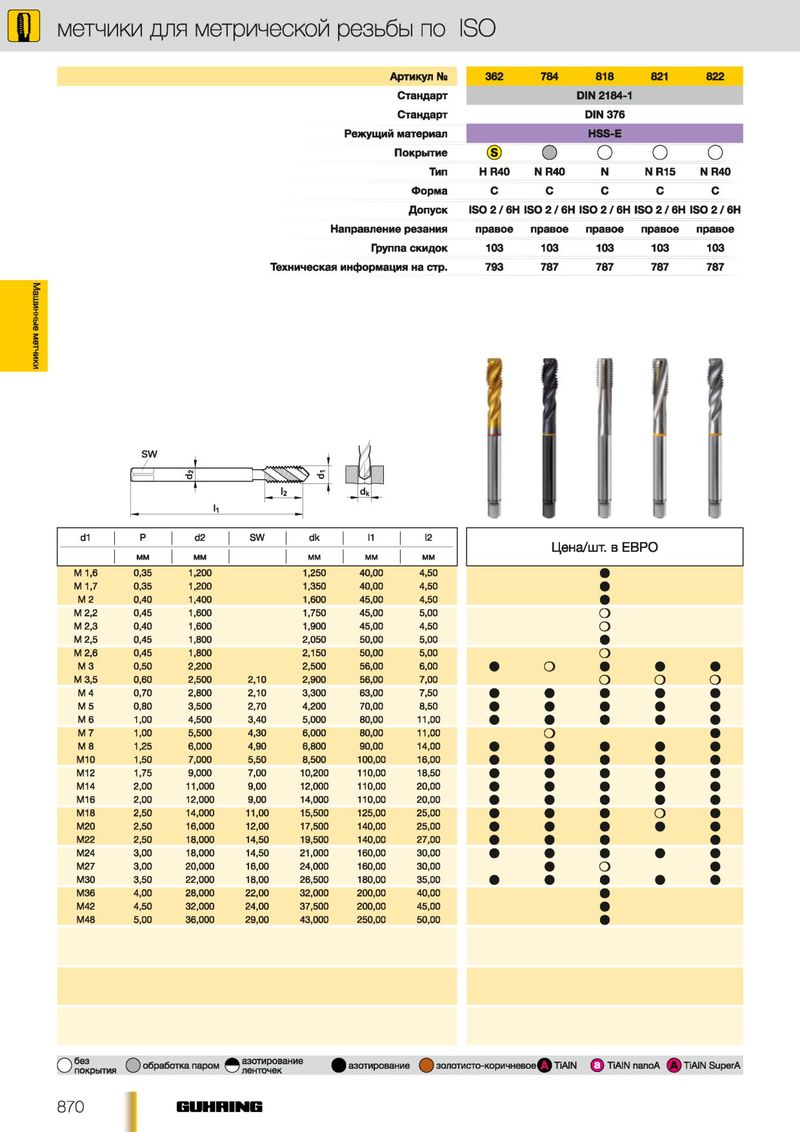

| Артикул Ns | 362 | 784 | 818 | 821 | 822 |
| Стандарт | DIN 2184-1 | ||||
| Стандарт | DIN 376 | ||||
| Режущий материал | HSS-E | ||||
| Покрытие | ® | О | О | О | О |
| Тип | Н R40 | N R40 | N | NR15 | N R40 |
| Форма | С | С | С | С | С |
| Допуск | IS0 2 /6 H | IS Q 2/6H | IS0 2 /6 H | IS0 2 /6 H | IS0 2 /6 H |
| Направление резания | правое | правое | правое | правое | правое |
| Группа скидок | 103 | 103 | 103 | 103 | 103 |
| Техническая информация на стр. | 793 | 787 | 787 | 787 | 787 |
I
SW ( ' I ( OJ
| | | "О | С | |||
| ^ I2 ^ | ~ г | ||||
| ll |
си Р d2 SW dk '1 I2
Ц е н а/ш т. в ЕВРО
| М 1,6 | 0,35 | 1,200 | 1,250 | 40,00 | 4,50 | • | |||||
| М 1,7 | 0,35 | 1,200 | 1,350 | 40,00 | 4,50 | • | |||||
| М 2 | 0,40 | 1,400 | 1,600 | 45,00 | 4,50 | • | |||||
| М 2,2 | 0,45 | 1,600 | 1,750 | 45,00 | 5,00 | о | |||||
| М 2,3 | 0,40 | 1,600 | 1,900 | 45,00 | 4,50 | о | |||||
| М 2,5 | 0,45 | 1,800 | 2,050 | 50,00 | 5,00 | • | |||||
| М 2,6 | 0,45 | 1,800 | 2,150 | 50,00 | 5,00 | о | |||||
| М 3 | 0,50 | 2,200 | 2,500 | 56,00 | 6,00 | • | О | • | • | • | |
| М 3,5 | 0,60 | 2,500 | 2,10 | 2,900 | 56,00 | 7,00 | о | о | о | ||
| М 4 | 0,70 | 2,800 | 2,10 | 3,300 | 63,00 | 7,50 | • | • | • | • | • |
| М 5 | 0,80 | 3,500 | 2,70 | 4,200 | 70,00 | 8,50 | • | • | • | • | • |
| М б | 1,00 | 4,500 | 3,40 | 5,000 | 80,00 | 11,00 | • | • | • | • | • |
| М 7 | 1,00 | 5,500 | 4,30 | 6,000 | 80,00 | 11,00 | О | • | |||
| М 8 | 1,25 | 6,000 | 4,90 | 6,800 | 90,00 | 14,00 | • | • | • | • | • |
| М10 | 1,50 | 7,000 | 5,50 | 8,500 | 100,00 | 16,00 | • | • | • | • | • |
| М12 | 1,75 | 9,000 | 7,00 | 10,200 | 110,00 | 18,50 | • | • | • | • | • |
| М14 | 2,00 | 11,000 | 9,00 | 12,000 | 110,00 | 20,00 | • | • | • | • | • |
| М16 | 2,00 | 12,000 | 9,00 | 14,000 | 110,00 | 20,00 | • | • | • | • | • |
| М18 | 2,50 | 14,000 | 11,00 | 15,500 | 125,00 | 25,00 | • | • | • | о | • |
| М20 | 2,50 | 16,000 | 12,00 | 17,500 | 140,00 | 25,00 | • | • | • | • | • |
| М22 | 2,50 | 18,000 | 14,50 | 19,500 | 140,00 | 27,00 | • | • | • | • | |
| М24 | 3,00 | 18,000 | 14,50 | 21,000 | 160,00 | 30,00 | • | • | • | • | • |
| М27 | 3,00 | 20,000 | 16,00 | 24,000 | 160,00 | 30,00 | • | о | • | ||
| МЗО | 3,50 | 22,000 | 18,00 | 26,500 | 180,00 | 35,00 | • | • | • | • | • |
| М36 | 4,00 | 28,000 | 22,00 | 32,000 | 200,00 | 40,00 | • | ||||
| М42 | 4,50 | 32,000 | 24,00 | 37,500 | 200,00 | 45,00 | • | ||||
| М48 | 5,00 | 36,000 | 29,00 | 43,000 | 250,00 | 50,00 | • |
