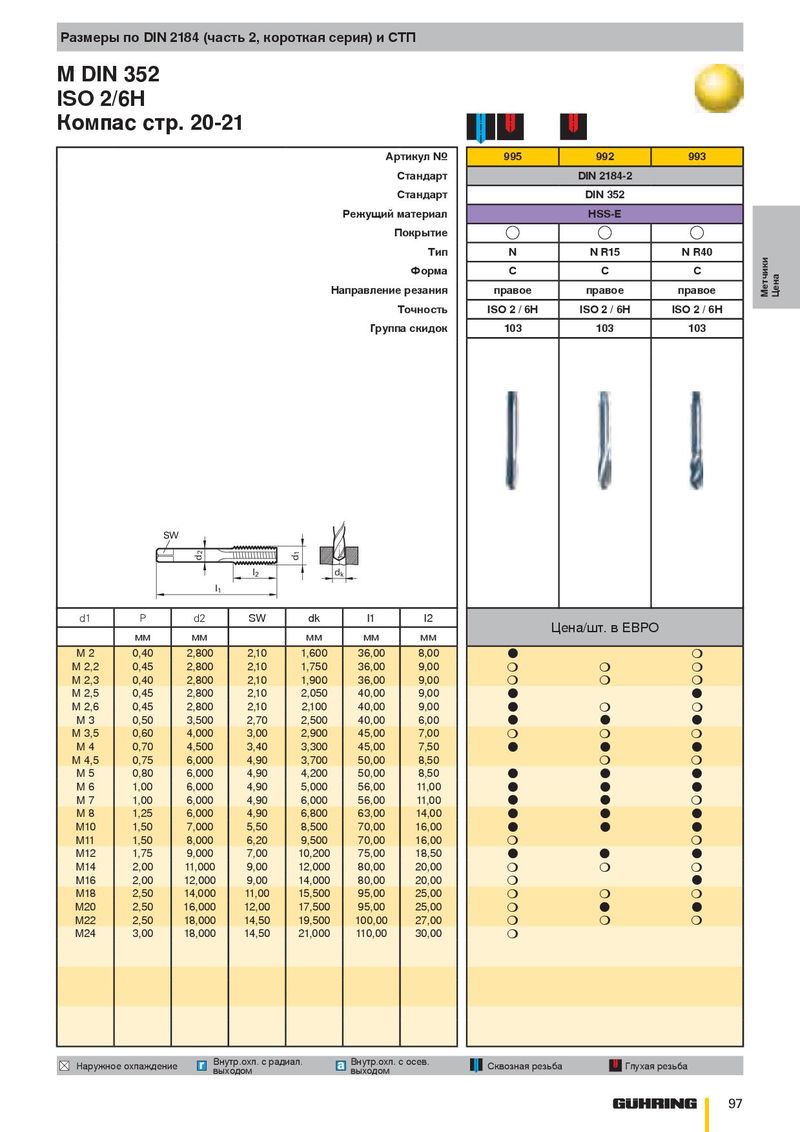

Каталог Guhring резьбонарезной инструмент 2010 - страница 97
Навигация
Основной каталог Guhring 2011
Каталог Guhring резьбонарезной инструмент
Каталог Guhring сверла
Каталог Guhring ружейные сверла
Каталог Guhring инструментальная оснастка GM 300
Размеры по DIN 2184 (часть 2, короткая серия) и СТП
ISO 2/6H
Компас стр. 20-21
| Артикул № | 995 | 992 | 993 | |
| Стандарт | DIN 2184-2 | |||
| Стандарт | DIN 352 | |||
| Режущий материал | HSS-E | |||
| Покрытие | ||||
| Тип N | N R15 | N R40 | ||
| Форма C | C | C | ||
| Направление резания | правое | правое | правое |
Точность ISO 2 / 6H ISO 2 / 6H ISO 2 / 6H
Группа скидок 103 103 103
SW
l 2 d k l 1
| d1 | P | d2 | SW | dk | l1 | l2 | |||
| Цена/шт. в ЕВРО | |||||||||
| мм | мм | мм | мм | мм | |||||
| M 2 | 0,40 | 2,800 | 2,10 | 1,600 | 36,00 | 8,00 | ● | ❍ | |
| M 2,2 | 0,45 | 2,800 | 2,10 | 1,750 | 36,00 | 9,00 | ❍ | ❍ | ❍ |
| M 2,3 | 0,40 | 2,800 | 2,10 | 1,900 | 36,00 | 9,00 | ❍ | ❍ | ❍ |
| M 2,5 | 0,45 | 2,800 | 2,10 | 2,050 | 40,00 | 9,00 | ● | ● | |
| M 2,6 | 0,45 | 2,800 | 2,10 | 2,100 | 40,00 | 9,00 | ● | ❍ | ❍ |
| M 3 | 0,50 | 3,500 | 2,70 | 2,500 | 40,00 | 6,00 | ● | ● | ● |
| M 3,5 | 0,60 | 4,000 | 3,00 | 2,900 | 45,00 | 7,00 | ❍ | ❍ | ❍ |
| M 4 | 0,70 | 4,500 | 3,40 | 3,300 | 45,00 | 7,50 | ● | ● | ● |
| M 4,5 | 0,75 | 6,000 | 4,90 | 3,700 | 50,00 | 8,50 | ❍ | ❍ | |
| M 5 | 0,80 | 6,000 | 4,90 | 4,200 | 50,00 | 8,50 | ● | ● | ● |
| M 6 | 1,00 | 6,000 | 4,90 | 5,000 | 56,00 | 11,00 | ● | ● | ● |
| M 7 | 1,00 | 6,000 | 4,90 | 6,000 | 56,00 | 11,00 | ● | ● | ❍ |
| M 8 | 1,25 | 6,000 | 4,90 | 6,800 | 63,00 | 14,00 | ● | ● | ● |
| M10 | 1,50 | 7,000 | 5,50 | 8,500 | 70,00 | 16,00 | ● | ● | ● |
| M11 | 1,50 | 8,000 | 6,20 | 9,500 | 70,00 | 16,00 | ❍ | ❍ | |
| M12 | 1,75 | 9,000 | 7,00 | 10,200 | 75,00 | 18,50 | ● | ● | ● |
| M14 | 2,00 | 11,000 | 9,00 | 12,000 | 80,00 | 20,00 | ❍ | ❍ | ❍ |
| M16 | 2,00 | 12,000 | 9,00 | 14,000 | 80,00 | 20,00 | ❍ | ● | |
| M18 | 2,50 | 14,000 | 11,00 | 15,500 | 95,00 | 25,00 | ❍ | ❍ | ❍ |
| M20 | 2,50 | 16,000 | 12,00 | 17,500 | 95,00 | 25,00 | ❍ | ● | ● |
| M22 | 2,50 | 18,000 | 14,50 | 19,500 | 100,00 | 27,00 | ❍ | ❍ | ❍ |
| M24 | 3,00 | 18,000 | 14,50 | 21,000 | 110,00 | 30,00 | ❍ |
