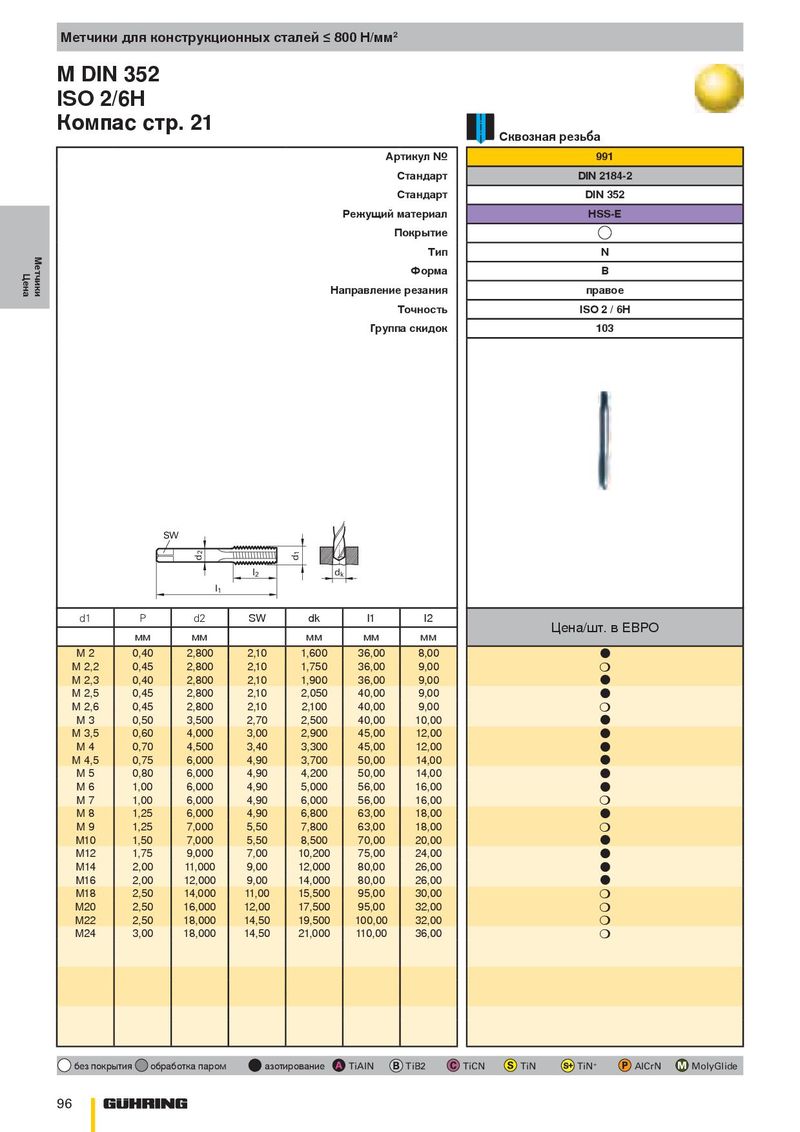

Каталог Guhring резьбонарезной инструмент 2010 - страница 96
Навигация
Основной каталог Guhring 2011
Каталог Guhring резьбонарезной инструмент
Каталог Guhring сверла
Каталог Guhring ружейные сверла
Каталог Guhring инструментальная оснастка GM 300
ISO 2/6H
Компас стр. 21
Сквозная резьба Артикул № 991 Стандарт DIN 2184-2 Стандарт DIN 352 Режущий материал HSS-E Покрытие Тип N Форма B Направление резания правое Точность ISO 2 / 6H Группа скидок 103
SW
l 2 d k l 1
| d1 | P | d2 | SW | dk | l1 | l2 | |
| Цена/шт. в ЕВРО | |||||||
| мм | мм | мм | мм | мм | |||
| M 2 | 0,40 | 2,800 | 2,10 | 1,600 | 36,00 | 8,00 | ● |
| M 2,2 | 0,45 | 2,800 | 2,10 | 1,750 | 36,00 | 9,00 | ❍ |
| M 2,3 | 0,40 | 2,800 | 2,10 | 1,900 | 36,00 | 9,00 | ● |
| M 2,5 | 0,45 | 2,800 | 2,10 | 2,050 | 40,00 | 9,00 | ● |
| M 2,6 | 0,45 | 2,800 | 2,10 | 2,100 | 40,00 | 9,00 | ❍ |
| M 3 | 0,50 | 3,500 | 2,70 | 2,500 | 40,00 | 10,00 | ● |
| M 3,5 | 0,60 | 4,000 | 3,00 | 2,900 | 45,00 | 12,00 | ● |
| M 4 | 0,70 | 4,500 | 3,40 | 3,300 | 45,00 | 12,00 | ● |
| M 4,5 | 0,75 | 6,000 | 4,90 | 3,700 | 50,00 | 14,00 | ● |
| M 5 | 0,80 | 6,000 | 4,90 | 4,200 | 50,00 | 14,00 | ● |
| M 6 | 1,00 | 6,000 | 4,90 | 5,000 | 56,00 | 16,00 | ● |
| M 7 | 1,00 | 6,000 | 4,90 | 6,000 | 56,00 | 16,00 | ❍ |
| M 8 | 1,25 | 6,000 | 4,90 | 6,800 | 63,00 | 18,00 | ● |
| M 9 | 1,25 | 7,000 | 5,50 | 7,800 | 63,00 | 18,00 | ❍ |
| M10 | 1,50 | 7,000 | 5,50 | 8,500 | 70,00 | 20,00 | ● |
| M12 | 1,75 | 9,000 | 7,00 | 10,200 | 75,00 | 24,00 | ● |
| M14 | 2,00 | 11,000 | 9,00 | 12,000 | 80,00 | 26,00 | ● |
| M16 | 2,00 | 12,000 | 9,00 | 14,000 | 80,00 | 26,00 | ● |
| M18 | 2,50 | 14,000 | 11,00 | 15,500 | 95,00 | 30,00 | ❍ |
| M20 | 2,50 | 16,000 | 12,00 | 17,500 | 95,00 | 32,00 | ❍ |
| M22 | 2,50 | 18,000 | 14,50 | 19,500 | 100,00 | 32,00 | ❍ |
| M24 | 3,00 | 18,000 | 14,50 | 21,000 | 110,00 | 36,00 | ❍ |
