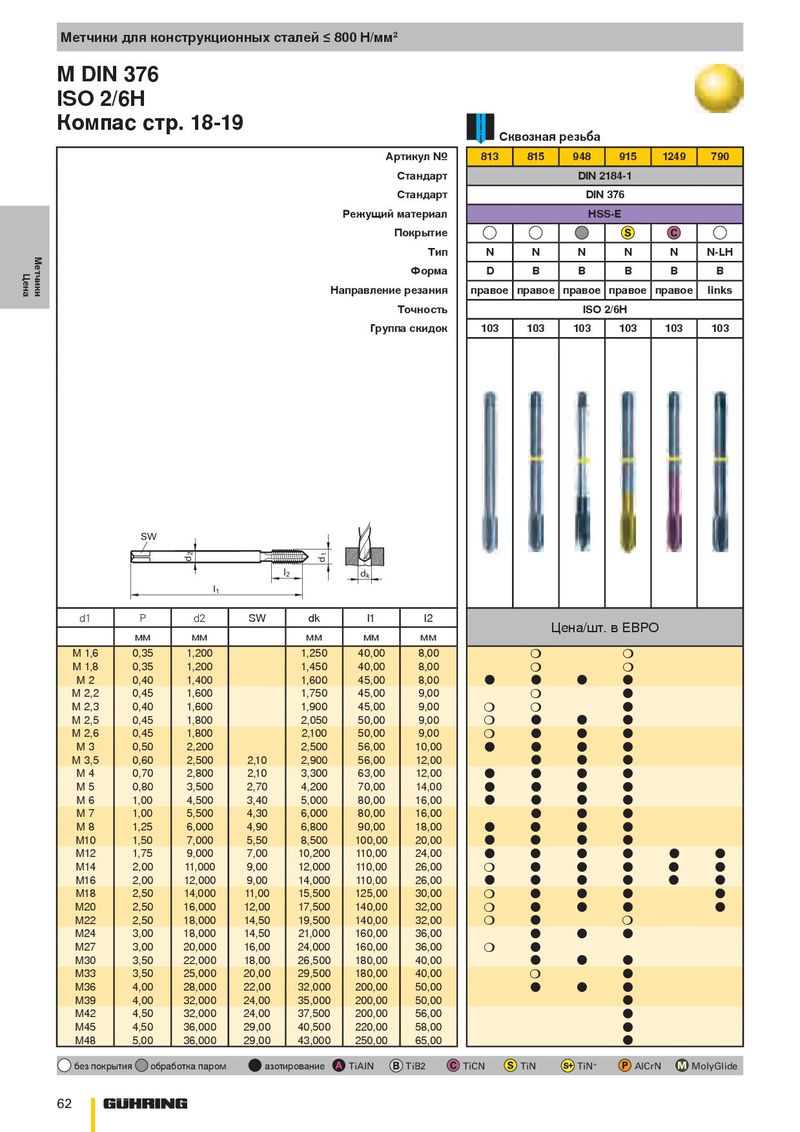

Каталог Guhring резьбонарезной инструмент 2010 - страница 62
Навигация
Основной каталог Guhring 2011
Каталог Guhring резьбонарезной инструмент
Каталог Guhring сверла
Каталог Guhring ружейные сверла
Каталог Guhring инструментальная оснастка GM 300
ISO 2/6H
Компас стр. 18-19
Сквозная резьба
| Артикул № | 813 | 815 | 948 | 915 | 1249 | 790 | |
| Стандарт | DIN 2184-1 | ||||||
| Стандарт | DIN 376 | ||||||
| Режущий материал | HSS-E | ||||||
| Покрытие | |||||||
| Тип N | N | N | N | N | N-LH | ||
| Форма D | B | B | B | B | B | ||
| Направление резания | правое правое правое правое правое | links | |||||
| Точность | ISO 2/6H | ||||||
| Группа скидок | 103 | 103 | 103 | 103 | 103 | 103 |
SW
l d 2 k l 1
| d1 | P | d2 | SW | dk | l1 | l2 | |||||
| Цена/шт. в ЕВРО | |||||||||||
| мм | мм | мм | мм | мм | |||||||
| M 1,6 | 0,35 | 1,200 | 1,250 | 40,00 | 8,00 | ❍ | ❍ | ||||
| M 1,8 | 0,35 | 1,200 | 1,450 | 40,00 | 8,00 | ❍ | ❍ | ||||
| M 2 | 0,40 | 1,400 | 1,600 | 45,00 | 8,00 | ● | ● | ● | ● | ||
| M 2,2 | 0,45 | 1,600 | 1,750 | 45,00 | 9,00 | ❍ | ● | ||||
| M 2,3 | 0,40 | 1,600 | 1,900 | 45,00 | 9,00 | ❍ | ❍ | ● | |||
| M 2,5 | 0,45 | 1,800 | 2,050 | 50,00 | 9,00 | ❍ | ● | ● | ● | ||
| M 2,6 | 0,45 | 1,800 | 2,100 | 50,00 | 9,00 | ❍ | ● | ● | ● | ||
| M 3 | 0,50 | 2,200 | 2,500 | 56,00 | 10,00 | ● | ● | ● | ● | ||
| M 3,5 | 0,60 | 2,500 | 2,10 | 2,900 | 56,00 | 12,00 | ● | ● | ● | ||
| M 4 | 0,70 | 2,800 | 2,10 | 3,300 | 63,00 | 12,00 | ● | ● | ● | ● | |
| M 5 | 0,80 | 3,500 | 2,70 | 4,200 | 70,00 | 14,00 | ● | ● | ● | ● | |
| M 6 | 1,00 | 4,500 | 3,40 | 5,000 | 80,00 | 16,00 | ● | ● | ● | ● | |
| M 7 | 1,00 | 5,500 | 4,30 | 6,000 | 80,00 | 16,00 | ● | ● | ● | ||
| M 8 | 1,25 | 6,000 | 4,90 | 6,800 | 90,00 | 18,00 | ● | ● | ● | ● | |
| M10 | 1,50 | 7,000 | 5,50 | 8,500 | 100,00 | 20,00 | ● | ● | ● | ● | |
| M12 | 1,75 | 9,000 | 7,00 | 10,200 | 110,00 | 24,00 | ● | ● | ● | ● ● ● | |
| M14 | 2,00 | 11,000 | 9,00 | 12,000 | 110,00 | 26,00 | ❍ | ● | ● | ● ● ● | |
| M16 | 2,00 | 12,000 | 9,00 | 14,000 | 110,00 | 26,00 | ● | ● | ● | ● ● ● | |
| M18 | 2,50 | 14,000 | 11,00 | 15,500 | 125,00 | 30,00 | ❍ | ● | ● | ● ● | |
| M20 | 2,50 | 16,000 | 12,00 | 17,500 | 140,00 | 32,00 | ❍ | ● | ● | ● ● | |
| M22 | 2,50 | 18,000 | 14,50 | 19,500 | 140,00 | 32,00 | ❍ | ● | ❍ | ||
| M24 | 3,00 | 18,000 | 14,50 | 21,000 | 160,00 | 36,00 | ● | ● | ● | ||
| M27 | 3,00 | 20,000 | 16,00 | 24,000 | 160,00 | 36,00 | ❍ | ● | |||
| M30 | 3,50 | 22,000 | 18,00 | 26,500 | 180,00 | 40,00 | ● | ● | ● | ||
| M33 | 3,50 | 25,000 | 20,00 | 29,500 | 180,00 | 40,00 | ❍ | ● | |||
| M36 | 4,00 | 28,000 | 22,00 | 32,000 | 200,00 | 50,00 | ● | ● | ● | ||
| M39 | 4,00 | 32,000 | 24,00 | 35,000 | 200,00 | 50,00 | ● | ||||
| M42 | 4,50 | 32,000 | 24,00 | 37,500 | 200,00 | 56,00 | ● | ||||
| M45 | 4,50 | 36,000 | 29,00 | 40,500 | 220,00 | 58,00 | ● | ||||
| M48 | 5,00 | 36,000 | 29,00 | 43,000 | 250,00 | 65,00 | ● |
