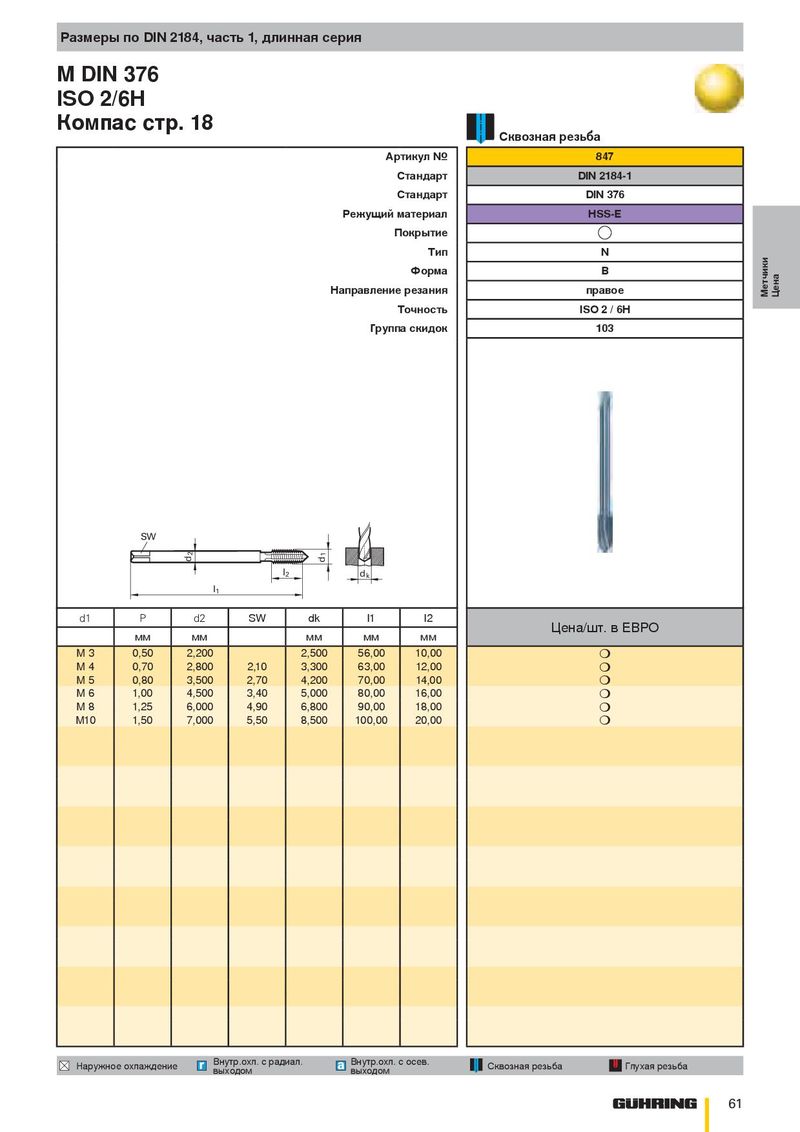

ISO 2/6H
Компас стр. 18
Сквозная резьба Артикул № 847 Стандарт DIN 2184-1 Стандарт DIN 376 Режущий материал HSS-E Покрытие Тип N Форма B Направление резания правое Точность ISO 2 / 6H Группа скидок 103
SW
l d 2 k l 1
| d1 | P | d2 | SW | dk | l1 | l2 | |
| Цена/шт. в ЕВРО | |||||||
| мм | мм | мм | мм | мм | |||
| M 3 | 0,50 | 2,200 | 2,500 | 56,00 | 10,00 | ❍ | |
| M 4 | 0,70 | 2,800 | 2,10 | 3,300 | 63,00 | 12,00 | ❍ |
| M 5 | 0,80 | 3,500 | 2,70 | 4,200 | 70,00 | 14,00 | ❍ |
| M 6 | 1,00 | 4,500 | 3,40 | 5,000 | 80,00 | 16,00 | ❍ |
| M 8 | 1,25 | 6,000 | 4,90 | 6,800 | 90,00 | 18,00 | ❍ |
| M10 | 1,50 | 7,000 | 5,50 | 8,500 | 100,00 | 20,00 | ❍ |
