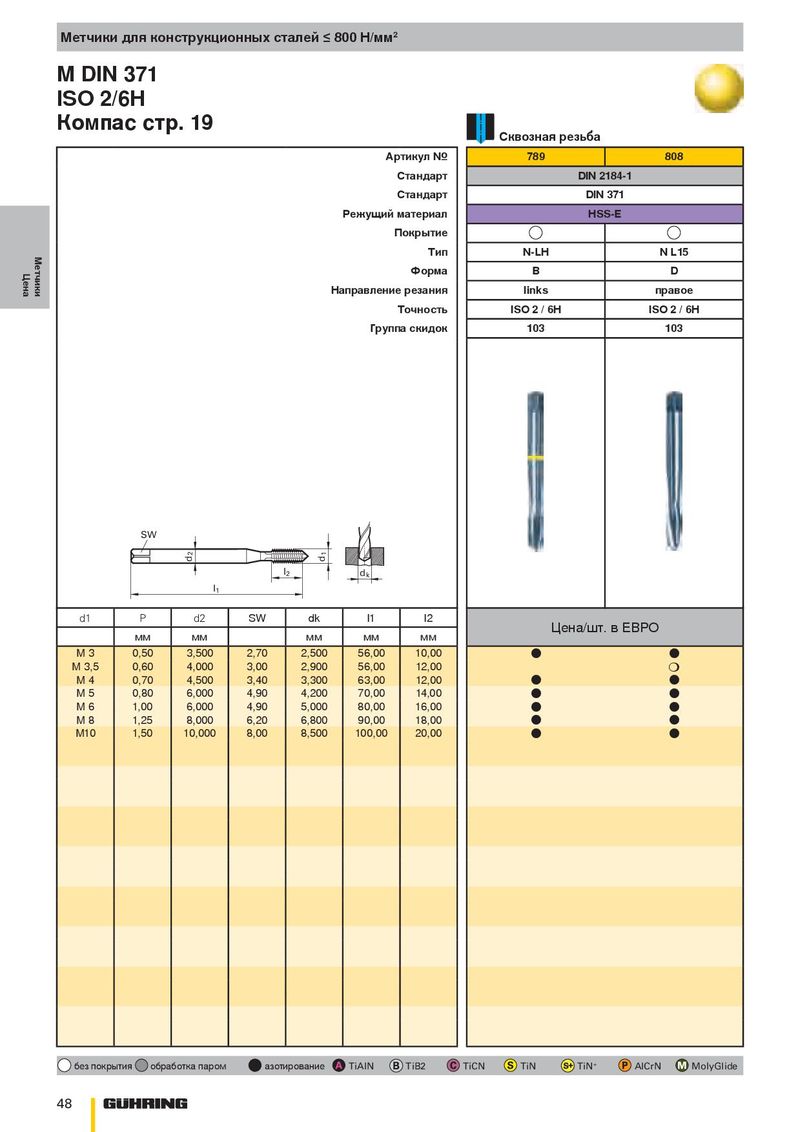

Каталог Guhring резьбонарезной инструмент 2010 - страница 48
Навигация
Основной каталог Guhring 2011
Каталог Guhring резьбонарезной инструмент
Каталог Guhring сверла
Каталог Guhring ружейные сверла
Каталог Guhring инструментальная оснастка GM 300
ISO 2/6H
Компас стр. 19
Сквозная резьба
| Артикул № | 789 | 808 | |
| Стандарт | DIN 2184-1 | ||
| Стандарт | DIN 371 | ||
| Режущий материал | HSS-E | ||
| Покрытие | |||
| Тип N-LH | N L15 | ||
| Форма B | D | ||
| Направление резания | links | правое |
Точность ISO 2 / 6H ISO 2 / 6H
Группа скидок 103 103
SW
l 2 d k l 1
| d1 | P | d2 | SW | dk | l1 | l2 | ||
| Цена/шт. в ЕВРО | ||||||||
| мм | мм | мм | мм | мм | ||||
| M 3 | 0,50 | 3,500 | 2,70 | 2,500 | 56,00 | 10,00 | ● | ● |
| M 3,5 | 0,60 | 4,000 | 3,00 | 2,900 | 56,00 | 12,00 | ❍ | |
| M 4 | 0,70 | 4,500 | 3,40 | 3,300 | 63,00 | 12,00 | ● | ● |
| M 5 | 0,80 | 6,000 | 4,90 | 4,200 | 70,00 | 14,00 | ● | ● |
| M 6 | 1,00 | 6,000 | 4,90 | 5,000 | 80,00 | 16,00 | ● | ● |
| M 8 | 1,25 | 8,000 | 6,20 | 6,800 | 90,00 | 18,00 | ● | ● |
| M10 | 1,50 | 10,000 | 8,00 | 8,500 | 100,00 | 20,00 | ● | ● |
