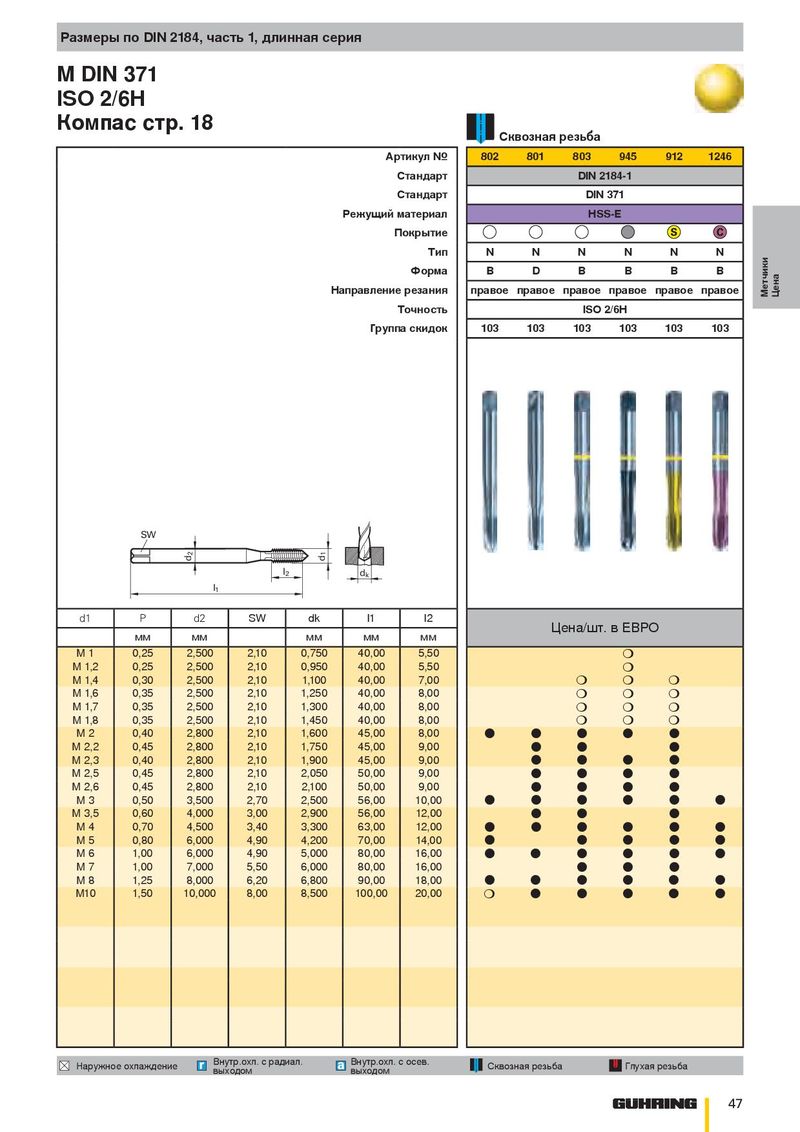

Каталог Guhring резьбонарезной инструмент 2010 - страница 47
Навигация
Основной каталог Guhring 2011
Каталог Guhring резьбонарезной инструмент
Каталог Guhring сверла
Каталог Guhring ружейные сверла
Каталог Guhring инструментальная оснастка GM 300
ISO 2/6H
Компас стр. 18
Сквозная резьба
| Артикул № | 802 | 801 | 803 | 945 | 912 | 1246 | |
| Стандарт | DIN 2184-1 | ||||||
| Стандарт | DIN 371 | ||||||
| Режущий материал | HSS-E | ||||||
| Покрытие | |||||||
| Тип N | N | N | N | N | N | ||
| Форма B | D | B | B | B | B | ||
| Направление резания | правое правое правое правое правое правое | ||||||
| Точность | ISO 2/6H | ||||||
| Группа скидок | 103 | 103 | 103 | 103 | 103 | 103 |
SW
l d 2 k l 1
| d1 | P | d2 | SW | dk | l1 | l2 | ||||||
| Цена/шт. в ЕВРО | ||||||||||||
| мм | мм | мм | мм | мм | ||||||||
| M 1 | 0,25 | 2,500 | 2,10 | 0,750 | 40,00 | 5,50 | ❍ | |||||
| M 1,2 | 0,25 | 2,500 | 2,10 | 0,950 | 40,00 | 5,50 | ❍ | |||||
| M 1,4 | 0,30 | 2,500 | 2,10 | 1,100 | 40,00 | 7,00 | ❍ | ❍ | ❍ | |||
| M 1,6 | 0,35 | 2,500 | 2,10 | 1,250 | 40,00 | 8,00 | ❍ | ❍ | ❍ | |||
| M 1,7 | 0,35 | 2,500 | 2,10 | 1,300 | 40,00 | 8,00 | ❍ | ❍ | ❍ | |||
| M 1,8 | 0,35 | 2,500 | 2,10 | 1,450 | 40,00 | 8,00 | ❍ | ❍ | ❍ | |||
| M 2 | 0,40 | 2,800 | 2,10 | 1,600 | 45,00 | 8,00 | ● | ● | ● | ● | ● | |
| M 2,2 | 0,45 | 2,800 | 2,10 | 1,750 | 45,00 | 9,00 | ● | ● | ● | |||
| M 2,3 | 0,40 | 2,800 | 2,10 | 1,900 | 45,00 | 9,00 | ● | ● | ● | ● | ||
| M 2,5 | 0,45 | 2,800 | 2,10 | 2,050 | 50,00 | 9,00 | ● | ● | ● | ● | ||
| M 2,6 | 0,45 | 2,800 | 2,10 | 2,100 | 50,00 | 9,00 | ● | ● | ● | ● | ||
| M 3 | 0,50 | 3,500 | 2,70 | 2,500 | 56,00 | 10,00 | ● | ● | ● | ● | ● | ● |
| M 3,5 | 0,60 | 4,000 | 3,00 | 2,900 | 56,00 | 12,00 | ● | ● | ● | |||
| M 4 | 0,70 | 4,500 | 3,40 | 3,300 | 63,00 | 12,00 | ● | ● | ● | ● | ● | ● |
| M 5 | 0,80 | 6,000 | 4,90 | 4,200 | 70,00 | 14,00 | ● | ● | ● | ● | ● | |
| M 6 | 1,00 | 6,000 | 4,90 | 5,000 | 80,00 | 16,00 | ● | ● | ● | ● | ● | ● |
| M 7 | 1,00 | 7,000 | 5,50 | 6,000 | 80,00 | 16,00 | ● | ● | ● | |||
| M 8 | 1,25 | 8,000 | 6,20 | 6,800 | 90,00 | 18,00 | ● | ● | ● | ● | ● | ● |
| M10 | 1,50 | 10,000 | 8,00 | 8,500 | 100,00 | 20,00 | ❍ | ● | ● | ● | ● | ● |
