Основные положения DIN

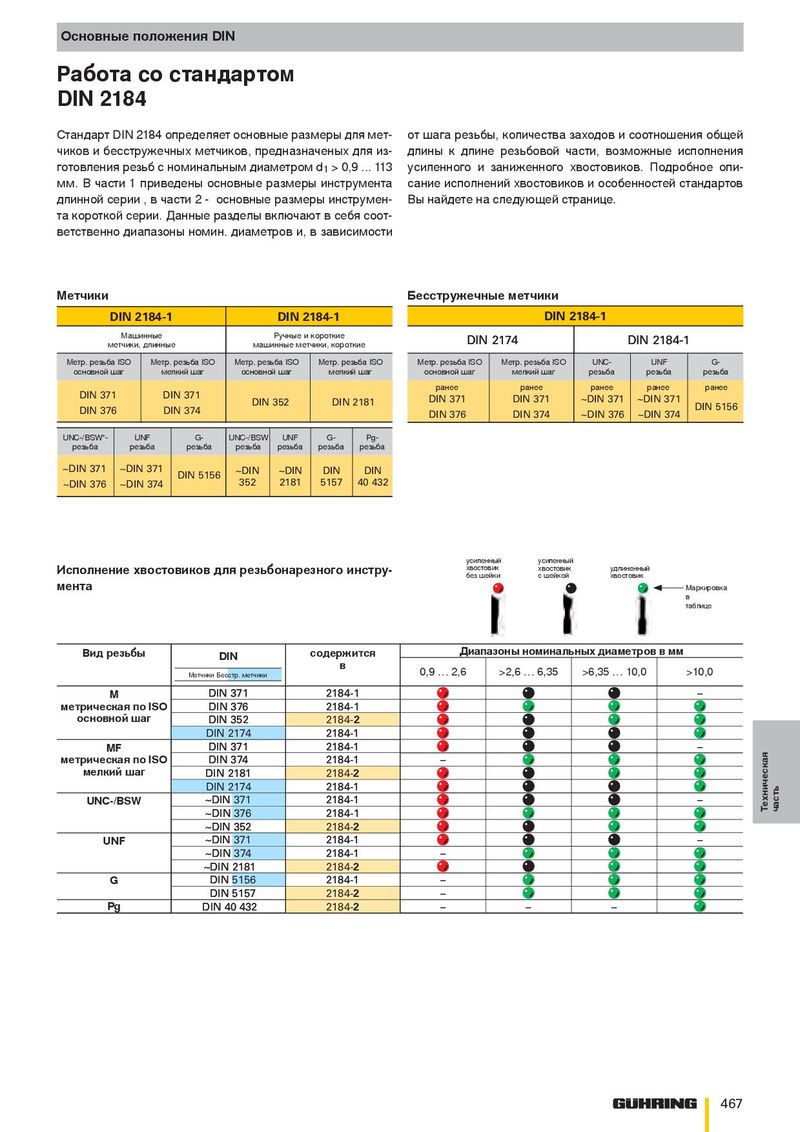

Работа со стандартом
DIN 2184
| Стандарт DIN 2184 определяет основные размеры для мет- | от шага резьбы, количества заходов и соотношения общей |
| чиков и бесстружечных метчиков, предназначеных для из- | длины к длине резьбовой части, возможные исполнения |
| готовления резьб с номинальным диаметром d1 > 0,9 ... 113 | усиленного и заниженного хвостовиков. Подробное опи- |
| мм. В части 1 приведены основные размеры инструмента | сание исполнений хвостовиков и особенностей стандартов |
| длинной серии , в части 2 - основные размеры инструмен- | Вы найдете на следующей странице. |
та короткой серии. Данные разделы включают в себя соот- ветственно диапазоны номин. диаметров и, в зависимости
Метчики Бесстружечные метчики
| DIN 2 | 184-1 | DIN 2 | 184-2 1 | |||
| Маши метчики, | нные длинны | е | маш | Ручные и инные мет | короткие чики, корот | кие |
| Метр. резьба ISO основной шаг | Метр. ме | резьба ISO лкий шаг | Метр. рез основно | ьба ISO й шаг | Метр. ре мелки | зьба ISO й шаг |
| DIN 371 DIN 376 | D D | IN 371 IN 374 | DIN | 352 | DIN | 2181 |
| UNC-/BSW- резьба U рез | NF ьба | G- резьба | UNC-/BSW резьба | UNF резьба | G- резьба | Pg- резьба |
| ~DIN 371 ~DIN | 371 | DIN 5156 | ~DIN | ~DIN | DIN | DIN |
| ~DIN 376 ~DIN | 374 | 352 | 2181 | 5157 | 40 432 |
| DIN 2 | 184-1 | |||
| DIN | 2174 | DIN 2184-1 | ||
| Метр. резьба ISO основной шаг | Метр. резьба ISO мелкий шаг | UNC- резьба | UNF резьба | G- резьба |
| ранее | ранее | ранее | ранее | ранее |
| DIN 371 DIN 376 | DIN 371 DIN 374 | ~DIN 371 ~DIN 376 | ~DIN 371 ~DIN 374 | DIN 5156 |
усиленный усиленный
| Исполнение хвосто | виков для резьбон | арезного инстру- | усил хвос без ш | енный товик ейки | усиленный хвостовик с шейкой | удлиненный хвостовик | |
| мента | Маркировка в таблице | ||||||
| Вид резьбы | DIN | содержится | Диа | пазоны | номиналь | ныхдиаметров в | мм |
| Метчики Бесстр. метчики | в | 0,9 … 2,6 | >2,6 | … 6,35 | >6,35 … 10,0 | >10,0 | |
| М | DIN 371 | 2184-1 | – | ||||
| метрическая по ISO | DIN 376 | 2184-1 | |||||
| основной шаг | DIN 352 | 2184-2 | |||||
| DIN 2174 | 2184-1 | ||||||
| MF | DIN 371 | 2184-1 | – | ||||
| метрическая по ISO | DIN 374 | 2184-1 | – | ||||
| мелкий шаг | DIN 2181 | 2184-2 | |||||
| DIN 2174 | 2184-1 | ||||||
| UNC-/BSW | ~DIN 371 | 2184-1 | – | ||||
| ~DIN 376 | 2184-1 | ||||||
| ~DIN 352 | 2184-2 | ||||||
| UNF | ~DIN 371 | 2184-1 | – | ||||
| ~DIN 374 | 2184-1 | – | |||||
| ~DIN 2181 | 2184-2 | ||||||
| G | DIN5156 | 2184-1 | – | ||||
| DIN 5157 | 2184-2 | – | |||||
| Pg | DIN 40 432 | 2184-2 | – | – | – |
