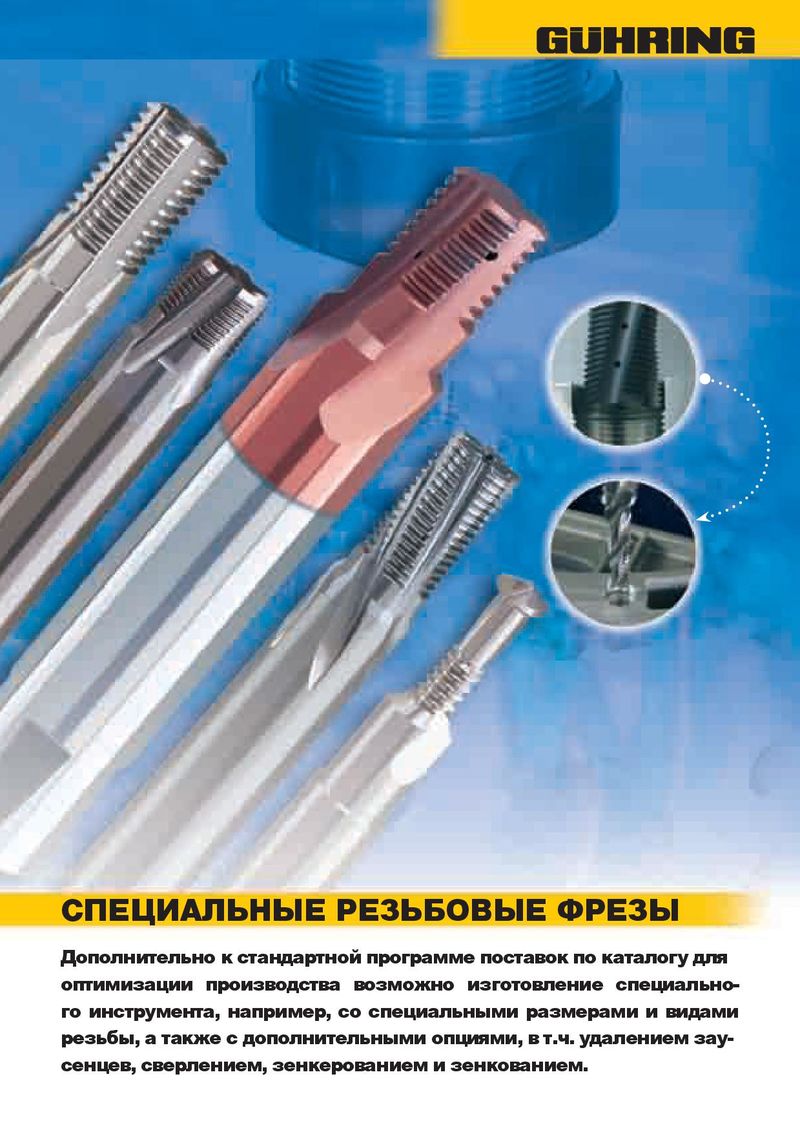

Основы фрезерования резьбы Пример применения 1 Пример применения 3 Специальные резьбовые фрезы Специальные фрезы для нарезания резьбы Параметры обработки Параметры обработки Изделие: корпус насоса Изделие: масляный поддон Материал: 20MnSi5 Материал: AlSi9 Обработка: M14x1 с фаской 30° Обработка: M10 2,5xD с цил.защитной зенковкой Инструмент: TMZ M14x1 TiALN Инструмент: DTMCZ M10 2,5 x D с опускной фаской 30° Фрезы для нарезания резьбы с 3 лезвиями, Скорость резания: 90 м/мин нарезание по торцу 180 град. и цил. опускная Подача на зуб: 0,08 мм ступень Время обработки: 5,2 сек Скорость резания: 240 м/мин Подача на сверление: 0,03 мм Подача на зуб: 0,05 мм Время обработки: 3,2 сек 30° 45° 4 45° 1 Ø 12 20,5 Ø 12 1,5 27 Пример применения 2 Специальные комбинированные резьбовые фрезы Ø 8 Ø 8,5 45° Пример применения 4 Специальные резьбовые фрезы с лезвиями PKD 11,25 45° 1,5 13 1 Ø 4,6 Ø 8 3 19,5 Параметры обработки Ø 25 Изделие: корпус Материал: AlSi7 Обработка: M6 2xD Параметры обработки M12x1,5 1xD Изделие: корпус масляного фильтра СПЕЦИАЛЬНЫЕ РЕЗЬБОВЫЕ ФРЕЗЫ Инструмент: TMZ M6x1/M12x1,5 Материал: GD AlSi12 комбинир. резьбовые фрезы Обработка: S80x3 с уплощением 1-го витка резьбы Дополнительно к стандартной программе поставок по каталогу для c 2 различными шагами резьбы Инструмент: TMZ S80x3 PKD Скорость резания: 200 м/мин резьбовые фрезы с лезвиями PKD оптимизации производства возможно изготовление специально- Скорость резания: 800 м/мин M6 M12x1,5 М6 М12х1,5 го инструмента, например, со специальными размерами и видами Подача на зуб: 0,05 мм 0,1 мм Подача на зуб: 0,08 мм 0,1 мм резьбы, а также с дополнительными опциями, в т.ч. удалением зау- Время обработки: 0,8 сек 1,4 сек Время обработки: 4,2 сек сенцев, сверлением, зенкерованием и зенкованием.
