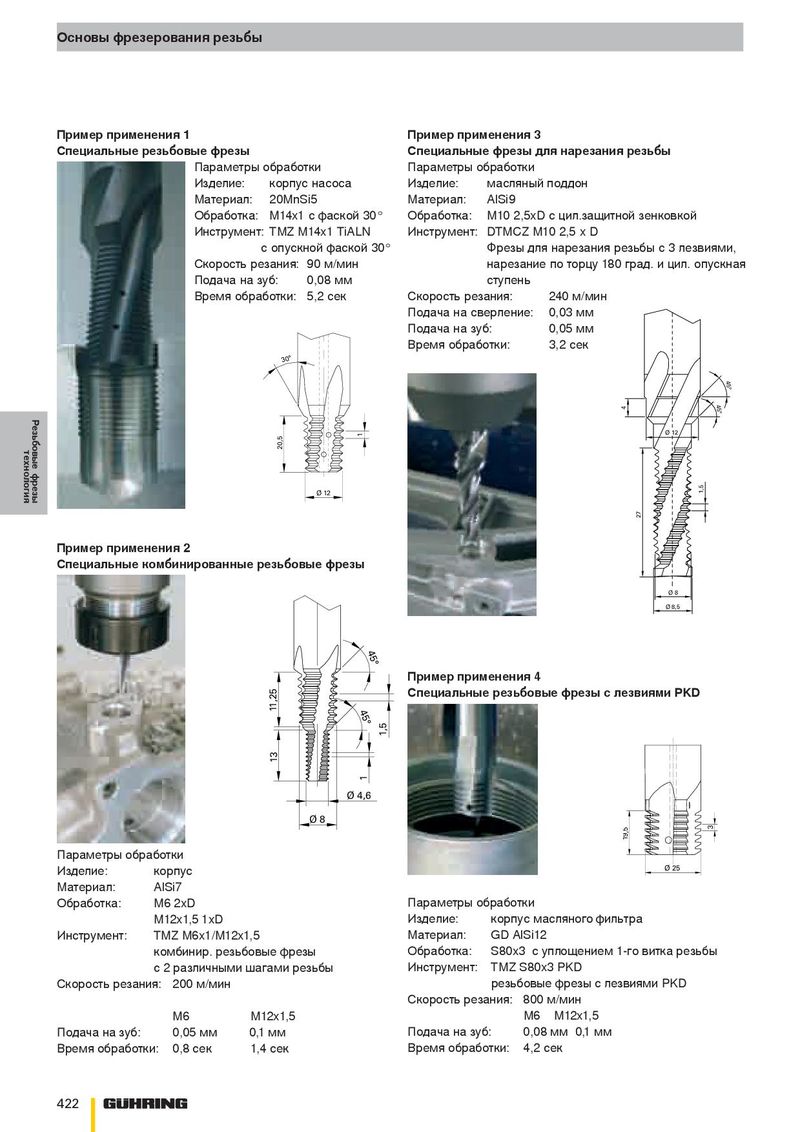

Основы фрезерования резьбы

Пример применения 1 Пример применения 3 Специальные резьбовые фрезы Специальные фрезы для нарезания резьбы Параметры обработки Параметры обработки

Изделие: корпус насоса Изделие: масляный поддон

Материал: 20MnSi5 Материал: AlSi9 Обработка: M14x1 с фаской 30° Обработка: M10 2,5xD с цил.защитной зенковкой Инструмент: TMZ M14x1 TiALN Инструмент: DTMCZ M10 2,5 x D с опускной фаской 30° Фрезы для нарезания резьбы с 3 лезвиями, Скорость резания: 90 м/мин нарезание по торцу 180 град. и цил. опускная

Подача на зуб: 0,08 мм ступень

Время обработки: 5,2 сек Скорость резания: 240 м/мин

Подача на сверление: 0,03 мм Подача на зуб: 0,05 мм Время обработки: 3,2 сек 30° 45°

45°

  • 12
  • 12

Пример применения 2 Специальные комбинированные резьбовые фрезы

  • 8
  • 8,5

45°

45°

Пример применения 4 Специальные резьбовые фрезы с лезвиями PKD

  • 4,6
  • 8

Параметры обработки

Изделие: корпус 25

Материал: AlSi7

Обработка:M6 2xDПараметры обработкиСПЕЦИАЛЬНЫЕ РЕЗЬБОВЫЕ ФРЕЗЫ
M12x1,5 1xDИзделие:корпус масляного фильтра
Инструмент:TMZ M6x1/M12x1,5Материал:GD AlSi12
комбинир. резьбовые фрезыОбработка: S80x3 с уплощением 1-го витка резьбыДополнительно к стандартной программе поставок по каталогу для

c 2 различными шагами резьбы Инструмент: TMZ S80x3 PKD

Скорость резания: 200 м/мин резьбовые фрезы с лезвиями PKD оптимизации производства возможно изготовление специально-

Скорость резания: 800 м/мин го инструмента, например, со специальными размерами и видами

M6M12x1,5М6 М12х1,5
Подача на зуб:0,05 мм0,1 ммПодача на зуб:0,08 мм 0,1 ммрезьбы, а также с дополнительными опциями, в т.ч. удалением зау-
Время обработки: 0,8 сек1,4 секВремя обработки: 4,2 сек

сенцев, сверлением, зенкерованием и зенкованием.
