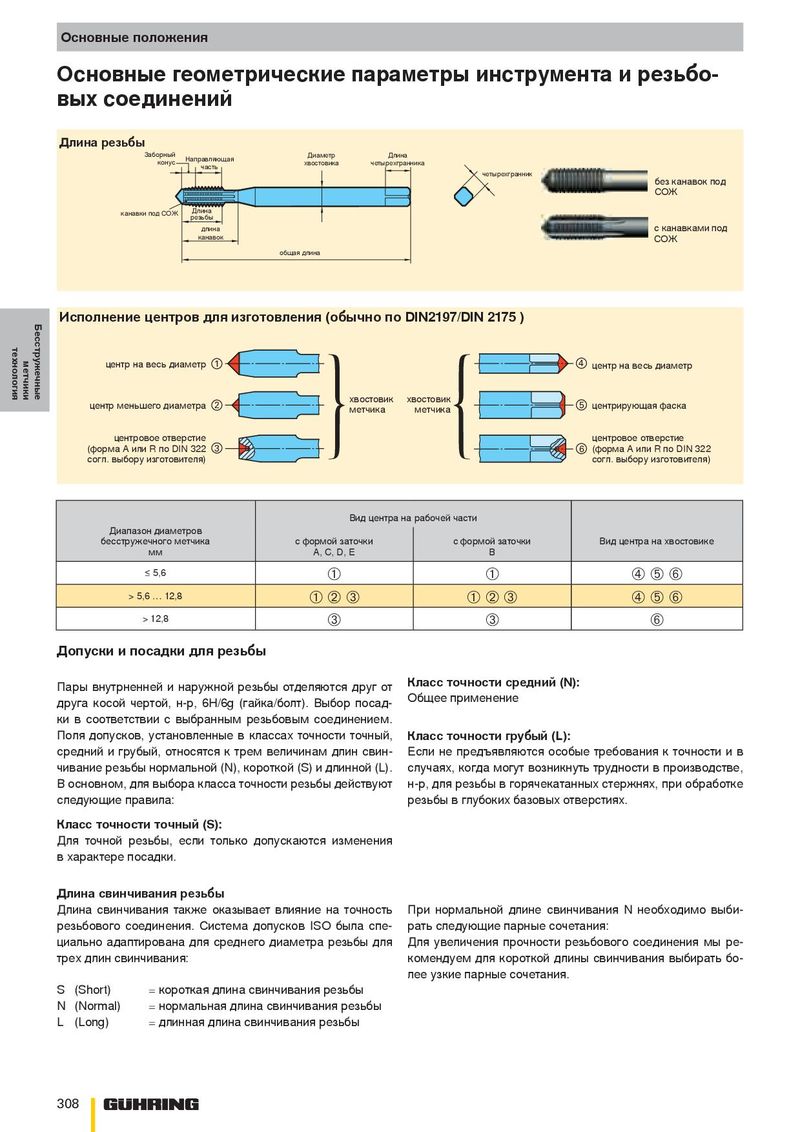

Основные положения Основные геометрические параметры инструмента и резьбо- вых соединений Длина резьбы Заборный Диаметр Длина Направляющая конус хвостовика четырехгранника часть четырехгранник без канавок под СОЖ канавки под СОЖ Длина резьбы длина с канавками под канавок СОЖ общая длина Исполнение центров для изготовления (обычно по DIN2197/DIN 2175 ) Бесстружечные технология центр на весь диаметр 1 4 центр на весь диаметр метчики хвостовик хвостовик центр меньшего диаметра 2 5 центрирующая фаска метчика метчика центровое отверстие центровое отверстие (форма А или R по DIN 322 3 6 (форма А или R по DIN 322 согл. выбору изготовителя) согл. выбору изготовителя) Вид центра на рабочей части Диапазон диаметров бесстружечного метчика с формой заточки с формой заточки Вид центра на хвостовике мм A, C, D, E B ≤ 5,6 ➀ ➀ ➃➄➅ > 5,6 … 12,8 ➀➁➂ ➀➁➂ ➃➄➅ > 12,8 ➂ ➂ ➅ Допуски и посадки для резьбы Пары внутрненней и наружной резьбы отделяются друг от Класс точности средний (N): друга косой чертой, н-р, 6H/6g (гайка/болт). Выбор посад- Общее применение ки в соответствии с выбранным резьбовым соединением. Поля допусков, установленные в классах точности точный, Класс точности грубый (L): средний и грубый, относятся к трем величинам длин свин- Если не предъявляются особые требования к точности и в чивание резьбы нормальной (N), короткой (S) и длинной (L). случаях, когда могут возникнуть трудности в производстве, В основном, для выбора класса точности резьбы действуют н-р, для резьбы в горячекатанных стержнях, при обработке следующие правила: резьбы в глубоких базовых отверстиях. Класс точности точный (S): Для точной резьбы, если только допускаются изменения в характере посадки. Длина свинчивания резьбы Длина свинчивания также оказывает влияние на точность При нормальной длине свинчивания N необходимо выби- резьбового соединения. Система допусков ISO была спе- рать следующие парные сочетания: циально адаптирована для среднего диаметра резьбы для Для увеличения прочности резьбового соединения мы ре- трех длин свинчивания: комендуем для короткой длины свинчивания выбирать бо- лее узкие парные сочетания. S (Short) = короткая длина свинчивания резьбы N (Normal) = нормальная длина свинчивания резьбы L (Long) = длинная длина свинчивания резьбы 308
