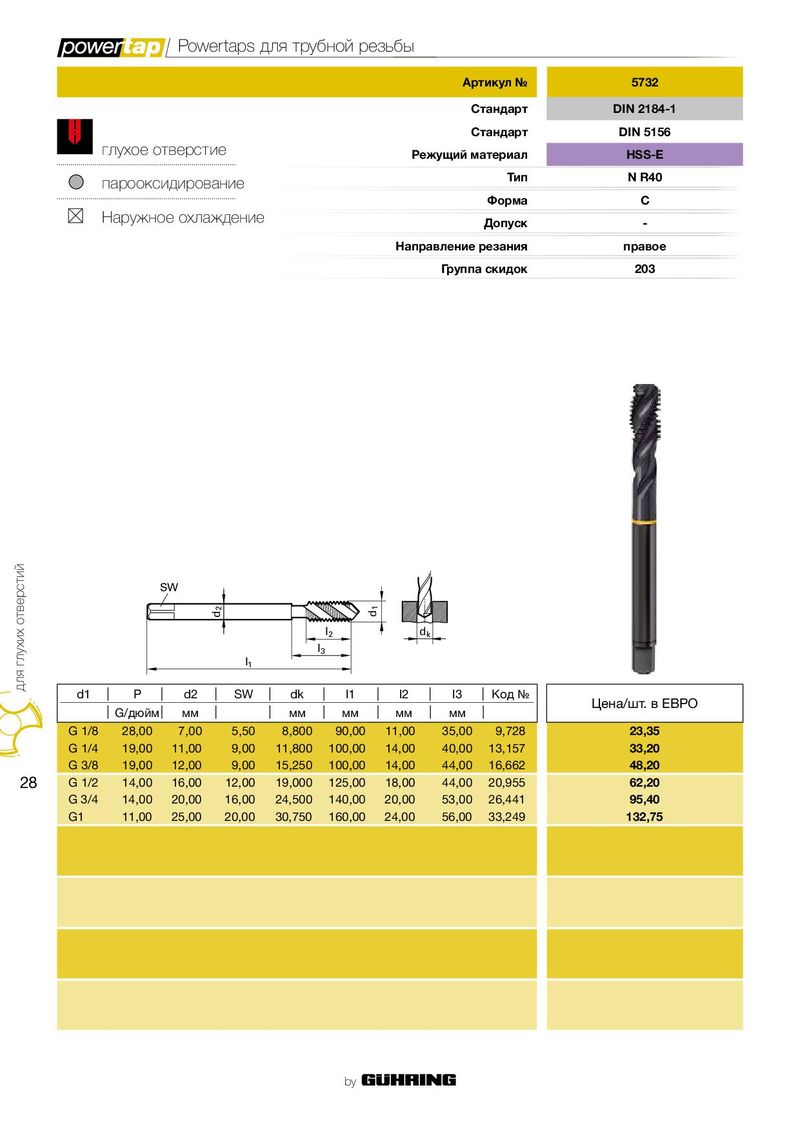

Powertaps для трубной резьбы
| Артикул № | 5732 | |
| Стандарт | DIN 2184-1 | |
| Стандарт | DIN 5156 | |
| глухое отверстие | Режущий материал | HSS-E |
| парооксидирование | Тип | N R40 |
| Форма | C | |
| Наружное охлаждение | Допуск | - |
| Направление резания | правое | |
| Группа скидок | 203 |
| S | W | d2 l1 | d l2 l3 | 1 dk | |||||
| d1 | P | d2 | SW | dk | l1 | l2 | l3 | Код№ | / ЕВРО |
| G/дюйм | мм | мм | мм | мм | мм | Ценашт. в | |||
| G 1/8 | 28,00 | 7,00 | 5,50 | 8,800 | 90,00 | 11,00 | 35,00 | 9,728 | 23,35 |
| G 1/4 | 19,00 | 11,00 | 9,00 | 11,800 | 100,00 | 14,00 | 40,00 | 13,157 | 33,20 |
| G 3/8 | 19,00 | 12,00 | 9,00 | 15,250 | 100,00 | 14,00 | 44,00 | 16,662 | 48,20 |
| G 1/2 | 14,00 | 16,00 | 12,00 | 19,000 | 125,00 | 18,00 | 44,00 | 20,955 | 62,20 |
| G 3/4 | 14,00 | 20,00 | 16,00 | 24,500 | 140,00 | 20,00 | 53,00 | 26,441 | 95,40 |
| G1 | 11,00 | 25,00 | 20,00 | 30,750 | 160,00 | 24,00 | 56,00 | 33,249 | 132,75 |
