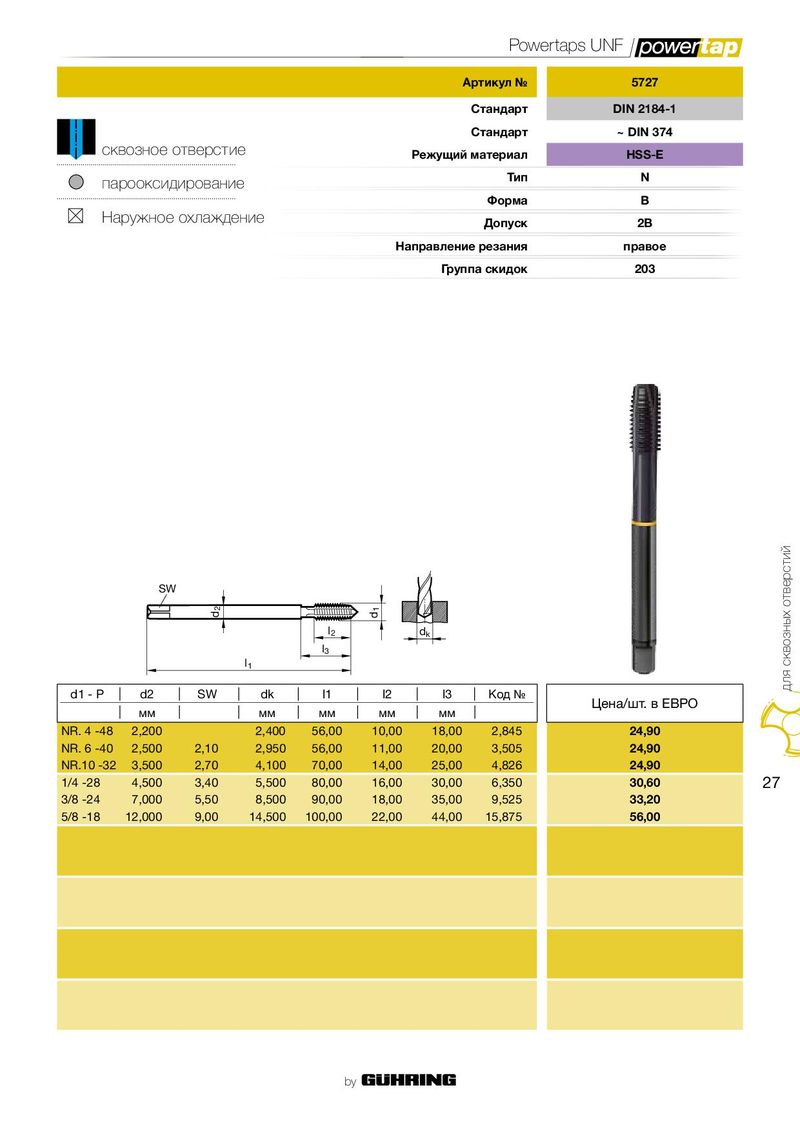

Powertaps UNF
| Артикул № | 5727 | |
| Стандарт | DIN 2184-1 | |
| Стандарт | ~ DIN 374 | |
| сквозное отверстие | Режущий материал | HSS-E |
| парооксидирование | Тип | N |
| Форма | B | |
| Наружное охлаждение | Допуск | 2B |
| Направление резания | правое | |
| Группа скидок | 203 |
| SW | d2 | l1 | l2 l3 | d1 | dk | |||
| d1 - P | d2 | SW | dk | l1 | l2 | l3 | Код№ | / ЕВРО |
| мм | мм | мм | мм | мм | Ценашт. в | |||
| NR. 4 -48 | 2,200 | 2,400 | 56,00 | 10,00 | 18,00 | 2,845 | 24,90 | |
| NR. 6 -40 | 2,500 | 2,10 | 2,950 | 56,00 | 11,00 | 20,00 | 3,505 | 24,90 |
| NR.10 -32 | 3,500 | 2,70 | 4,100 | 70,00 | 14,00 | 25,00 | 4,826 | 24,90 |
| 1/4 -28 | 4,500 | 3,40 | 5,500 | 80,00 | 16,00 | 30,00 | 6,350 | 30,60 |
| 3/8 -24 | 7,000 | 5,50 | 8,500 | 90,00 | 18,00 | 35,00 | 9,525 | 33,20 |
| 5/8 -18 | 12,000 | 9,00 | 14,500 | 100,00 | 22,00 | 44,00 | 15,875 | 56,00 |
