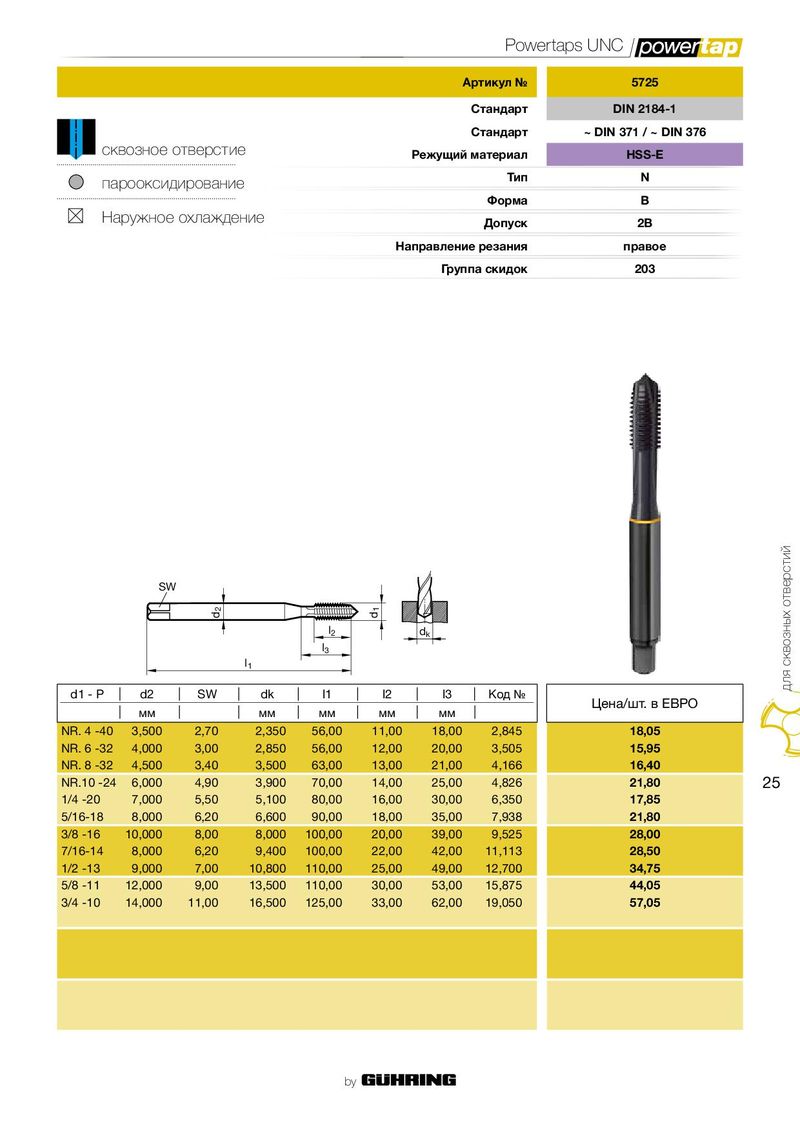

Каталог Guhring программа метчиков высочайшего качества PowerTap - страница 25
Навигация
Каталог Guhring зенкеры и зенковки
Каталог Guhring сверла со сменными пластинами
Основной каталог Guhring 2011
Каталог Guhring инструмент PKD CBN
Каталог Guhring специализированные сверла для труднообрабатываемых материалов RF 100 HF
Каталог Guhring резьбонарезной инструмент 2010
Powertaps UNC
| Артикул № | 5725 | |
| Стандарт | DIN 2184-1 | |
| Стандарт | ~ DIN 371 / ~ DIN 376 | |
| сквозное отверстие | Режущий материал | HSS-E |
| парооксидирование | Тип | N |
| Форма | B | |
| Наружное охлаждение | Допуск | 2B |
| Направление резания | правое | |
| Группа скидок | 203 |
| SW | ||||||||
| d2 | d1 | |||||||
| l1 | l2 l3 | dk | ||||||
| d1 - P | d2 | SW | dk | l1 | l2 | l3 | Код№ | / ЕВРО |
| мм | мм | мм | мм | мм | Ценашт. в | |||
| NR. 4 -40 | 3,500 | 2,70 | 2,350 | 56,00 | 11,00 | 18,00 | 2,845 | 18,05 |
| NR. 6 -32 | 4,000 | 3,00 | 2,850 | 56,00 | 12,00 | 20,00 | 3,505 | 15,95 |
| NR. 8 -32 | 4,500 | 3,40 | 3,500 | 63,00 | 13,00 | 21,00 | 4,166 | 16,40 |
| NR.10 -24 | 6,000 | 4,90 | 3,900 | 70,00 | 14,00 | 25,00 | 4,826 | 21,80 |
| 1/4 -20 | 7,000 | 5,50 | 5,100 | 80,00 | 16,00 | 30,00 | 6,350 | 17,85 |
| 5/16-18 | 8,000 | 6,20 | 6,600 | 90,00 | 18,00 | 35,00 | 7,938 | 21,80 |
| 3/8 -16 | 10,000 | 8,00 | 8,000 | 100,00 | 20,00 | 39,00 | 9,525 | 28,00 |
| 7/16-14 | 8,000 | 6,20 | 9,400 | 100,00 | 22,00 | 42,00 | 11,113 | 28,50 |
| 1/2 -13 | 9,000 | 7,00 | 10,800 | 110,00 | 25,00 | 49,00 | 12,700 | 34,75 |
| 5/8 -11 | 12,000 | 9,00 | 13,500 | 110,00 | 30,00 | 53,00 | 15,875 | 44,05 |
| 3/4 -10 | 14,000 | 11,00 | 16,500 | 125,00 | 33,00 | 62,00 | 19,050 | 57,05 |
