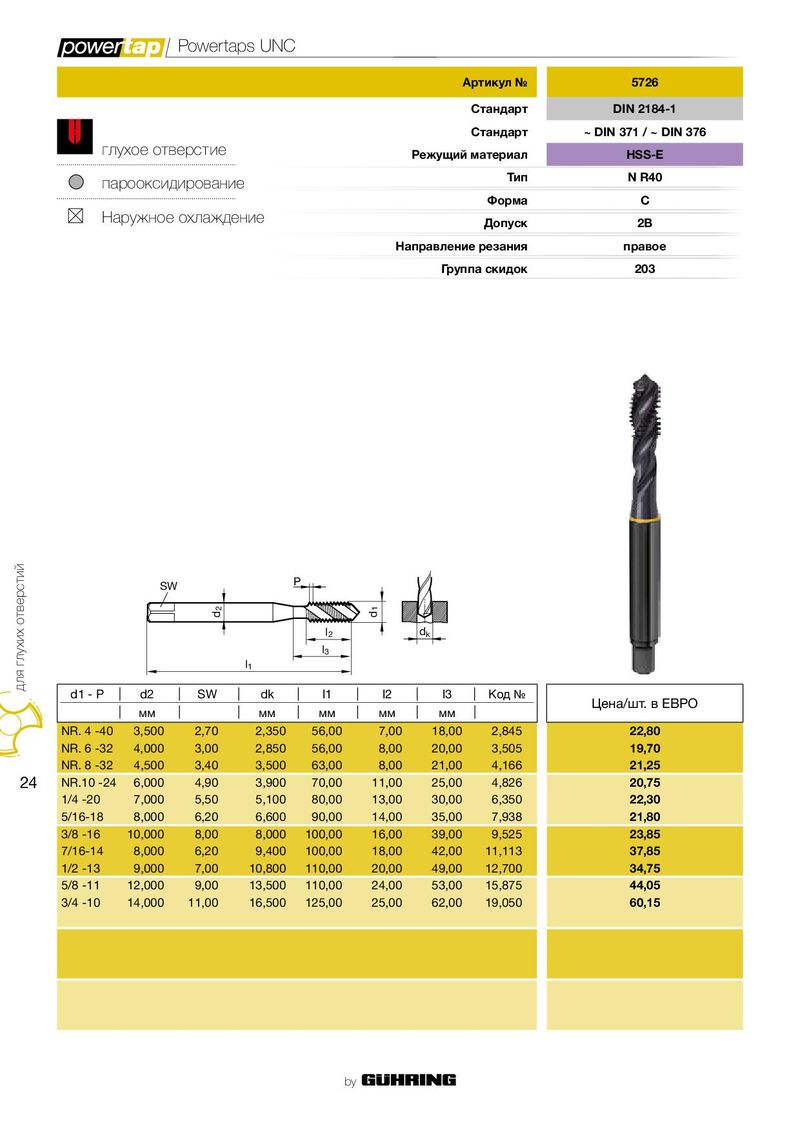

Powertaps UNC
| Артикул № | 5726 | |
| Стандарт | DIN 2184-1 | |
| Стандарт | ~ DIN 371 / ~ DIN 376 | |
| глухое отверстие | Режущий материал | HSS-E |
| парооксидирование | Тип | N R40 |
| Форма | C | |
| Наружное охлаждение | Допуск | 2B |
| Направление резания | правое | |
| Группа скидок | 203 |
| SW | P | |||||||
| d2 | d1 | |||||||
| l1 | l2 l3 | dk | ||||||
| d1 - P | d2 | SW | dk | l1 | l2 | l3 | Код№ | / ЕВРО |
| мм | мм | мм | мм | мм | Ценашт. в | |||
| NR. 4 -40 | 3,500 | 2,70 | 2,350 | 56,00 | 7,00 | 18,00 | 2,845 | 22,80 |
| NR. 6 -32 | 4,000 | 3,00 | 2,850 | 56,00 | 8,00 | 20,00 | 3,505 | 19,70 |
| NR. 8 -32 | 4,500 | 3,40 | 3,500 | 63,00 | 8,00 | 21,00 | 4,166 | 21,25 |
| NR.10 -24 | 6,000 | 4,90 | 3,900 | 70,00 | 11,00 | 25,00 | 4,826 | 20,75 |
| 1/4 -20 | 7,000 | 5,50 | 5,100 | 80,00 | 13,00 | 30,00 | 6,350 | 22,30 |
| 5/16-18 | 8,000 | 6,20 | 6,600 | 90,00 | 14,00 | 35,00 | 7,938 | 21,80 |
| 3/8 -16 | 10,000 | 8,00 | 8,000 | 100,00 | 16,00 | 39,00 | 9,525 | 23,85 |
| 7/16-14 | 8,000 | 6,20 | 9,400 | 100,00 | 18,00 | 42,00 | 11,113 | 37,85 |
| 1/2 -13 | 9,000 | 7,00 | 10,800 | 110,00 | 20,00 | 49,00 | 12,700 | 34,75 |
| 5/8 -11 | 12,000 | 9,00 | 13,500 | 110,00 | 24,00 | 53,00 | 15,875 | 44,05 |
| 3/4 -10 | 14,000 | 11,00 | 16,500 | 125,00 | 25,00 | 62,00 | 19,050 | 60,15 |
