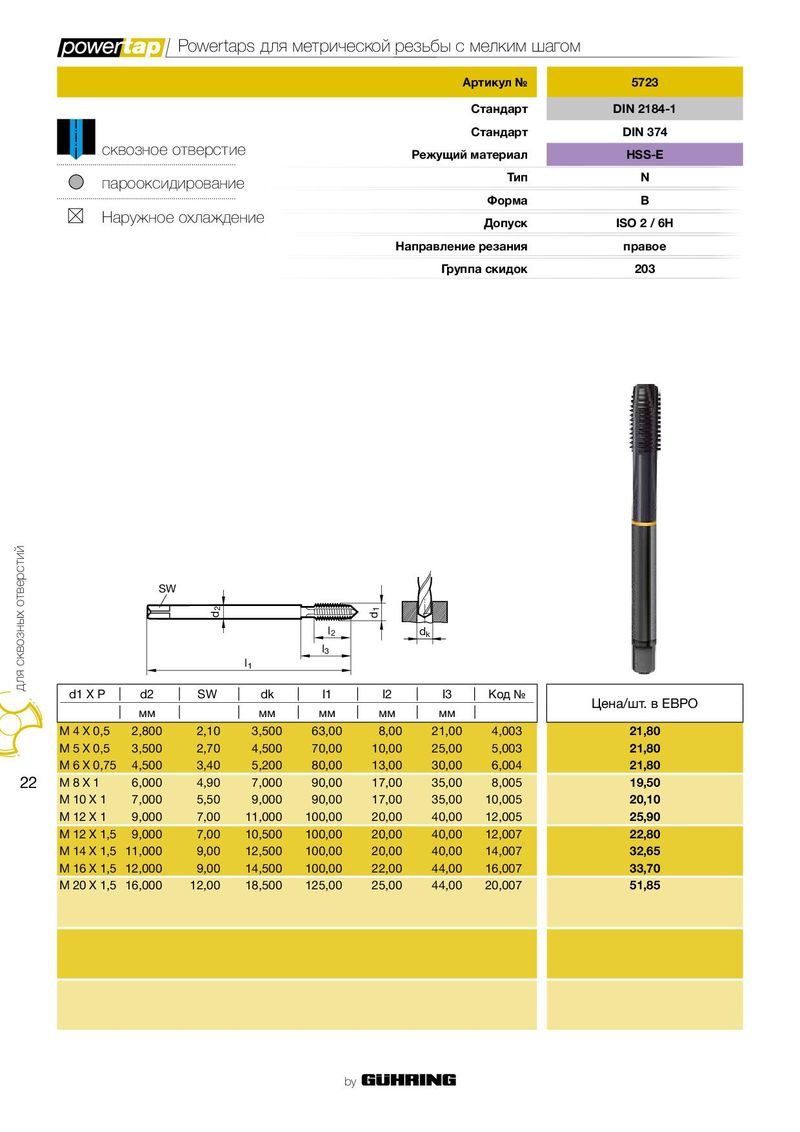

| Артикул № | 5723 | |
| Стандарт | DIN 2184-1 | |
| Стандарт | DIN 374 | |
| сквозное отверстие | Режущий материал | HSS-E |
| парооксидирование | Тип | N |
| Форма | B | |
| Наружное охлаждение | Допуск | ISO 2 / 6H |
| Направление резания | правое | |
| Группа скидок | 203 |
| SW | d2 | l1 | l2 l3 | d1 | dk | |||
| d1 X P | d2 | SW | dk | l1 | l2 | l3 | Код№ | / ЕВРО |
| мм | мм | мм | мм | мм | Ценашт. в | |||
| M 4 X 0,5 | 2,800 | 2,10 | 3,500 | 63,00 | 8,00 | 21,00 | 4,003 | 21,80 |
| M 5 X 0,5 | 3,500 | 2,70 | 4,500 | 70,00 | 10,00 | 25,00 | 5,003 | 21,80 |
| M 6 X 0,75 | 4,500 | 3,40 | 5,200 | 80,00 | 13,00 | 30,00 | 6,004 | 21,80 |
| M 8 X 1 | 6,000 | 4,90 | 7,000 | 90,00 | 17,00 | 35,00 | 8,005 | 19,50 |
| M 10 X 1 | 7,000 | 5,50 | 9,000 | 90,00 | 17,00 | 35,00 | 10,005 | 20,10 |
| M 12 X 1 | 9,000 | 7,00 | 11,000 | 100,00 | 20,00 | 40,00 | 12,005 | 25,90 |
| M 12 X 1,5 | 9,000 | 7,00 | 10,500 | 100,00 | 20,00 | 40,00 | 12,007 | 22,80 |
| M 14 X 1,5 | 11,000 | 9,00 | 12,500 | 100,00 | 20,00 | 40,00 | 14,007 | 32,65 |
| M 16 X 1,5 | 12,000 | 9,00 | 14,500 | 100,00 | 22,00 | 44,00 | 16,007 | 33,70 |
| M 20 X 1,5 | 16,000 | 12,00 | 18,500 | 125,00 | 25,00 | 44,00 | 20,007 | 51,85 |
