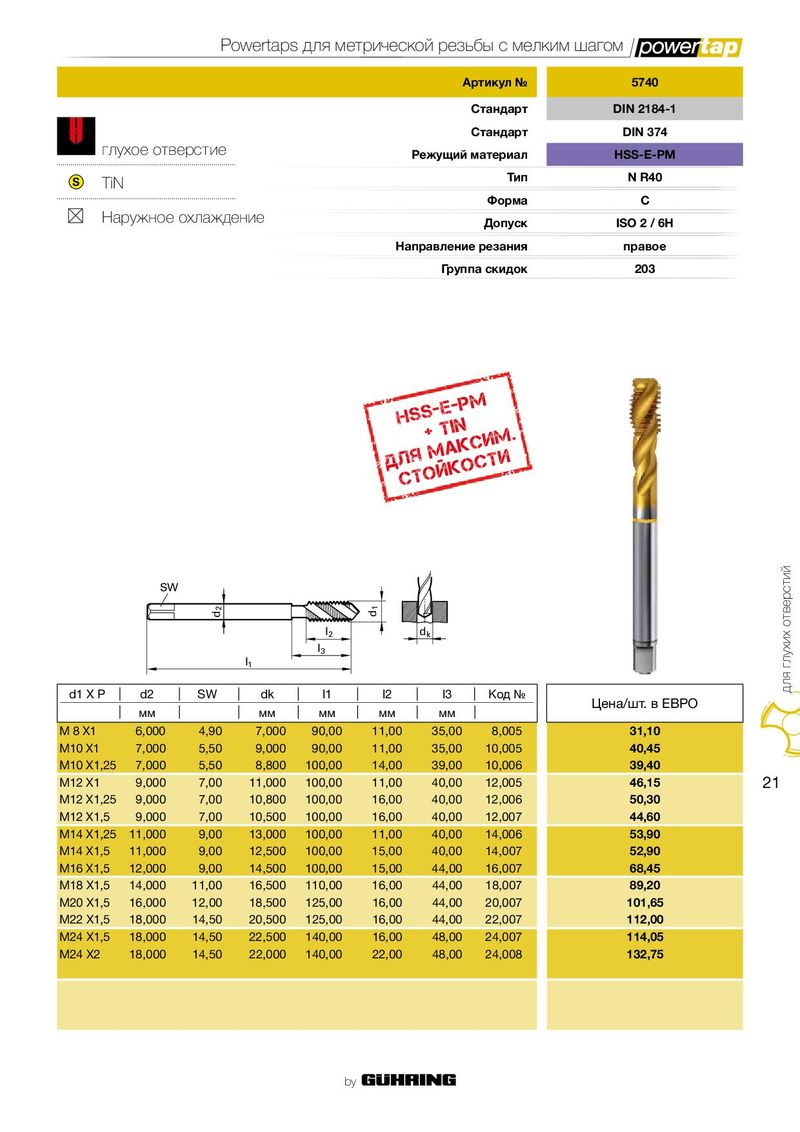

| Артикул № | 5740 | ||
| Стандарт | DIN 2184-1 | ||
| Стандарт | DIN 374 | ||
| глухое отверстие | Режущий материал | HSS-E-PM | |
| S | TiN | Тип | N R40 |
| Форма | C | ||
| Наружное охлаждение | Допуск | ISO 2 / 6H | |
| Направление резания | правое | ||
| Группа скидок | 203 |
| H ДЛ С | SS-E-P + TiN Я МАК ТОЙКО | M СИМ. СТИ | ||||||
| SW | d2 | l1 | l2 l3 | d1 | dk | |||
| d1 X P | d2 | SW | dk | l1 | l2 | l3 | Код№ | / ЕВРО |
| мм | мм | мм | мм | мм | Ценашт. в | |||
| M 8 X1 | 6,000 | 4,90 | 7,000 | 90,00 | 11,00 | 35,00 | 8,005 | 31,10 |
| M10 X1 | 7,000 | 5,50 | 9,000 | 90,00 | 11,00 | 35,00 | 10,005 | 40,45 |
| M10 X1,25 | 7,000 | 5,50 | 8,800 | 100,00 | 14,00 | 39,00 | 10,006 | 39,40 |
| M12 X1 | 9,000 | 7,00 | 11,000 | 100,00 | 11,00 | 40,00 | 12,005 | 46,15 |
| M12 X1,25 | 9,000 | 7,00 | 10,800 | 100,00 | 16,00 | 40,00 | 12,006 | 50,30 |
| M12 X1,5 | 9,000 | 7,00 | 10,500 | 100,00 | 16,00 | 40,00 | 12,007 | 44,60 |
| M14 X1,25 | 11,000 | 9,00 | 13,000 | 100,00 | 11,00 | 40,00 | 14,006 | 53,90 |
| M14 X1,5 | 11,000 | 9,00 | 12,500 | 100,00 | 15,00 | 40,00 | 14,007 | 52,90 |
| M16 X1,5 | 12,000 | 9,00 | 14,500 | 100,00 | 15,00 | 44,00 | 16,007 | 68,45 |
| M18 X1,5 | 14,000 | 11,00 | 16,500 | 110,00 | 16,00 | 44,00 | 18,007 | 89,20 |
| M20 X1,5 | 16,000 | 12,00 | 18,500 | 125,00 | 16,00 | 44,00 | 20,007 | 101,65 |
| M22 X1,5 | 18,000 | 14,50 | 20,500 | 125,00 | 16,00 | 44,00 | 22,007 | 112,00 |
| M24 X1,5 | 18,000 | 14,50 | 22,500 | 140,00 | 16,00 | 48,00 | 24,007 | 114,05 |
| M24 X2 | 18,000 | 14,50 | 22,000 | 140,00 | 22,00 | 48,00 | 24,008 | 132,75 |
