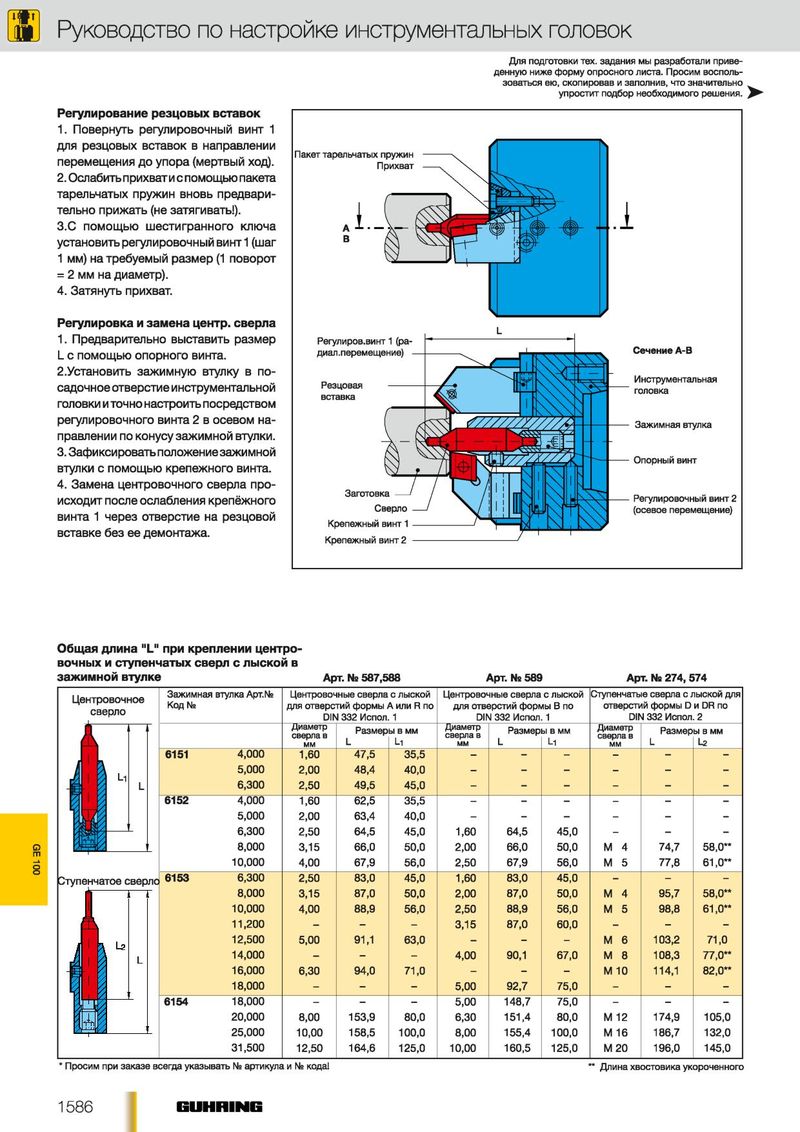

Руководство по настройке инструментальных головок
Для подготовки тех. задания мы разработали приве денную ниже форму опросного листа. Просим восполь зоваться ею, скопировав и заполнив, что значительно упростит подбор необходимого решения.
Регулирование резцовых вставок
1. Повернуть регулировочный винт 1
для резцовых вставок в направлении
перемещения до упора (мертвый ход).
2. Ослабить прихвати с помощью пакета
тарельчатых пружин вновь предвари
тельно прижать (не затягивать!).
3. С помощью шестигранного ключа
установить регулировочный винт 1 (шаг
1 мм) на требуемый размер (1 поворот
= 2 мм на диаметр). 4. Затянуть прихват.
Регулировка и замена центр, сверла
1. Предварительно выставить размер
L с помощью опорного винта.
2. Установить зажимную втулку в по
садочное отверстие инструментальной
головки и точно настроить посредством
регулировочного винта 2 в осевом на
правлении по конусу зажимной втулки.
3. Зафиксировать положение зажимной
втулки с помощью крепежного винта.
4. Замена центровочного сверла про
исходит после ослабления крепёжного
винта 1 через отверстие на резцовой
вставке без ее демонтажа.
Общая длина "L" при креплении центро
вочных и ступенчатых сверл с лыской в
| зажимной втулк | е | Ар | т. № 587,5 | 88 | А | рт. № 589 | Арт | . № 274, | 574 | ||
| Центровочное сверло | Зажимная Код № | втулка Арт.№ | Центровоч для отверст DIN | ные сверла ий формы 332 Испол | с лыской АилиRпо . 1 | Центровоч для отве DIN | ные сверла рстий фор 332 Испол | с лыской мы В по . 1 | Ступенчаты отверсти DIN | е сверла с й формы 332 Испо | лыской для DиDRпо л. 2 |
| Диаметр сверла в мм | Размер L | ывмм Li | Диаметр сверла в мм | Размер L | ыВММ L1 | Диаметр сверла в мм | Разме L | р ывмм L-2 | |||
| 6151 | 4,000 | 1,60 | 47,5 | 35,5 | - | - | - | - | - | - | |
| 5,000 | 2,00 | 48,4 | 40,0 | - | - | - | - | - | - | ||
| 6,300 | 2,50 | 49,5 | 45,0 | - | - | - | - | - | - | ||
| 6152 | 4,000 | 1,60 | 62,5 | 35,5 | - | - | - | - | - | - | |
| 5,000 | 2,00 | 63,4 | 40,0 | - | - | - | - | - | - | ||
| 6,300 | 2,50 | 64,5 | 45,0 | 1,60 | 64,5 | 45,0 | - | - | - | ||
| 8,000 | 3,15 | 66,0 | 50,0 | 2,00 | 66,0 | 50,0 | М 4 | 74,7 | 58,0 | ||
| 10,000 | 4,00 | 67,9 | 56,0 | 2,50 | 67,9 | 56,0 | М 5 | 77,8 | 61,0 | ||
| Ступенчатое сверло | 6153 | 6,300 | 2,50 | 83,0 | 45,0 | 1,60 | 83,0 | 45,0 | - | - | - |
| 8,000 | 3,15 | 87,0 | 50,0 | 2,00 | 87,0 | 50,0 | М 4 | 95,7 | 58,0 | ||
| 10,000 | 4,00 | 88,9 | 56,0 | 2,50 | 88,9 | 56,0 | М 5 | 98,8 | 61,0 | ||
| 11,200 | - | - | - | 3,15 | 87,0 | 60,0 | - | - | - | ||
| 12,500 | 5,00 | 91,1 | 63,0 | - | - | - | М 6 | 103,2 | 71,0 | ||
| 14,000 | - | - | - | 4,00 | 90,1 | 67,0 | М 8 | 108,3 | 77,0 | ||
| 16,000 | 6,30 | 94,0 | 71,0 | - | - | - | М 10 | 114,1 | 82,0 | ||
| 18,000 | - | - | - | 5,00 | 92,7 | 75,0 | - | - | - | ||
| 6154 | 18,000 | - | - | - | 5,00 | 148,7 | 75,0 | - | - | - | |
| 20,000 | 8,00 | 153,9 | 80,0 | 6,30 | 151,4 | 80,0 | М 12 | 174,9 | 105,0 | ||
| 25,000 | 10,00 | 158,5 | 100,0 | 8,00 | 155,4 | 100,0 | М 16 | 186,7 | 132,0 | ||
| 31,500 | 12,50 | 164,6 | 125,0 | 10,00 | 160,5 | 125,0 | М 20 | 196,0 | 145,0 |
' Просим при заказе всегда указывать № артикула и № кода! Длина хвостовика укороченного
