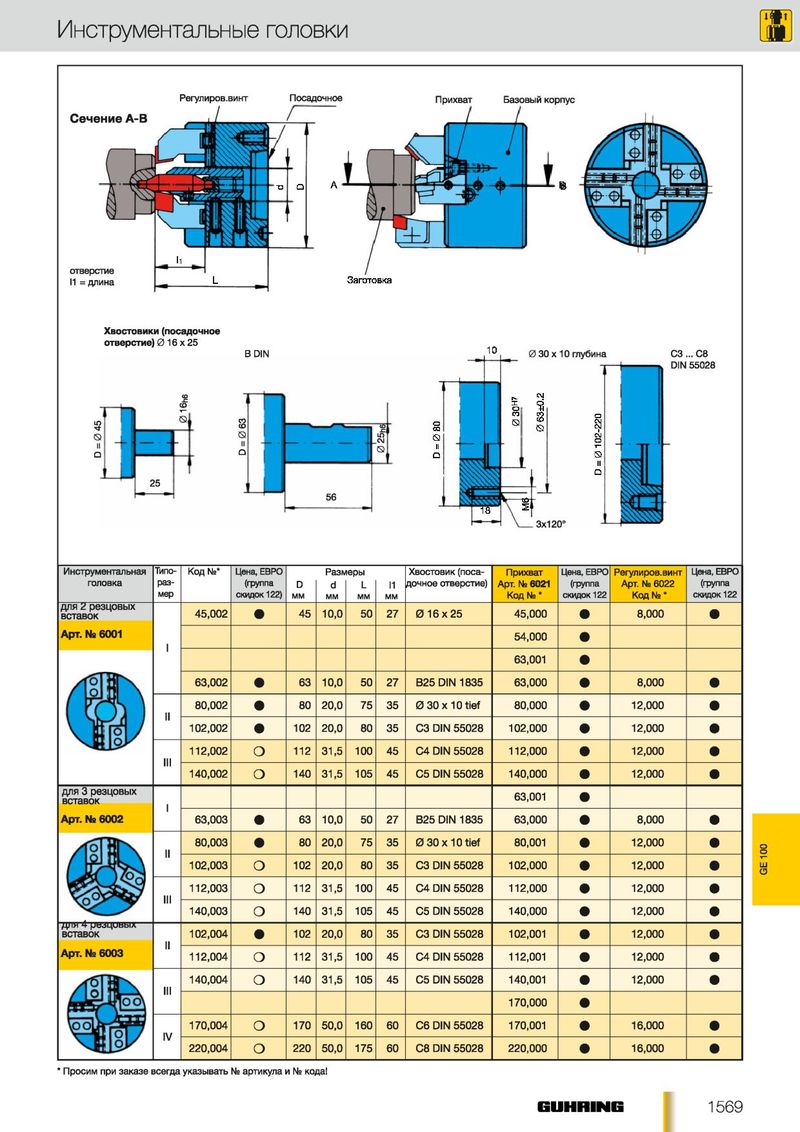

Каталог Guhring инструментальная оснастка

Регулиров.винт Посадочное Прихват Базовый корпус

Сечение А-В

отверстие И = длина

Хвостовики(посадочное отверстие)0 1 6 х 25 ■ О. 25

В DIN

0 30 х 10 глубина С З ... С8 DIN 55028

3x120°

Инструментальная головка	Типо раз мер	Код №	Цена, ЕВРО (группа скидок 122)	D мм	Рази/ d мм	еры L мм	И ММ	Хвостовик (поса дочное отверстие)	Прихват Арт. № 6021 Код №	Цена, ЕВРО (группа скидок 122	Регулиров.винт Арт. № 6022 Код №	Цена, ЕВРО (группа скидок 122
для 2 резцовых вставок		45,002	•	45	10,0	50	27	0 16x25	45,000	•	8,000	•
Арт. № 6001									54,000	•
	i								63,001	•
		63,002	•	63	10,0	50	27	В25 DIN 1835	63,000	•	8,000	•
		80,002	•	80	20,0	75	35	0 30 х 10 tief	80,000	•	12,000	•
	и	102,002	•	102	20,0	80	35	СЗ DIN 55028	102,000	•	12,000	•
		112,002	О	112	31,5	100	45	С4 DIN 55028	112,000	•	12,000	•
	in	140,002	о	140	31,5	105	45	С5 DIN 55028	140,000	•	12,000	•
для 3 резцовых вставок	i								63,001	•
		63,003	•	63	10,0	50	27	В25 DIN 1835	63,000	•	8,000	•
		80,003	•	80	20,0	75	35	0 30x10 tief	80,001	•	12,000	•
	и	102,003	о	102	20,0	80	35	СЗ DIN 55028	102,000	•	12,000	•
	in	112,003	о	112	31,5	100	45	C4 DIN 55028	112,000	•	12,000	•
		140,003	о	140	31,5	105	45	C5 DIN 55028	140,000	•	12,000	•
для 4 рцзциыых вставок		102,004	•	102	20,0	80	35	C3 DIN 55028	102,001	•	12,000	•
Арт. №6003	и	112,004	о	112	31,5	100	45	C4 DIN 55028	112,001	•	12,000	•
	i	140,004	о	140	31,5	105	45	C5 DIN 55028	140,001	•	12,000	•
	n								170,000	•
		170,004	о	170	50,0	160	60	C6 DIN 55028	170,001	•	16,000	•
	IV	220,004	о	220	50,0	175	60	C8 DIN 55028	220,000	•	16,000	•

' Просим при заказе всегда указывать № артикула и № кода!
