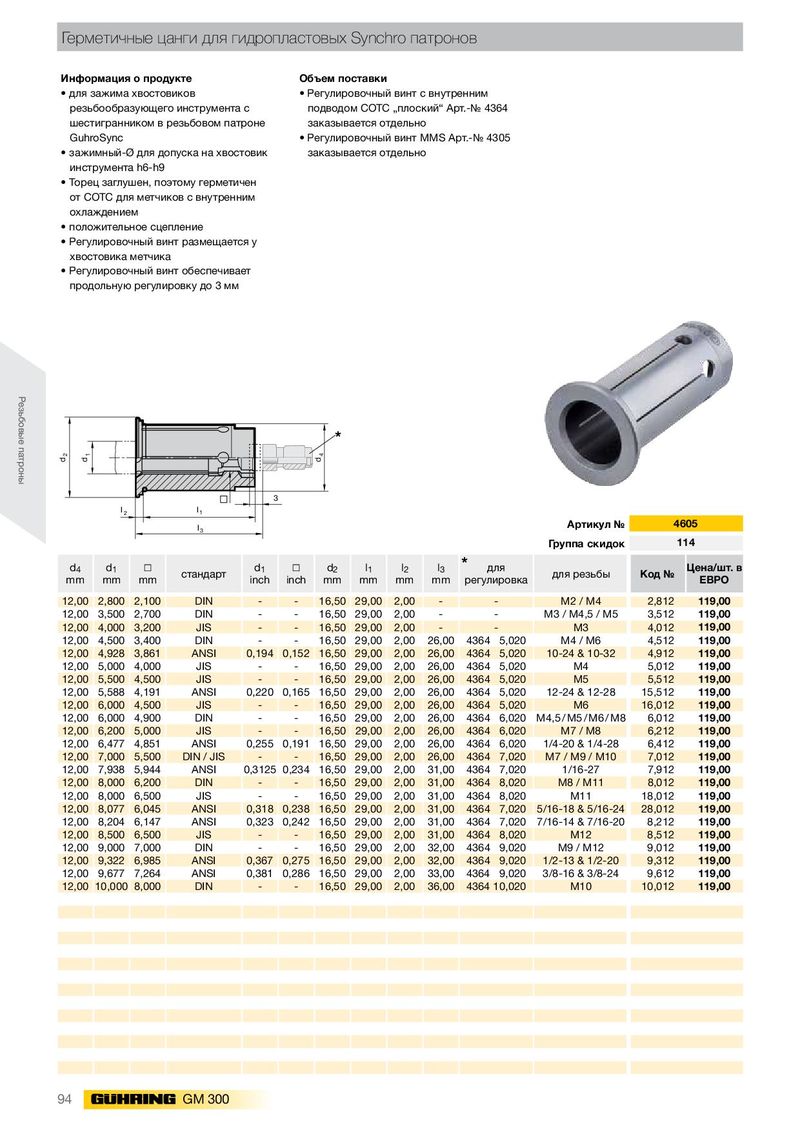

Каталог Guhring инструментальная оснастка GM 300 - страница 98

Герметичные цанги для гидропластовых Synchro патронов Информация о продукте Объем поставки • для зажима хвостовиков • Регулировочный винт с внутренним резьбообразующего инструмента с подводом СОТС „плоский“ Арт.-№ 4364 шестигранником в резьбовом патроне заказывается отдельно GuhroSync • Регулировочный винт MMS Арт.-№ 4305 • зажимный-Ø для допуска на хвостовик заказывается отдельно инструмента h6-h9 • Торец заглушен, поэтому герметичен от СОТС для метчиков с внутренним охлаждением • положительное сцепление • Регулировочный винт размещается у хвостовика метчика • Регулировочный винт обеспечивает продольную регулировку до 3 мм Резьбовые патроны * 2 1 4 d d d 3 l 2 l 1 l Артикул № 4605 3 Группа скидок 114 d 4 d 1 ☐ d 1 ☐ d 2 l 1 l 2 l 3 * для Цена/шт. в стандарт для резьбы Код № mm mm mm inch inch mm mm mm mm регулировка ЕВРО 12,00 2,800 2,100 DIN - - 16,50 29,00 2,00 - - M2 / M4 2,812 119,00 12,00 3,500 2,700 DIN - - 16,50 29,00 2,00 - - M3 / M4,5 / M5 3,512 119,00 12,00 4,000 3,200 JIS - - 16,50 29,00 2,00 - - M3 4,012 119,00 12,00 4,500 3,400 DIN - - 16,50 29,00 2,00 26,00 4364 5,020 M4 / M6 4,512 119,00 12,00 4,928 3,861 ANSI 0,194 0,152 16,50 29,00 2,00 26,00 4364 5,020 10-24 & 10-32 4,912 119,00 12,00 5,000 4,000 JIS - - 16,50 29,00 2,00 26,00 4364 5,020 M4 5,012 119,00 12,00 5,500 4,500 JIS - - 16,50 29,00 2,00 26,00 4364 5,020 M5 5,512 119,00 12,00 5,588 4,191 ANSI 0,220 0,165 16,50 29,00 2,00 26,00 4364 5,020 12-24 & 12-28 15,512 119,00 12,00 6,000 4,500 JIS - - 16,50 29,00 2,00 26,00 4364 5,020 M6 16,012 119,00 12,00 6,000 4,900 DIN - - 16,50 29,00 2,00 26,00 4364 6,020 M4,5 / M5 / M6 / M8 6,012 119,00 12,00 6,200 5,000 JIS - - 16,50 29,00 2,00 26,00 4364 6,020 M7 / M8 6,212 119,00 12,00 6,477 4,851 ANSI 0,255 0,191 16,50 29,00 2,00 26,00 4364 6,020 1/4-20 & 1/4-28 6,412 119,00 12,00 7,000 5,500 DIN / JIS - - 16,50 29,00 2,00 26,00 4364 7,020 M7 / M9 / M10 7,012 119,00 12,00 7,938 5,944 ANSI 0,3125 0,234 16,50 29,00 2,00 31,00 4364 7,020 1/16-27 7,912 119,00 12,00 8,000 6,200 DIN - - 16,50 29,00 2,00 31,00 4364 8,020 M8 / M11 8,012 119,00 12,00 8,000 6,500 JIS - - 16,50 29,00 2,00 31,00 4364 8,020 M11 18,012 119,00 12,00 8,077 6,045 ANSI 0,318 0,238 16,50 29,00 2,00 31,00 4364 7,020 5/16-18 & 5/16-24 28,012 119,00 12,00 8,204 6,147 ANSI 0,323 0,242 16,50 29,00 2,00 31,00 4364 7,020 7/16-14 & 7/16-20 8,212 119,00 12,00 8,500 6,500 JIS - - 16,50 29,00 2,00 31,00 4364 8,020 M12 8,512 119,00 12,00 9,000 7,000 DIN - - 16,50 29,00 2,00 32,00 4364 9,020 M9 / M12 9,012 119,00 12,00 9,322 6,985 ANSI 0,367 0,275 16,50 29,00 2,00 32,00 4364 9,020 1/2-13 & 1/2-20 9,312 119,00 12,00 9,677 7,264 ANSI 0,381 0,286 16,50 29,00 2,00 33,00 4364 9,020 3/8-16 & 3/8-24 9,612 119,00 12,00 10,000 8,000 DIN - - 16,50 29,00 2,00 36,00 4364 10,020 M10 10,012 119,00 94 GM 300
