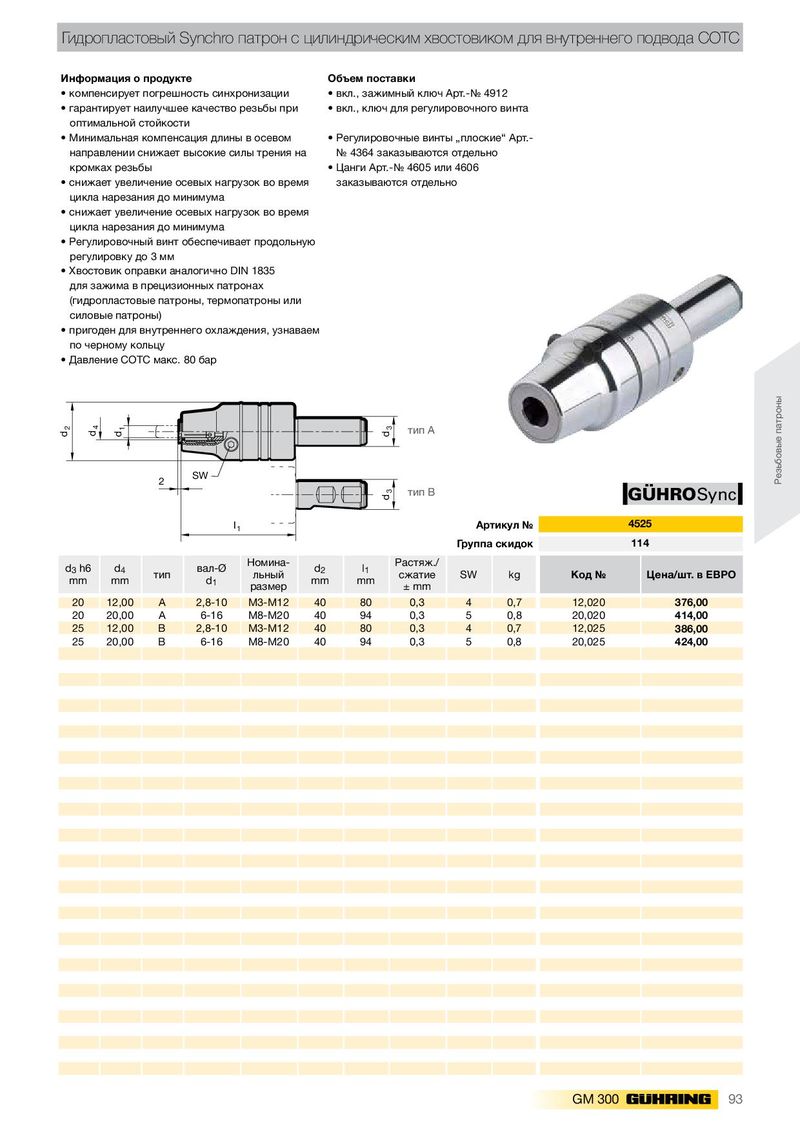

Каталог Guhring инструментальная оснастка GM 300 - страница 97

Гидропластовый Synchro патрон с цилиндрическим хвостовиком для внутреннего подвода СОТС Информация о продукте Объем поставки • компенсирует погрешность синхронизации • вкл., зажимный ключ Арт.-№ 4912 • гарантирует наилучшее качество резьбы при • вкл., ключ для регулировочного винта оптимальной стойкости • Минимальная компенсация длины в осевом • Регулировочные винты „плоские“ Арт.- направлении снижает высокие силы трения на № 4364 заказываются отдельно кромках резьбы • Цанги Арт.-№ 4605 или 4606 • снижает увеличение осевых нагрузок во время заказываются отдельно цикла нарезания до минимума • снижает увеличение осевых нагрузок во время цикла нарезания до минимума • Регулировочный винт обеспечивает продольную регулировку до 3 мм • Хвостовик оправки аналогично DIN 1835 для зажима в прецизионных патронах (гидропластовые патроны, термопатроны или силовые патроны) • пригоден для внутреннего охлаждения, узнаваем по черному кольцу • Давление СОТС макс. 80 бар 2 4 1 3 d d d d тип A SW 2 Резьбовые патроны 3 d тип B GÜHROSync l 1 Артикул № 4525 Группа скидок 114 Номина- Растяж./ d 3 h6 d 4 вал-Ø d 2 l 1 тип льный сжатие SW kg Код № Цена/шт. в ЕВРО mm mm d 1 mm mm размер ± mm 20 12,00 A 2,8-10 M3-M12 40 80 0,3 4 0,7 12,020 376,00 20 20,00 A 6-16 M8-M20 40 94 0,3 5 0,8 20,020 414,00 25 12,00 B 2,8-10 M3-M12 40 80 0,3 4 0,7 12,025 386,00 25 20,00 B 6-16 M8-M20 40 94 0,3 5 0,8 20,025 424,00 GM 300 93
