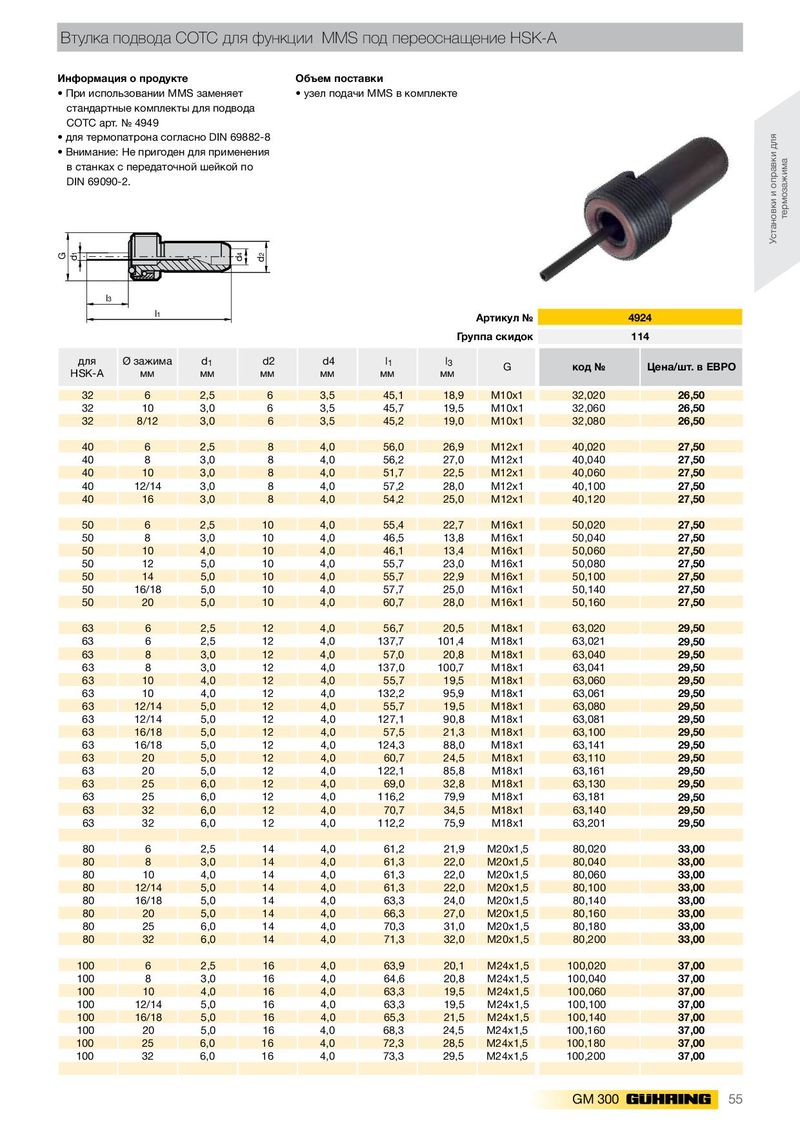

Каталог Guhring инструментальная оснастка GM 300 - страница 59

Втулка подвода СОТС для функции MMS под переоснащение HSK-A Информация о продукте Объем поставки • При использовании MMS заменяет • узел подачи MMS в комплекте стандартные комплекты для подвода СОТС арт. № 4949 • для термопатрона согласно DIN 69882-8 • Внимание: Не пригоден для применения в станках с передаточной шейкой по DIN 69090-2. термозажима Установки и оправки для G d1 d4 d2 l3 l1 Артикул № 4924 Группа скидок 114 для Ø зажима d 1 d2 d4 l 1 l 3 G код № Цена/шт. в ЕВРО HSK-A мм мм мм мм мм мм 32 6 2,5 6 3,5 45,1 18,9 M10x1 32,020 26,50 32 10 3,0 6 3,5 45,7 19,5 M10x1 32,060 26,50 32 8/12 3,0 6 3,5 45,2 19,0 M10x1 32,080 26,50 40 6 2,5 8 4,0 56,0 26,9 M12x1 40,020 27,50 40 8 3,0 8 4,0 56,2 27,0 M12x1 40,040 27,50 40 10 3,0 8 4,0 51,7 22,5 M12x1 40,060 27,50 40 12/14 3,0 8 4,0 57,2 28,0 M12x1 40,100 27,50 40 16 3,0 8 4,0 54,2 25,0 M12x1 40,120 27,50 50 6 2,5 10 4,0 55,4 22,7 M16x1 50,020 27,50 50 8 3,0 10 4,0 46,5 13,8 M16x1 50,040 27,50 50 10 4,0 10 4,0 46,1 13,4 M16x1 50,060 27,50 50 12 5,0 10 4,0 55,7 23,0 M16x1 50,080 27,50 50 14 5,0 10 4,0 55,7 22,9 M16x1 50,100 27,50 50 16/18 5,0 10 4,0 57,7 25,0 M16x1 50,140 27,50 50 20 5,0 10 4,0 60,7 28,0 M16x1 50,160 27,50 63 6 2,5 12 4,0 56,7 20,5 M18x1 63,020 29,50 63 6 2,5 12 4,0 137,7 101,4 M18x1 63,021 29,50 63 8 3,0 12 4,0 57,0 20,8 M18x1 63,040 29,50 63 8 3,0 12 4,0 137,0 100,7 M18x1 63,041 29,50 63 10 4,0 12 4,0 55,7 19,5 M18x1 63,060 29,50 63 10 4,0 12 4,0 132,2 95,9 M18x1 63,061 29,50 63 12/14 5,0 12 4,0 55,7 19,5 M18x1 63,080 29,50 63 12/14 5,0 12 4,0 127,1 90,8 M18x1 63,081 29,50 63 16/18 5,0 12 4,0 57,5 21,3 M18x1 63,100 29,50 63 16/18 5,0 12 4,0 124,3 88,0 M18x1 63,141 29,50 63 20 5,0 12 4,0 60,7 24,5 M18x1 63,110 29,50 63 20 5,0 12 4,0 122,1 85,8 M18x1 63,161 29,50 63 25 6,0 12 4,0 69,0 32,8 M18x1 63,130 29,50 63 25 6,0 12 4,0 116,2 79,9 M18x1 63,181 29,50 63 32 6,0 12 4,0 70,7 34,5 M18x1 63,140 29,50 63 32 6,0 12 4,0 112,2 75,9 M18x1 63,201 29,50 80 6 2,5 14 4,0 61,2 21,9 M20x1,5 80,020 33,00 80 8 3,0 14 4,0 61,3 22,0 M20x1,5 80,040 33,00 80 10 4,0 14 4,0 61,3 22,0 M20x1,5 80,060 33,00 80 12/14 5,0 14 4,0 61,3 22,0 M20x1,5 80,100 33,00 80 16/18 5,0 14 4,0 63,3 24,0 M20x1,5 80,140 33,00 80 20 5,0 14 4,0 66,3 27,0 M20x1,5 80,160 33,00 80 25 6,0 14 4,0 70,3 31,0 M20x1,5 80,180 33,00 80 32 6,0 14 4,0 71,3 32,0 M20x1,5 80,200 33,00 100 6 2,5 16 4,0 63,9 20,1 M24x1,5 100,020 37,00 100 8 3,0 16 4,0 64,6 20,8 M24x1,5 100,040 37,00 100 10 4,0 16 4,0 63,3 19,5 M24x1,5 100,060 37,00 100 12/14 5,0 16 4,0 63,3 19,5 M24x1,5 100,100 37,00 100 16/18 5,0 16 4,0 65,3 21,5 M24x1,5 100,140 37,00 100 20 5,0 16 4,0 68,3 24,5 M24x1,5 100,160 37,00 100 25 6,0 16 4,0 72,3 28,5 M24x1,5 100,180 37,00 100 32 6,0 16 4,0 73,3 29,5 M24x1,5 100,200 37,00 GM 300 55
