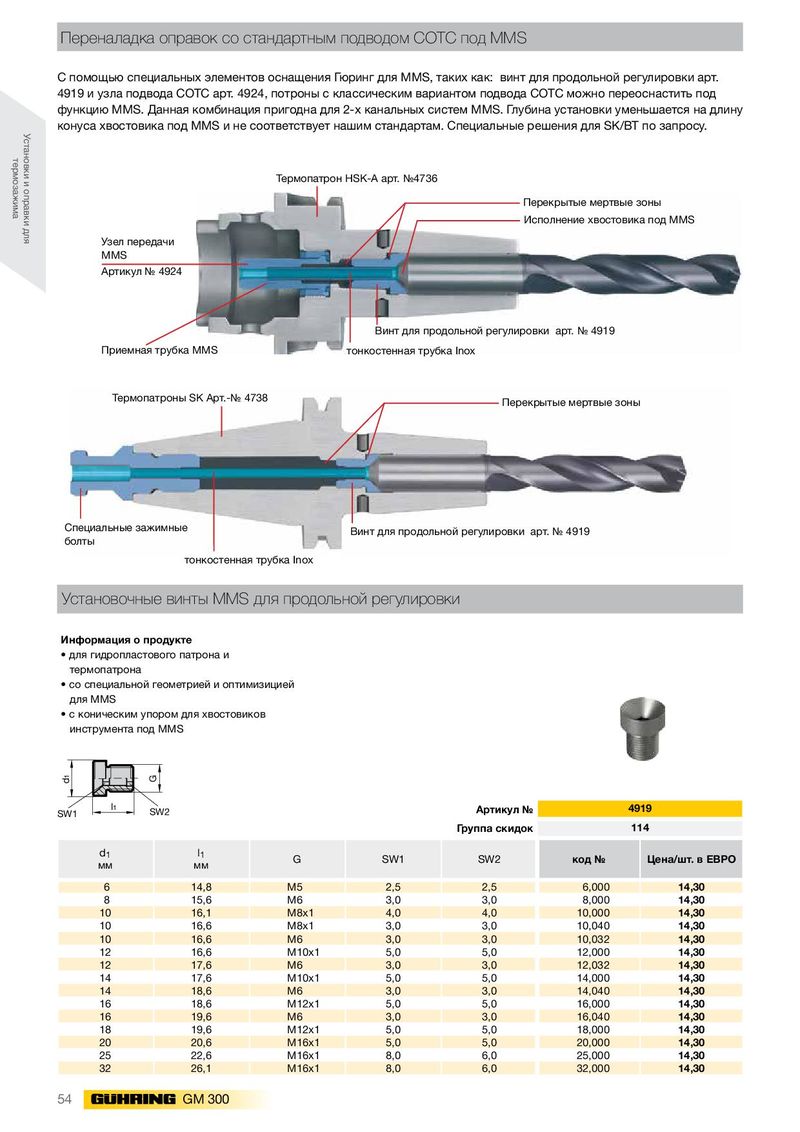

Переналадка оправок со стандартным подводом СОТС под MMS
С помощью специальных элементов оснащения Гюринг для MMS, таких как: винт для продольной регулировки арт. 4919 и узла подвода СОТС арт. 4924, потроны с классическим вариантом подвода СОТС можно переоснастить под функцию MMS. Данная комбинация пригодна для 2-х канальных систем MMS. Глубина установки уменьшается на длину конуса хвостовика под MMS и не соответствует нашим стандартам. Специальные решения для SK/BT по запросу.
Узел передачи MMS Артикул № 4924
Термопатрон HSK-A арт. №4736
Перекрытые мертвые зоны Исполнение хвостовика под MMS
Винт для продольной регулировки арт. № 4919 Приемная трубка MMS тонкостенная трубка Inox
Термопатроны SK Арт.-№ 4738 Перекрытые мертвые зоны
Специальные зажимные Винт для продольной регулировки арт. № 4919 болты тонкостенная трубка Inox
Установочные винты MMS для продольной регулировки
Информация о продукте
- для гидропластового патрона и термопатрона
- со специальной геометрией и оптимизицией для MMS
| • с коническим упором инструмента под MMS | для хвостови | ков | ||||
| G d1 | ||||||
| l1 SW2 SW1 | Артикул № | 4919 | ||||
| Группа скидок | 114 | |||||
| d1 мм | l1 мм | G | SW1 | SW2 | код № | Цена/шт. в ЕВРО |
| 6 | 14,8 | M5 | 2,5 | 2,5 | 6,000 | 14,30 |
| 8 | 15,6 | M6 | 3,0 | 3,0 | 8,000 | 14,30 |
| 10 | 16,1 | M8x1 | 4,0 | 4,0 | 10,000 | 14,30 |
| 10 | 16,6 | M8x1 | 3,0 | 3,0 | 10,040 | 14,30 |
| 10 | 16,6 | M6 | 3,0 | 3,0 | 10,032 | 14,30 |
| 12 | 16,6 | M10x1 | 5,0 | 5,0 | 12,000 | 14,30 |
| 12 | 17,6 | M6 | 3,0 | 3,0 | 12,032 | 14,30 |
| 14 | 17,6 | M10x1 | 5,0 | 5,0 | 14,000 | 14,30 |
| 14 | 18,6 | M6 | 3,0 | 3,0 | 14,040 | 14,30 |
| 16 | 18,6 | M12x1 | 5,0 | 5,0 | 16,000 | 14,30 |
| 16 | 19,6 | M6 | 3,0 | 3,0 | 16,040 | 14,30 |
| 18 | 19,6 | M12x1 | 5,0 | 5,0 | 18,000 | 14,30 |
| 20 | 20,6 | M16x1 | 5,0 | 5,0 | 20,000 | 14,30 |
| 25 | 22,6 | M16x1 | 8,0 | 6,0 | 25,000 | 14,30 |
| 32 | 26,1 | M16x1 | 8,0 | 6,0 | 32,000 | 14,30 |
