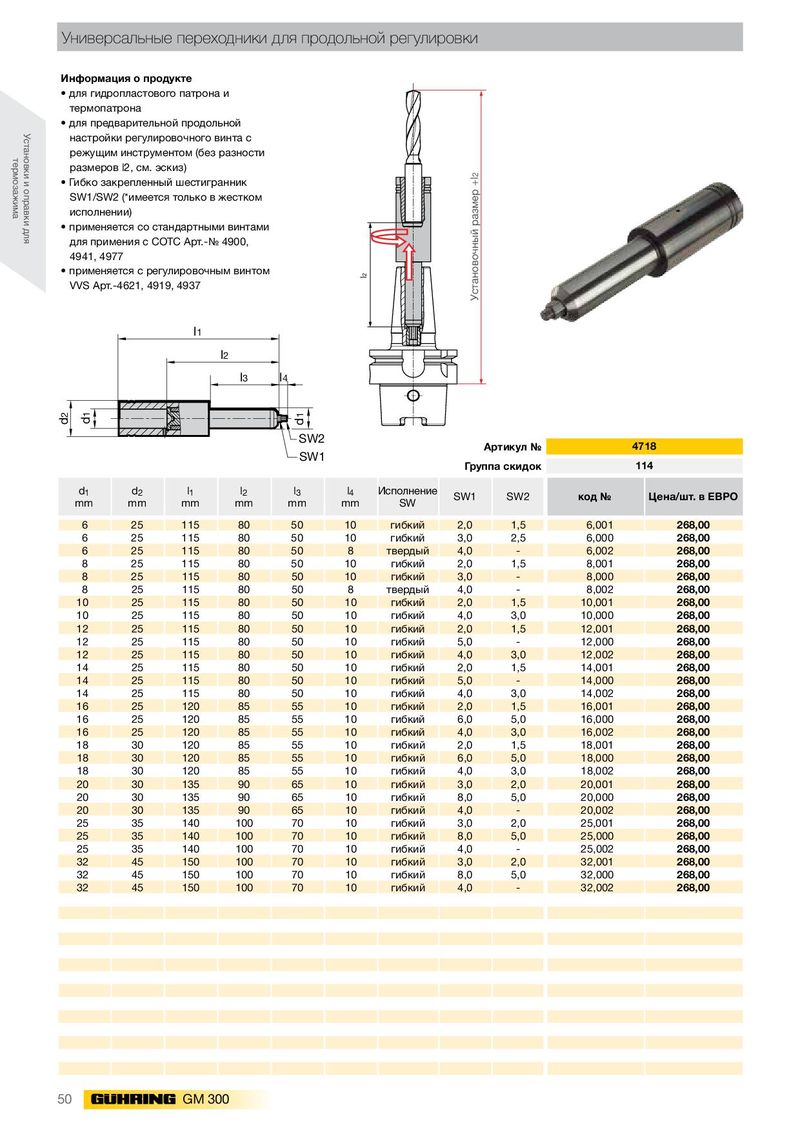

Универсальные переходники для продольной регулировки
- для гидропластового патрона и термопатрона
- для предварительной продольной настройки регулировочного винта с режущим инструментом (без разности размеров l2, см. эскиз)
- Гибко закрепленный шестигранник SW1/SW2 (*имеется только в жестком исполнении)
- применяется со стандартными винтами для примения с СОТС Арт.-№ 4900, 4941, 4977
- применяется с регулировочным винтом VVS Арт.-4621, 4919, 4937
l1 l2 l3 l4
SW2 Артикул № 4718 SW1 Группа скидок 114
| d1 | d2 | l1 | l2 | l3 | l4 | Исполнение | SW1 | SW2 | код № | Цена/шт. в ЕВРО |
| mm | mm | mm | mm | mm | mm | SW | ||||
| 6 | 25 | 115 | 80 | 50 | 10 | гибкий | 2,0 | 1,5 | 6,001 | 268,00 |
| 6 | 25 | 115 | 80 | 50 | 10 | гибкий | 3,0 | 2,5 | 6,000 | 268,00 |
| 6 | 25 | 115 | 80 | 50 | 8 | твердый | 4,0 | - | 6,002 | 268,00 |
| 8 | 25 | 115 | 80 | 50 | 10 | гибкий | 2,0 | 1,5 | 8,001 | 268,00 |
| 8 | 25 | 115 | 80 | 50 | 10 | гибкий | 3,0 | - | 8,000 | 268,00 |
| 8 | 25 | 115 | 80 | 50 | 8 | твердый | 4,0 | - | 8,002 | 268,00 |
| 10 | 25 | 115 | 80 | 50 | 10 | гибкий | 2,0 | 1,5 | 10,001 | 268,00 |
| 10 | 25 | 115 | 80 | 50 | 10 | гибкий | 4,0 | 3,0 | 10,000 | 268,00 |
| 12 | 25 | 115 | 80 | 50 | 10 | гибкий | 2,0 | 1,5 | 12,001 | 268,00 |
| 12 | 25 | 115 | 80 | 50 | 10 | гибкий | 5,0 | - | 12,000 | 268,00 |
| 12 | 25 | 115 | 80 | 50 | 10 | гибкий | 4,0 | 3,0 | 12,002 | 268,00 |
| 14 | 25 | 115 | 80 | 50 | 10 | гибкий | 2,0 | 1,5 | 14,001 | 268,00 |
| 14 | 25 | 115 | 80 | 50 | 10 | гибкий | 5,0 | - | 14,000 | 268,00 |
| 14 | 25 | 115 | 80 | 50 | 10 | гибкий | 4,0 | 3,0 | 14,002 | 268,00 |
| 16 | 25 | 120 | 85 | 55 | 10 | гибкий | 2,0 | 1,5 | 16,001 | 268,00 |
| 16 | 25 | 120 | 85 | 55 | 10 | гибкий | 6,0 | 5,0 | 16,000 | 268,00 |
| 16 | 25 | 120 | 85 | 55 | 10 | гибкий | 4,0 | 3,0 | 16,002 | 268,00 |
| 18 | 30 | 120 | 85 | 55 | 10 | гибкий | 2,0 | 1,5 | 18,001 | 268,00 |
| 18 | 30 | 120 | 85 | 55 | 10 | гибкий | 6,0 | 5,0 | 18,000 | 268,00 |
| 18 | 30 | 120 | 85 | 55 | 10 | гибкий | 4,0 | 3,0 | 18,002 | 268,00 |
| 20 | 30 | 135 | 90 | 65 | 10 | гибкий | 3,0 | 2,0 | 20,001 | 268,00 |
| 20 | 30 | 135 | 90 | 65 | 10 | гибкий | 8,0 | 5,0 | 20,000 | 268,00 |
| 20 | 30 | 135 | 90 | 65 | 10 | гибкий | 4,0 | - | 20,002 | 268,00 |
| 25 | 35 | 140 | 100 | 70 | 10 | гибкий | 3,0 | 2,0 | 25,001 | 268,00 |
| 25 | 35 | 140 | 100 | 70 | 10 | гибкий | 8,0 | 5,0 | 25,000 | 268,00 |
| 25 | 35 | 140 | 100 | 70 | 10 | гибкий | 4,0 | - | 25,002 | 268,00 |
| 32 | 45 | 150 | 100 | 70 | 10 | гибкий | 3,0 | 2,0 | 32,001 | 268,00 |
| 32 | 45 | 150 | 100 | 70 | 10 | гибкий | 8,0 | 5,0 | 32,000 | 268,00 |
| 32 | 45 | 150 | 100 | 70 | 10 | гибкий | 4,0 | - | 32,002 | 268,00 |
