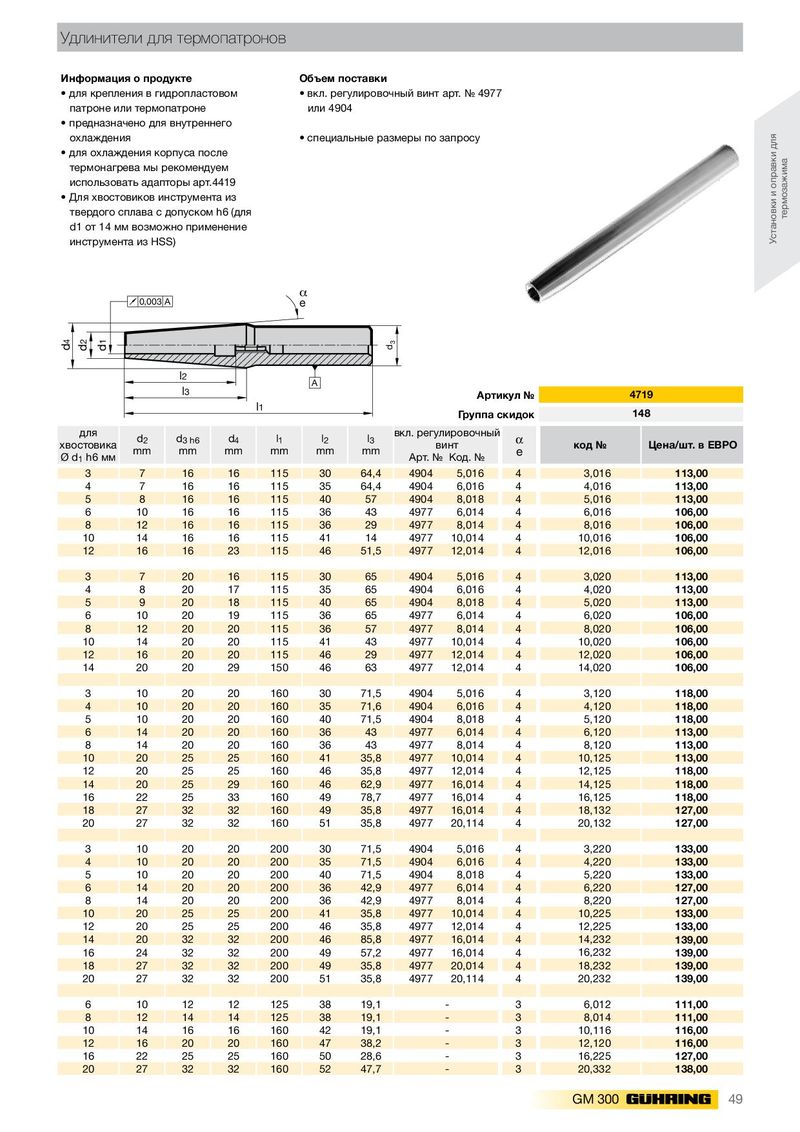

Удлинители для термопатронов
- для крепления в гидропластовом
- вкл. регулировочный винт арт. № 4977
патроне или термопатроне или 4904
- предназначено для внутреннего охлаждения специальные размеры по запросу
- для охлаждения корпуса после термонагрева мы рекомендуем использовать адапторы арт.4419
- Для хвостовиков инструмента из твердого сплава с допуском h6 (для d1 от 14 мм возможно применение инструмента из HSS)
| 0,003 A | α e | ||||||||||
| d1 d2 d4 | d3 | ||||||||||
| l3 l2 | A | ||||||||||
| l1 | Арти | кул № | 719 | ||||||||
| Группа | скидок | 148 | |||||||||
| для | вкл регу | иро вочный | |||||||||
| хвостовика | d2 | d3 h6 | d4 | l1 | l2 | l3 | . в | инт | a | код № | Цена/шт. в ЕВРО |
| Ø d1h6 мм | mm | mm | mm | mm | mm | mm | Арт. № | Код. № | e | ||
| 3 | 7 | 16 | 16 | 115 | 30 | 64,4 | 4904 | 5,016 | 4 | 3,016 | 113,00 |
| 4 | 7 | 16 | 16 | 115 | 35 | 64,4 | 4904 | 6,016 | 4 | 4,016 | 113,00 |
| 5 | 8 | 16 | 16 | 115 | 40 | 57 | 4904 | 8,018 | 4 | 5,016 | 113,00 |
| 6 | 10 | 16 | 16 | 115 | 36 | 43 | 4977 | 6,014 | 4 | 6,016 | 106,00 |
| 8 | 12 | 16 | 16 | 115 | 36 | 29 | 4977 | 8,014 | 4 | 8,016 | 106,00 |
| 10 | 14 | 16 | 16 | 115 | 41 | 14 | 4977 | 10,014 | 4 | 10,016 | 106,00 |
| 12 | 16 | 16 | 23 | 115 | 46 | 51,5 | 4977 | 12,014 | 4 | 12,016 | 106,00 |
| 3 | 7 | 20 | 16 | 115 | 30 | 65 | 4904 | 5,016 | 4 | 3,020 | 113,00 |
| 4 | 8 | 20 | 17 | 115 | 35 | 65 | 4904 | 6,016 | 4 | 4,020 | 113,00 |
| 5 6 | 9 10 | 20 20 | 18 19 | 115 115 | 40 36 | 65 65 | 4904 4977 | 8,018 6,014 | 4 4 | 5,020 6,020 | 113,00 106,00 |
| 8 | 12 | 20 | 20 | 115 | 36 | 57 | 4977 | 8,014 | 4 | 8,020 | 106,00 |
| 10 | 14 | 20 | 20 | 115 | 41 | 43 | 4977 | 10,014 | 4 | 10,020 | 106,00 |
| 12 | 16 | 20 | 20 | 115 | 46 | 29 | 4977 | 12,014 | 4 | 12,020 | 106,00 |
| 14 | 20 | 20 | 29 | 150 | 46 | 63 | 4977 | 12,014 | 4 | 14,020 | 106,00 |
| 3 | 10 | 20 | 20 | 160 | 30 | 71,5 | 4904 | 5,016 | 4 | 3,120 | 118,00 |
| 4 | 10 | 20 | 20 | 160 | 35 | 71,6 | 4904 | 6,016 | 4 | 4,120 | 118,00 |
| 5 | 10 | 20 | 20 | 160 | 40 | 71,5 | 4904 | 8,018 | 4 | 5,120 | 118,00 |
| 6 | 14 | 20 | 20 | 160 | 36 | 43 | 4977 | 6,014 | 4 | 6,120 | 113,00 |
| 8 | 14 | 20 | 20 | 160 | 36 | 43 | 4977 | 8,014 | 4 | 8,120 | 113,00 |
| 10 | 20 | 25 | 25 | 160 | 41 | 35,8 | 4977 | 10,014 | 4 | 10,125 | 113,00 |
| 12 | 20 | 25 | 25 | 160 | 46 | 35,8 | 4977 | 12,014 | 4 | 12,125 | 118,00 |
| 14 | 20 | 25 | 29 | 160 | 46 | 62,9 | 4977 | 16,014 | 4 | 14,125 | 118,00 |
| 16 | 22 | 25 | 33 | 160 | 49 | 78,7 | 4977 | 16,014 | 4 | 16,125 | 118,00 |
| 18 | 27 | 32 | 32 | 160 | 49 | 35,8 | 4977 | 16,014 | 4 | 18,132 | 127,00 |
| 20 | 27 | 32 | 32 | 160 | 51 | 35,8 | 4977 | 20,114 | 4 | 20,132 | 127,00 |
| 3 | 10 | 20 | 20 | 200 | 30 | 71,5 | 4904 | 5,016 | 4 | 3,220 | 133,00 |
| 4 | 10 | 20 | 20 | 200 | 35 | 71,5 | 4904 | 6,016 | 4 | 4,220 | 133,00 |
| 5 | 10 | 20 | 20 | 200 | 40 | 71,5 | 4904 | 8,018 | 4 | 5,220 | 133,00 |
| 6 | 14 | 20 | 20 | 200 | 36 | 42,9 | 4977 | 6,014 | 4 | 6,220 | 127,00 |
| 8 | 14 | 20 | 20 | 200 | 36 | 42,9 | 4977 | 8,014 | 4 | 8,220 | 127,00 |
| 10 | 20 | 25 | 25 | 200 | 41 | 35,8 | 4977 | 10,014 | 4 | 10,225 | 133,00 |
| 12 | 20 | 25 | 25 | 200 | 46 | 35,8 | 4977 | 12,014 | 4 | 12,225 | 133,00 |
| 14 | 20 | 32 | 32 | 200 | 46 | 85,8 | 4977 | 16,014 | 4 | 14,232 | 139,00 |
| 16 | 24 | 32 | 32 | 200 | 49 | 57,2 | 4977 | 16,014 | 4 | 16,232 | 139,00 |
| 18 | 27 | 32 | 32 | 200 | 49 | 35,8 | 4977 | 20,014 | 4 | 18,232 | 139,00 |
| 20 | 27 | 32 | 32 | 200 | 51 | 35,8 | 4977 | 20,114 | 4 | 20,232 | 139,00 |
| 6 | 10 | 12 | 12 | 125 | 38 | 19,1 | - | 3 | 6,012 | 111,00 | |
| 8 | 12 | 14 | 14 | 125 | 38 | 19,1 | - | 3 | 8,014 | 111,00 | |
| 10 | 14 | 16 | 16 | 160 | 42 | 19,1 | - | 3 | 10,116 | 116,00 | |
| 12 | 16 | 20 | 20 | 160 | 47 | 38,2 | - | 3 | 12,120 | 116,00 | |
| 16 | 22 | 25 | 25 | 160 | 50 | 286 | - | 3 | 16225 | 12700 | |
| 20 | 27 | 32 | 32 | 160 | 52 | , 47,7 | - | 3 | , 20,332 | , 138,00 |
