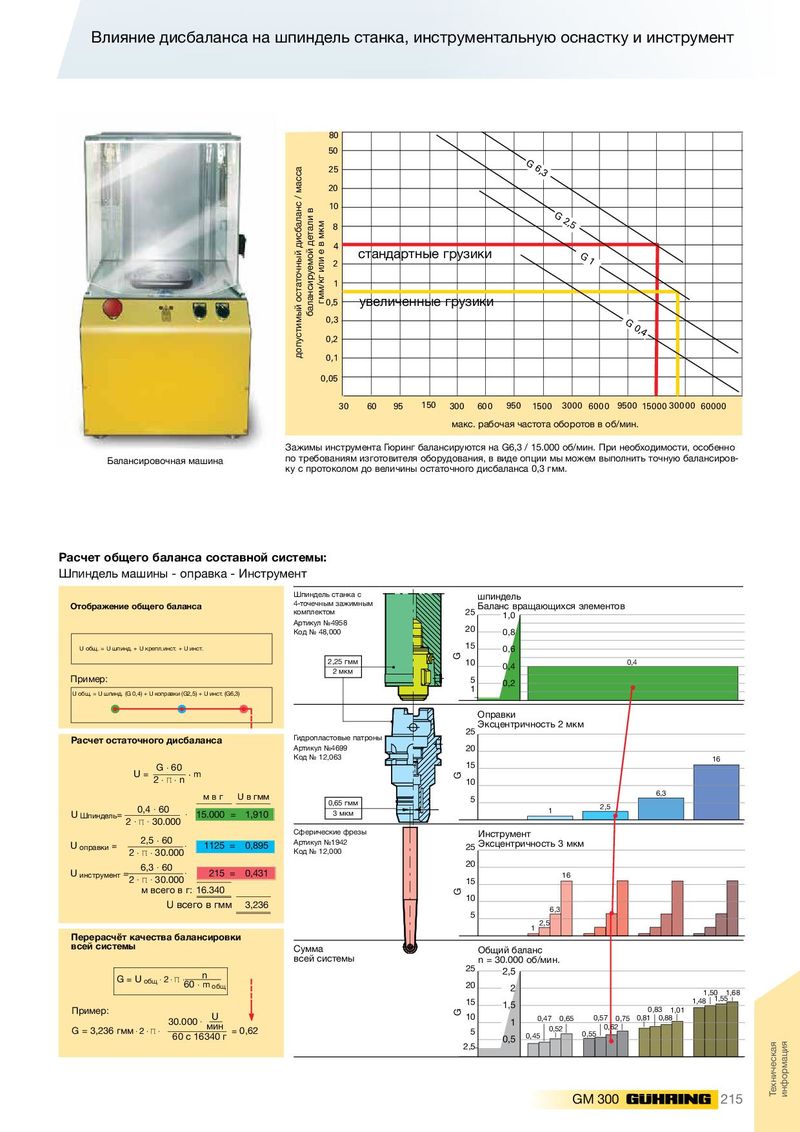

Влияние дисбаланса на шпиндель станка, инструментальную оснастку и инструмент 80 50 G 6,3 25 20 10 G 2,5 8 4 стандартные грузики G 1 2 1 гмм/кг или e в мкм 0,5 увеличенные грузики балансируемой детали в 0,3 G 0,4 0,2 допустимый остаточный дисбаланс / масса 0,1 0,05 30 60 95 150 300 600 6000 950 1500 3000 9500 15000 30000 60000 макс. рабочая частота оборотов в об/мин. Зажимы инструмента Гюринг балансируются на G6,3 / 15.000 об/мин. При необходимости, особенно Балансировочная машина по требованиям изготовителя оборудования, в виде опции мы можем выполнить точную балансиров- ку с протоколом до величины остаточного дисбаланса 0,3 гмм. Расчет общего баланса составной системы: Шпиндель машины - оправка - Инструмент Шпиндель станка с шпиндель Отображение общего баланса 4-точечным зажимным Баланс вращающихся элементов комплектом 25 1,0 Артикул №4958 Код № 48,000 20 0,8 U общ. = U шпинд. + U крепл.инст. + U инст. 15 0,6 G 2,25 гмм 10 0,4 0,4 2 мкм Пример: 5 0,2 U общ. = U шпинд. (G 0,4) + U коправки (G2,5) + U инст. (G6,3) 1 Оправки Эксцентричность 2 мкм 25 Расчет остаточного дисбаланса Гидропластовые патроны Артикул №4699 20 Код № 12,063 16 G . 60 15 U = . m 2 . π . n G 10 6,3 м в г U в гмм 0,65 гмм 5 0,4 . 60 1 2,5 U Шпиндель = . 15.000 = 1,910 3 мкм 2 . π . 30.000 Сферические фрезы Инструмент 2,5 . 60 Артикул №1942 U оправки = . 1125 = 0,895 25 Эксцентричность 3 мкм 2 . π . 30.000 Код № 12,000 6,3 . 60 20 U инструмент = . 215 = 0,431 16 2 . π . 30.000 15 м всего в г: 16.340 G 10 U всего в гмм 3,236 6,3 5 2,5 1 Перерасчёт качества балансировки всей системы Сумма Общий баланс всей системы n = 30.000 об/мин. 25 n 2,5 G = U общ . 2 . π . 60 . m общ 20 2 1,50 1,68 15 1,48 1,55 1,5 Пример: G 0,83 1,01 10 30.000 . U 0,47 0,65 0,57 0,75 0,81 0,88 мин 1 0,62 G = 3,236 гмм . 2 . π . = 0,62 5 0,52 60 с 16340 г 0,5 0,45 0,55 2,5 Техническая информация GM 300 215
