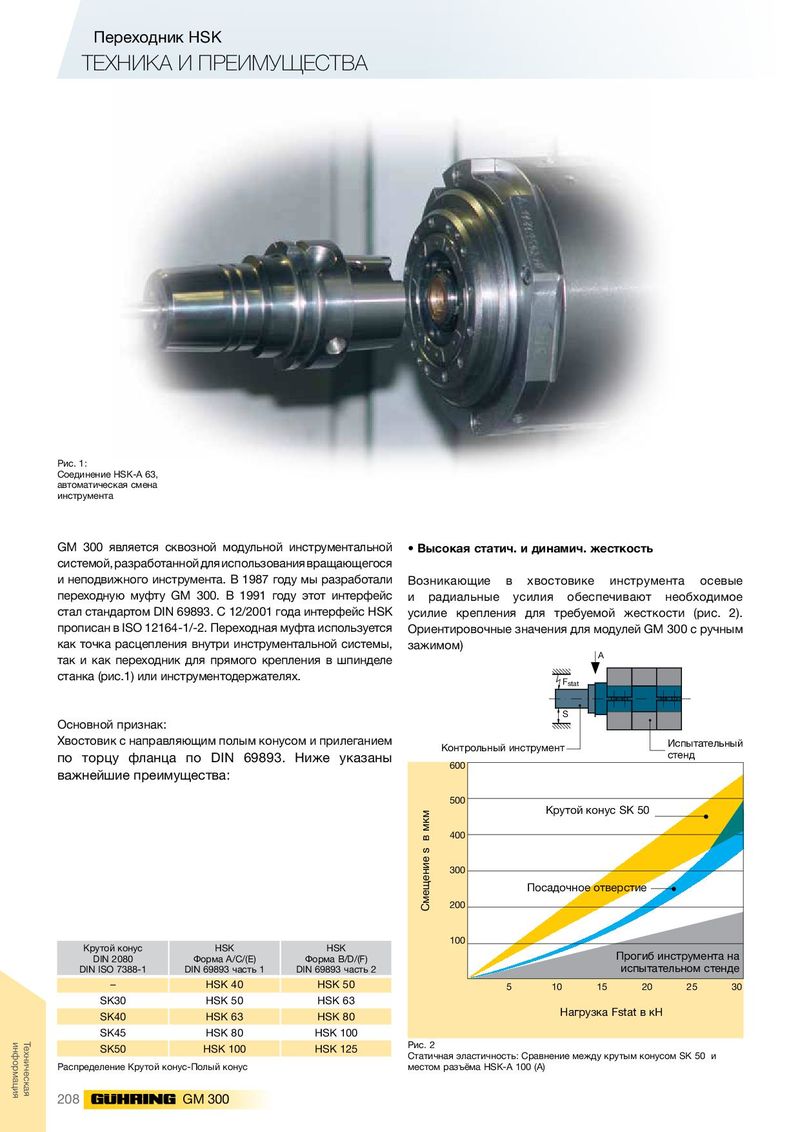

Переходник HSK ТЕХНИКА И ПРЕИМУЩЕСТВА Рис. 1: Соединение HSK-A 63, автоматическая смена инструмента GM 300 является сквозной модульной инструментальной • Высокая статич. и динамич. жесткость системой, разработанной для использования вращающегося и неподвижного инструмента. В 1987 году мы разработали Возникающие в хвостовике инструмента осевые переходную муфту GM 300. В 1991 году этот интерфейс и радиальные усилия обеспечивают необходимое стал стандартом DIN 69893. С 12/2001 года интерфейс HSK усилие крепления для требуемой жесткости (рис. 2). прописан в ISO 12164-1/-2. Переходная муфта используется Ориентировочные значения для модулей GM 300 с ручным как точка расцепления внутри инструментальной системы, зажимом) A так и как переходник для прямого крепления в шпинделе станка (рис.1) или инструментодержателях. F stat S Основной признак: Хвостовик с направляющим полым конусом и прилеганием Испытательный Контрольный инструмент стенд по торцу фланца по DIN 69893. Ниже указаны 600 важнейшие преимущества: 500 Крутой конус SK 50 400 300 Посадочное отверстие Смещение s в мкм 200 100 Крутой конус HSK HSK DIN 2080 Форма А/С/(Е) Форма B/D/(F) Прогиб инструмента на DIN ISO 7388-1 DIN 69893 часть 1 DIN 69893 часть 2 испытательном стенде – HSK 40 HSK 50 5 10 15 20 25 30 SK30 HSK 50 HSK 63 Нагрузка Fstat в кН SK40 HSK 63 HSK 80 информация SK45 HSK 80 HSK 100 Техническая Рис. 2 SK50 HSK 100 HSK 125 Статичная эластичность: Сравнение между крутым конусом SK 50 и Распределение Крутой конус-Полый конус местом разъёма HSK-A 100 (A) 208 GM 300
