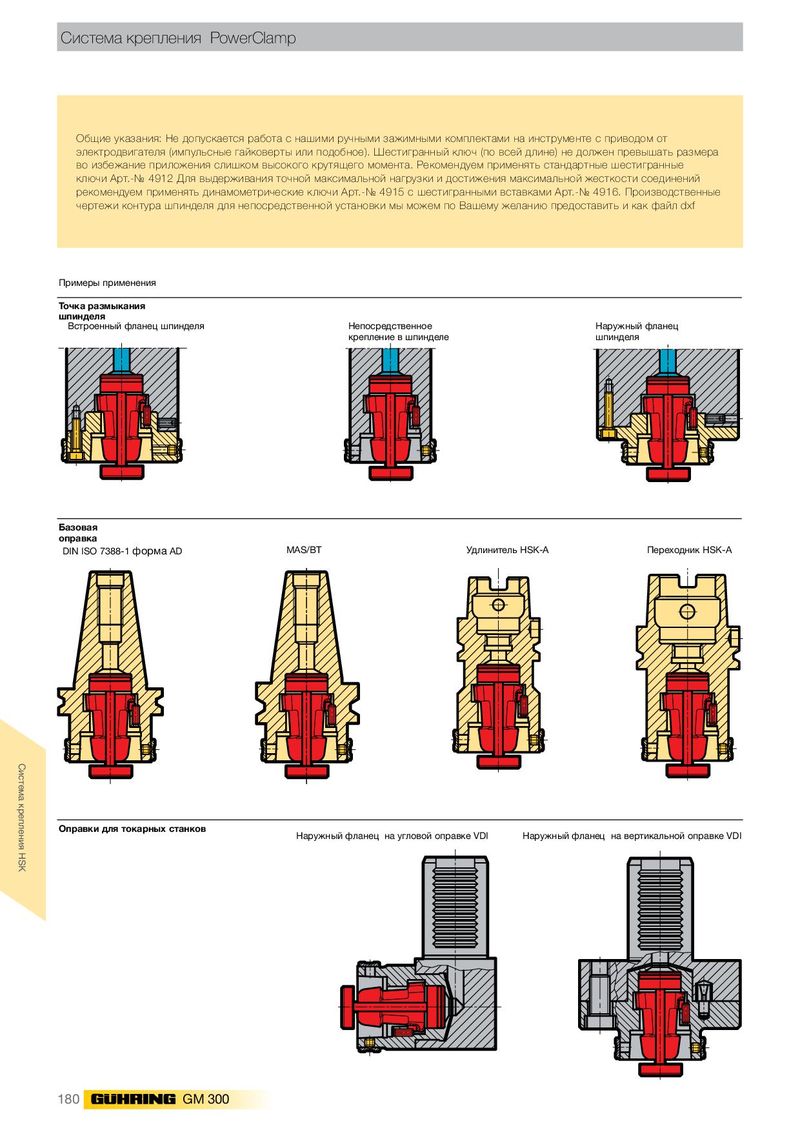

Каталог Guhring инструментальная оснастка GM 300 - страница 184

Система крепления PowerClamp Общие указания: Не допускается работа с нашими ручными зажимными комплектами на инструменте с приводом от электродвигателя (импульсные гайковерты или подобное). Шестигранный ключ (по всей длине) не должен превышать размера во избежание приложения слишком высокого крутящего момента. Рекомендуем применять стандартные шестигранные ключи Арт.-№ 4912 Для выдерживания точной максимальной нагрузки и достижения максимальной жесткости соединений рекомендуем применять динамометрические ключи Арт.-№ 4915 с шестигранными вставками Арт.-№ 4916. Производственные чертежи контура шпинделя для непосредственной установки мы можем по Вашему желанию предоставить и как файл dxf Примеры применения Точка размыкания шпинделя Встроенный фланец шпинделя Непосредственное Наружный фланец крепление в шпинделе шпинделя Базовая оправка DIN ISO 7388-1 форма AD MAS/BT Удлинитель HSK-A Переходник HSK-A Система крепления HSK Оправки для токарных станков Наружный фланец на угловой оправке VDI Наружный фланец на вертикальной оправке VDI 180 GM 300
