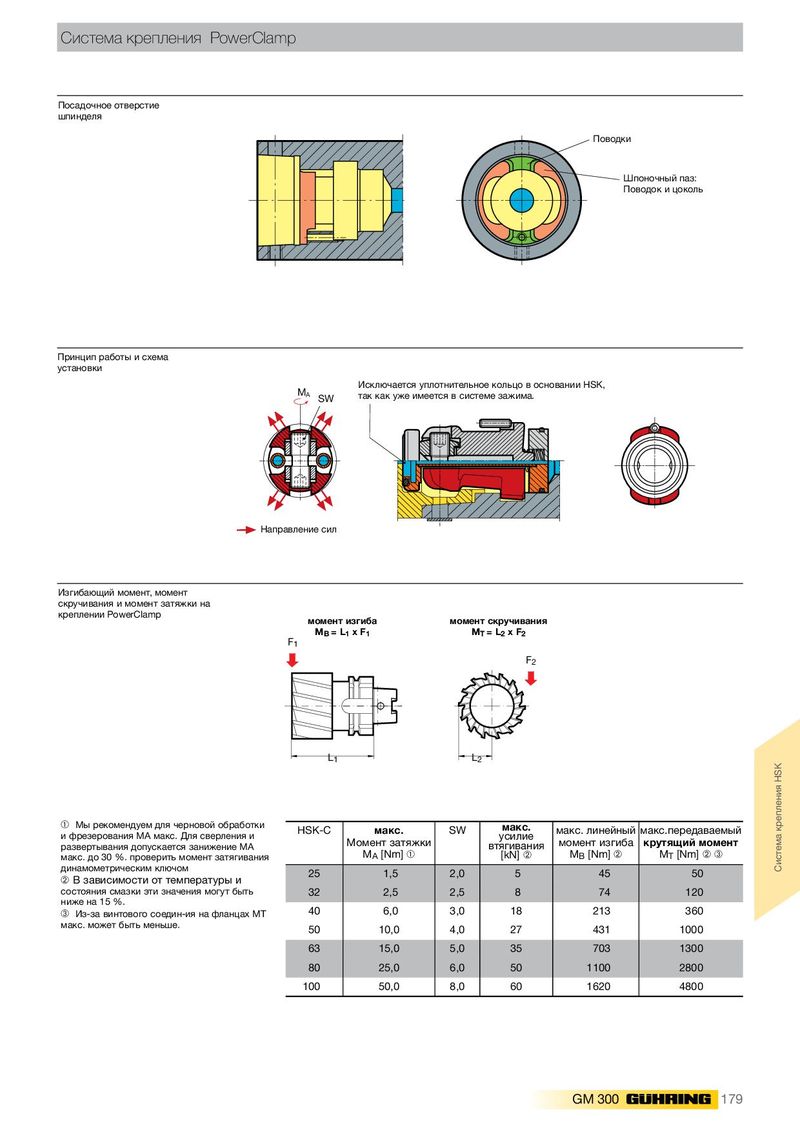

Система крепления PowerClamp Посадочное отверстие шпинделя Поводки Шпоночный паз: Поводок и цоколь Принцип работы и схема установки Исключается уплотнительное кольцо в основании HSK, M A SW так как уже имеется в системе зажима. Направление сил Изгибающий момент, момент скручивания и момент затяжки на креплении PowerClamp момент изгиба момент скручивания M B = L 1 x F 1 M T = L 2 x F 2 F 1 F 2 L 1 L 2 ➀ Мы рекомендуем для черновой обработки HSK-C макс. SW макс. макс. линейный макс.передаваемый и фрезерования МА макс. Для сверления и усилие развертывания допускается занижение МА Момент затяжки втягивания момент изгиба крутящий момент макс. до 30 %. проверить момент затягивания M A [Nm] ➀ [kN] ➁ M B [Nm] ➁ M T [Nm] ➁ ➂ динамометрическим ключом Система крепления HSK 25 1,5 2,0 5 45 50 ➁ В зависимости от температуры и состояния смазки эти значения могут быть 32 2,5 2,5 8 74 120 ниже на 15 %. ➂ Из-за винтового соедин-ия на фланцах МТ 40 6,0 3,0 18 213 360 макс. может быть меньше. 50 10,0 4,0 27 431 1000 63 15,0 5,0 35 703 1300 80 25,0 6,0 50 1100 2800 100 50,0 8,0 60 1620 4800 GM 300 179
