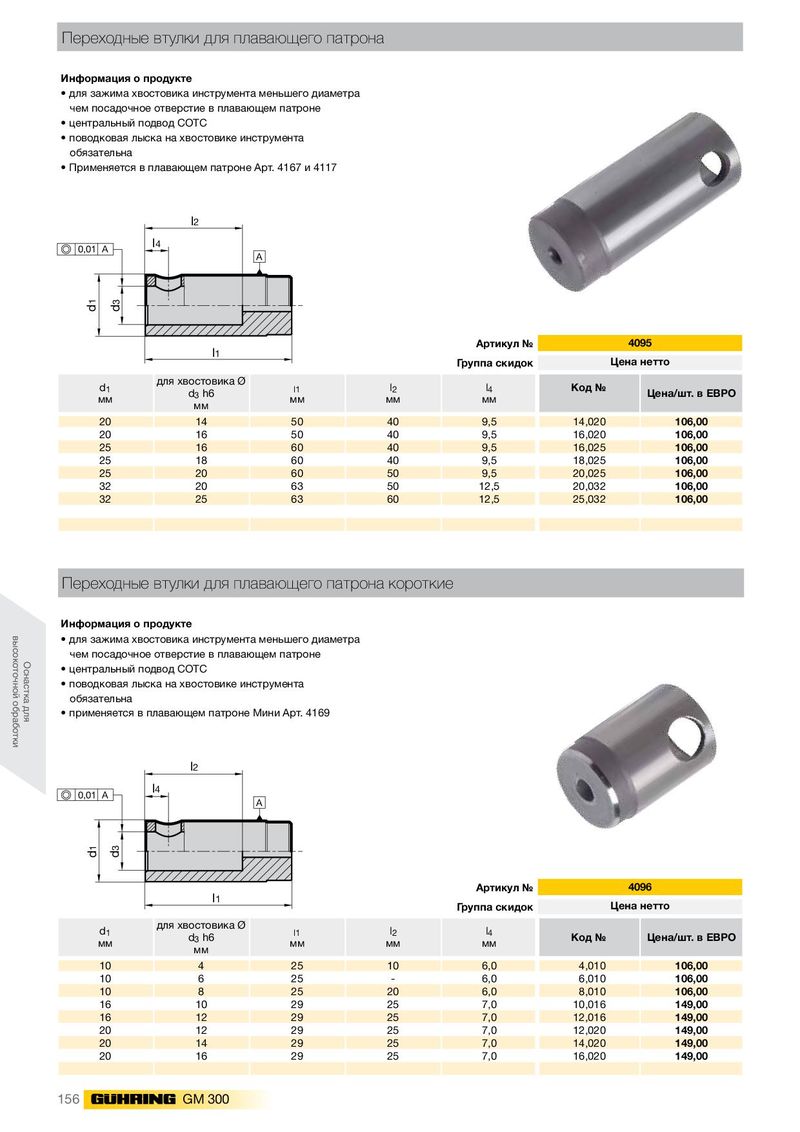

Переходные втулки для плавающего патрона
- для зажима хвостовика инструмента меньшего диаметра чем посадочное отверстие в плавающем патроне
- центральный подвод СОТС
- поводковая лыска на хвостовике инструмента обязательна
- Применяется в плавающем патроне Арт. 4167 и 4117
| 0,01 A d3 d1 | A l2 l4 | ||||
| l1 | Артикул № | 4095 | |||
| Группа скидок | Цен | а нетто | |||
| d1 мм | для хвостовика Ø d3h6 мм l1 мм | l2 мм | l4 мм | Код № | Цена/шт. в ЕВРО |
| 20 | 14 50 | 40 | 9,5 | 14,020 | 106,00 |
| 20 | 16 50 | 40 | 9,5 | 16,020 | 106,00 |
| 25 | 16 60 | 40 | 9,5 | 16,025 | 106,00 |
| 25 | 18 60 | 40 | 9,5 | 18,025 | 106,00 |
| 25 | 20 60 | 50 | 9,5 | 20,025 | 106,00 |
| 32 | 20 63 | 50 | 12,5 | 20,032 | 106,00 |
| 32 | 25 63 | 60 | 12,5 | 25,032 | 106,00 |
Переходные втулки для плавающего патрона короткие
Информация о продукте
- для зажима хвостовика инструмента меньшего диаметра чем посадочное отверстие в плавающем патроне
- центральный подвод СОТС
- поводковая лыска на хвостовике инструмента обязательна
- применяется в плавающем патроне Мини Арт. 4169
| 0,01 A d3 d1 | A l2 l4 | ||||
| l1 | Артикул № Группа скидок | 4 Цена | 096 нетто | ||
| d1 мм | для хвостовика Ø d3h6 мм l1 мм | l2 мм | l4 мм | Код № | Цена/шт. в ЕВРО |
| 10 | 4 25 | 10 | 6,0 | 4,010 | 106,00 |
| 10 | 6 25 | - | 6,0 | 6,010 | 106,00 |
| 10 | 8 25 | 20 | 6,0 | 8,010 | 106,00 |
| 16 | 10 29 | 25 | 7,0 | 10,016 | 149,00 |
| 16 | 12 29 | 25 | 7,0 | 12,016 | 149,00 |
| 20 | 12 29 | 25 | 7,0 | 12,020 | 149,00 |
| 20 | 14 29 | 25 | 7,0 | 14,020 | 149,00 |
| 20 | 16 29 | 25 | 7,0 | 16,020 | 149,00 |
