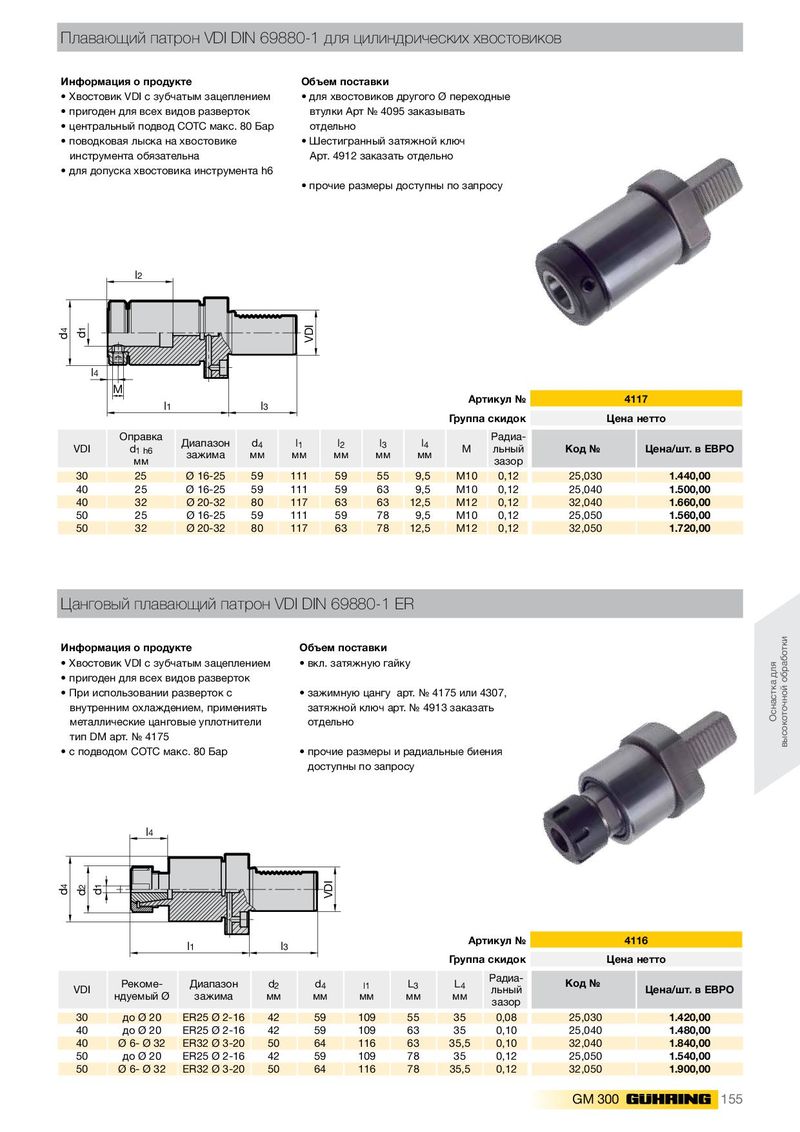

Плавающий патрон VDI DIN 69880-1 для цилиндрических хвостовиков Информация о продукте Объем поставки • Хвостовик VDI с зубчатым зацеплением • для хвостовиков другого Ø переходные • пригоден для всех видов разверток втулки Арт № 4095 заказывать • центральный подвод СОТС макс. 80 Бар отдельно • поводковая лыска на хвостовике • Шестигранный затяжной ключ инструмента обязательна Арт. 4912 заказать отдельно • для допуска хвостовика инструмента h6 • прочие размеры доступны по запросу l2 d4 d1 VDI l4 M Артикул № 4117 l1 l3 Группа скидок Цена нетто Оправка Радиа- Диа пазон d 4 l 1 l 2 l 3 l 4 VDI d 1 h6 M льный Код № Цена/шт. в ЕВРО зажима мм мм мм мм мм мм зазор 30 25 Ø 16-25 59 111 59 55 9,5 M10 0,12 25,030 1.440,00 40 25 Ø 16-25 59 111 59 63 9,5 M10 0,12 25,040 1.500,00 40 32 Ø 20-32 80 117 63 63 12,5 M12 0,12 32,040 1.660,00 50 25 Ø 16-25 59 111 59 78 9,5 M10 0,12 25,050 1.560,00 50 32 Ø 20-32 80 117 63 78 12,5 M12 0,12 32,050 1.720,00 Цанговый плавающий патрон VDI DIN 69880-1 ER Информация о продукте Объем поставки • Хвостовик VDI с зубчатым зацеплением • вкл. затяжную гайку • пригоден для всех видов разверток • При использовании разверток с • зажимную цангу арт. № 4175 или 4307, внутренним охлаждением, примениять затяжной ключ арт. № 4913 заказать металлические цанговые уплотнители отдельно Оснастка для тип DM арт. № 4175 высокоточной обработки • с подводом СОТС макс. 80 Бар • прочие размеры и радиальные биения доступны по запросу l4 d4 d2 d1 VDI Артикул № 4116 l1 l3 Группа скидок Цена нетто Радиа- Рекоме- Диапазон d 2 d 4 l1 L 3 L 4 Код № VDI льный Цена/шт. в ЕВРО ндуемый Ø зажима мм мм мм мм мм зазор 30 до Ø 20 ER25 Ø 2-16 42 59 109 55 35 0,08 25,030 1.420,00 40 до Ø 20 ER25 Ø 2-16 42 59 109 63 35 0,10 25,040 1.480,00 40 Ø 6- Ø 32 ER32 Ø 3-20 50 64 116 63 35,5 0,10 32,040 1.840,00 50 до Ø 20 ER25 Ø 2-16 42 59 109 78 35 0,12 25,050 1.540,00 50 Ø 6- Ø 32 ER32 Ø 3-20 50 64 116 78 35,5 0,12 32,050 1.900,00 GM 300 155
