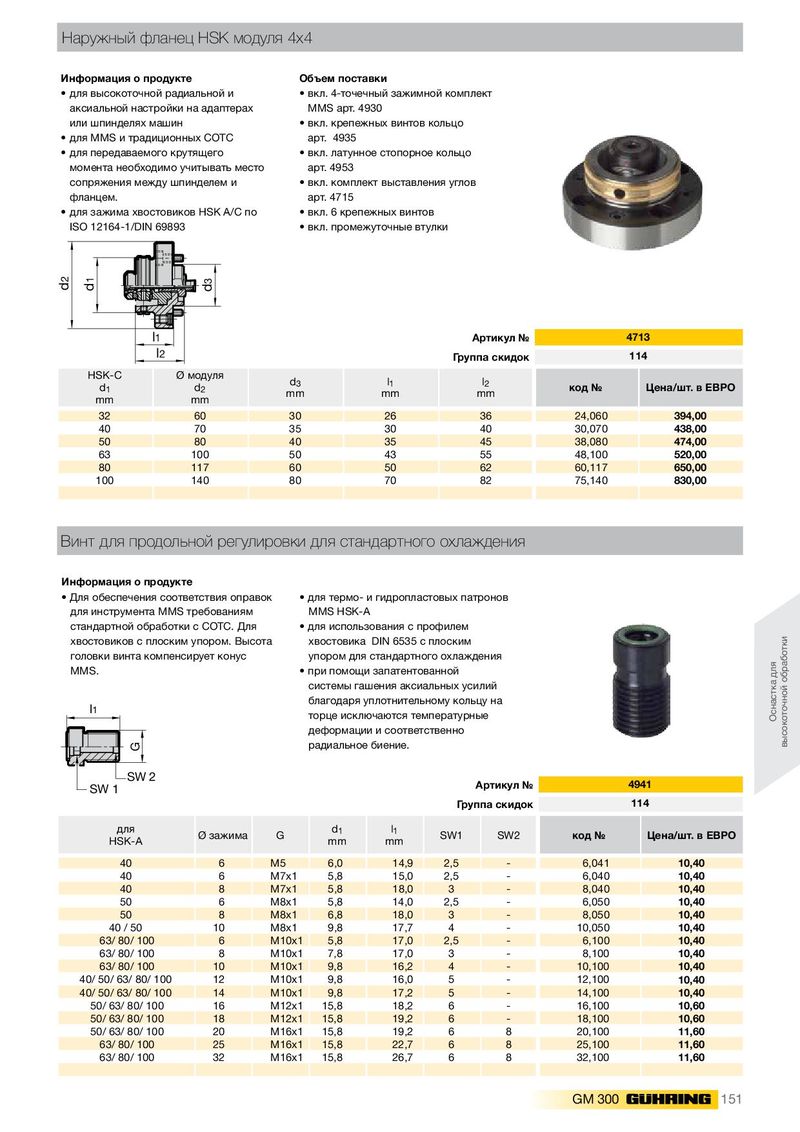

Наружный фланец HSK модуля 4х4
- для высокоточной радиальной и
- вкл. 4-точечный зажимной комплект
| аксиальной настройки на адаптерах | MMS арт. 4930 |
| или шпинделях машин | • вкл. крепежных винтов кольцо |
- для MMS и традиционных СОТС арт. 4935
- для передаваемого крутящего
- вкл. латунное стопорное кольцо
| момента необходимо учитывать место | арт. 4953 |
| сопряжения между шпинделем и | • вкл. комплект выставления углов |
| фланцем. | арт. 4715 |
- для зажима хвостовиков HSK A/C по
- вкл. 6 крепежных винтов
ISO 12164-1/DIN 69893 вкл. промежуточные втулки
| d1 d2 | d3 | |||||
| l2 l1 | Артикул № Группа скидок | 4713 114 | ||||
| HSK-C d1 mm | Ø модуля d2 mm | d3 mm | l1 mm | l2 mm | код № | Цена/шт. в ЕВРО |
| 32 | 60 | 30 | 26 | 36 | 24,060 | 394,00 |
| 40 | 70 | 35 | 30 | 40 | 30,070 | 438,00 |
| 50 | 80 | 40 | 35 | 45 | 38,080 | 474,00 |
| 63 | 100 | 50 | 43 | 55 | 48,100 | 520,00 |
| 80 | 117 | 60 | 50 | 62 | 60,117 | 650,00 |
| 100 | 140 | 80 | 70 | 82 | 75,140 | 830,00 |
Винт для продольной регулировки для стандартного охлаждения
Информация о продукте
- Для обеспечения соответствия оправок
- для термо- и гидропластовых патронов
| для инструмента MMS требованиям | MMS HSK-A |
| стандартной обработки с СОТС. Для | • для использования с профилем |
| хвостовиков с плоским упором. Высота | хвостовика DIN 6535 с плоским |
| головки винта компенсирует конус | упором для стандартного охлаждения |
| MMS. | • при помощи запатентованной |
системы гашения аксиальных усилий благодаря уплотнительному кольцу на l1 торце исключаются температурные
деформации и соответственно радиальное биение. SW 2
| SW 1 | Артикул № | 4941 | |
| Группа скидок | 114 |
для d1 l1
Ø зажима G SW1 SW2 код № Цена/шт. в ЕВРО
HSK-A mm mm
| 40 | 6 | M5 | 6,0 | 14,9 | 2,5 | - | 6,041 | 10,40 | |
| 40 | 6 | M7x1 | 5,8 | 15,0 | 2,5 | - | 6,040 | 10,40 | |
| 40 | 8 | M7x1 | 5,8 | 18,0 | 3 | - | 8,040 | 10,40 | |
| 50 | 6 | M8x1 | 5,8 | 14,0 | 2,5 | - | 6,050 | 10,40 | |
| 50 | 8 | M8x1 | 6,8 | 18,0 | 3 | - | 8,050 | 10,40 | |
| 40 / 50 | 10 | M8x1 | 9,8 | 17,7 | 4 | - | 10,050 | 10,40 | |
| 63/ 80/ 100 | 6 | M10x1 | 5,8 | 17,0 | 2,5 | - | 6,100 | 10,40 | |
| 63/ 80/ 100 | 8 | M10x1 | 7,8 | 17,0 | 3 | - | 8,100 | 10,40 | |
| 63/ 80/ 100 | 10 | M10x1 | 9,8 | 16,2 | 4 | - | 10,100 | 10,40 | |
| 40/ 50/ 63/ 80/ 100 | 12 | M10x1 | 9,8 | 16,0 | 5 | - | 12,100 | 10,40 | |
| 40/ 50/ 63/ 80/ 100 | 14 | M10x1 | 9,8 | 17,2 | 5 | - | 14,100 | 10,40 | |
| 50/ 63/ 80/ 100 | 16 | M12x1 | 15,8 | 18,2 | 6 | - | 16,100 | 10,60 | |
| 50/ 63/ 80/ 100 | 18 | M12x1 | 15,8 | 19,2 | 6 | - | 18,100 | 10,60 | |
| 50/ 63/ 80/ 100 | 20 | M16x1 | 15,8 | 19,2 | 6 | 8 | 20,100 | 11,60 | |
| 63/ 80/ 100 | 25 | M16x1 | 15,8 | 22,7 | 6 | 8 | 25,100 | 11,60 | |
| 63/ 80/ 100 | 32 | M16x1 | 15,8 | 26,7 | 6 | 8 | 32,100 | 11,60 |
