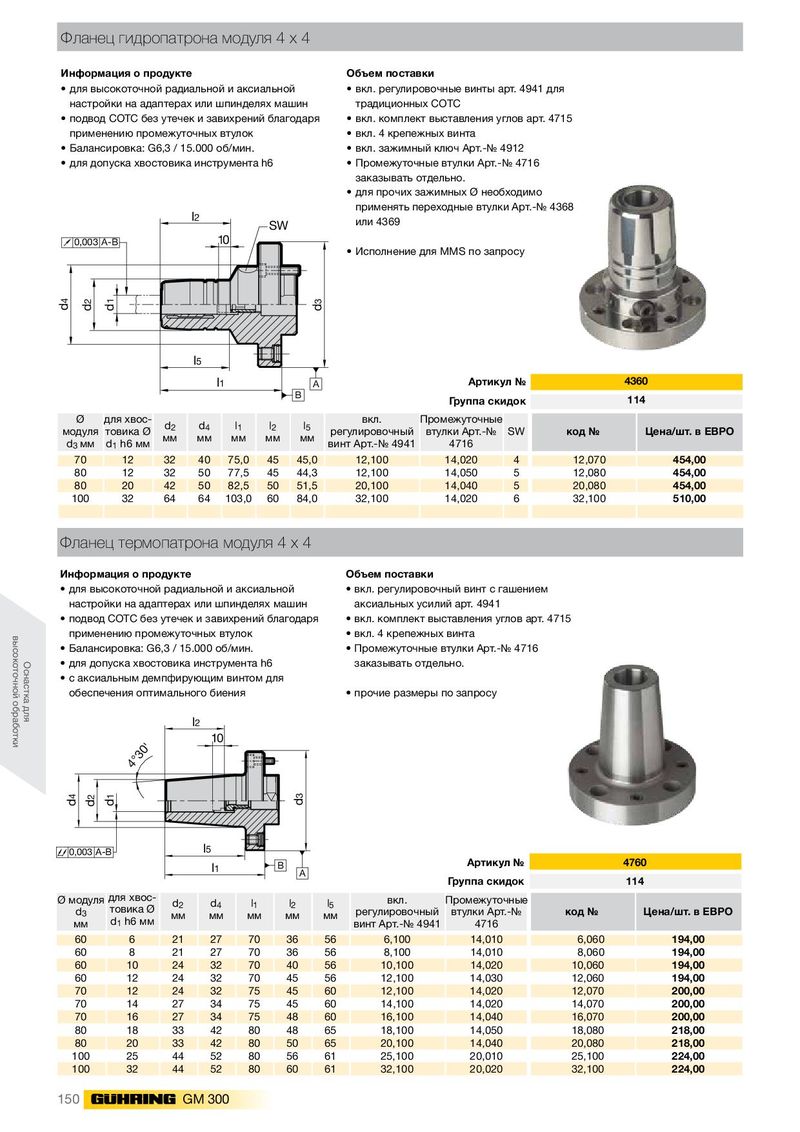

Фланец гидропатрона модуля 4 х 4
- для высокоточной радиальной и аксиальной
- вкл. регулировочные винты арт. 4941 для
настройки на адаптерах или шпинделях машин традиционных СОТС
- подвод СОТС без утечек и завихрений благодаря
- вкл. комплект выставления углов арт. 4715
применению промежуточных втулок вкл. 4 крепежных винта
- Балансировка: G6,3 / 15.000 об/мин.
- вкл. зажимный ключ Арт.-№ 4912
- для допуска хвостовика инструмента h6
- Промежуточные втулки Арт.-№ 4716
заказывать отдельно.
- для прочих зажимных Ø необходимо применять переходные втулки Арт.-№ 4368
| d2 d4 0,003 | d1 A-B | 10 l5 l2 | SW | d3 | или 4369 • Исполнение | для MMS по запросу | ||
| l1 | A B | Артикул № Группа скидок | 4360 114 | |||||
| Ø модуля d3мм | для хвос- товика Ø d1h6 мм | d2 мм | d4 мм l1 мм | l2 мм | l5 мм | вкл. регулировочный винт Арт.-№ 4941 | Промежуточные втулки Арт.-№ 4716 SW | код № Цена/шт. в ЕВРО |
| 70 | 12 | 32 | 40 75,0 | 45 | 45,0 | 12,100 | 14,020 4 | 12,070 454,00 |
| 80 | 12 | 32 | 50 77,5 | 45 | 44,3 | 12,100 | 14,050 5 | 12,080 454,00 |
| 80 | 20 | 42 | 50 82,5 | 50 | 51,5 | 20,100 | 14,040 5 | 20,080 454,00 |
| 100 | 32 | 64 | 64 103,0 | 60 | 84,0 | 32,100 | 14,020 6 | 32,100 510,00 |
Фланец термопатрона модуля 4 х 4
Информация о продукте Объем поставки
- для высокоточной радиальной и аксиальной
- вкл. регулировочный винт с гашением
настройки на адаптерах или шпинделях машин аксиальных усилий арт. 4941
- подвод СОТС без утечек и завихрений благодаря
- вкл. комплект выставления углов арт. 4715
применению промежуточных втулок вкл. 4 крепежных винта
- Балансировка: G6,3 / 15.000 об/мин.
- Промежуточные втулки Арт.-№ 4716
- для допуска хвостовика инструмента h6 заказывать отдельно.
- с аксиальным демпфирующим винтом для обеспечения оптимального биения прочие размеры по запросу
| 4°30' 0,003 A-B d1 d2 d4 | l2 | 10 l5 | d3 | ||||||
| l1 | B | Артикул № | 4760 | ||||||
| A | Группа скидок | 114 | |||||||
| Ø модуля для хвос- | d2 | d4 | l1 | l2 | l5 | вкл. | Промежуточные | ||
| d3 мм товика Ø d1h6 мм | мм | мм | мм | мм | мм | регулировочный винт Арт.-№ 4941 | втулки Арт.-№ 4716 | код № | Цена/шт. в ЕВРО |
| 60 6 | 21 | 27 | 70 | 36 | 56 | 6,100 | 14,010 | 6,060 | 194,00 |
| 60 8 | 21 | 27 | 70 | 36 | 56 | 8,100 | 14,010 | 8,060 | 194,00 |
| 60 10 | 24 | 32 | 70 | 40 | 56 | 10,100 | 14,020 | 10,060 | 194,00 |
| 60 12 | 24 | 32 | 70 | 45 | 56 | 12,100 | 14,030 | 12,060 | 194,00 |
| 70 12 | 24 | 32 | 75 | 45 | 60 | 12,100 | 14,020 | 12,070 | 200,00 |
| 70 14 | 27 | 34 | 75 | 45 | 60 | 14,100 | 14,020 | 14,070 | 200,00 |
| 70 16 | 27 | 34 | 75 | 48 | 60 | 16,100 | 14,040 | 16,070 | 200,00 |
| 80 18 | 33 | 42 | 80 | 48 | 65 | 18,100 | 14,050 | 18,080 | 218,00 |
| 80 20 | 33 | 42 | 80 | 50 | 65 | 20,100 | 14,040 | 20,080 | 218,00 |
| 100 25 | 44 | 52 | 80 | 56 | 61 | 25,100 | 20,010 | 25,100 | 224,00 |
| 100 32 | 44 | 52 | 80 | 60 | 61 | 32,100 | 20,020 | 32,100 | 224,00 |
