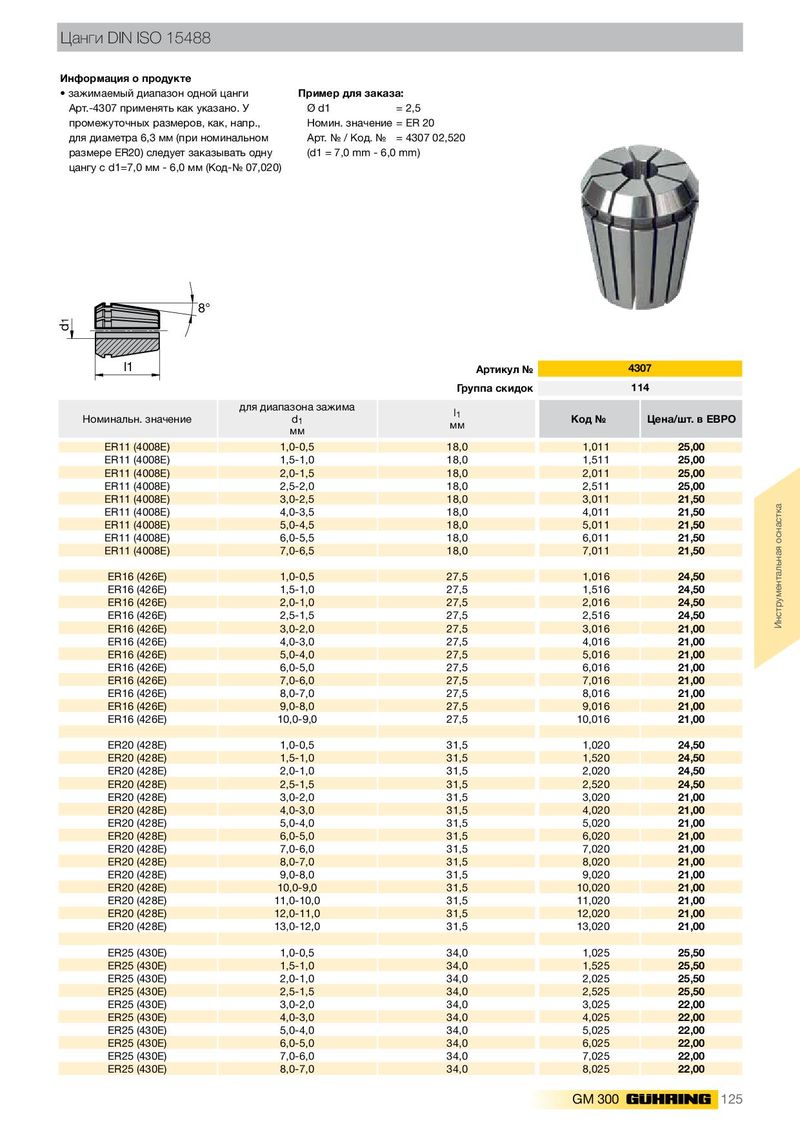

Цанги DIN ISO 15488
- зажимаемый диапазон одной цанги Пример для заказа:
Арт.-4307 применять как указано. У Ø d1 = 2,5
промежуточных размеров, как, напр., Номин. значение = ER 20 для диаметра 6,3 мм (при номинальном Арт. № / Код. № = 4307 02,520 размере ER20) следует заказывать одну (d1 = 7,0 mm - 6,0 mm) цангу с d1=7,0 мм - 6,0 мм (Код-№ 07,020)
8°
| l1 | Артикул № | 4307 | ||
| Группа скидок | 114 | |||
| для диапазона зажима | l | |||
| Номинальн. значение | d1 | 1 мм | Код № | Цена/шт. в ЕВРО |
| мм | ||||
| ER11 (4008E) | 1,0-0,5 | 18,0 | 1,011 | 25,00 |
| ER11 (4008E) | 1,5-1,0 | 18,0 | 1,511 | 25,00 |
| ER11 (4008E) | 2,0-1,5 | 18,0 | 2,011 | 25,00 |
| ER11 (4008E) | 2,5-2,0 | 18,0 | 2,511 | 25,00 |
| ER11 (4008E) | 3,0-2,5 | 18,0 | 3,011 | 21,50 |
| ER11 (4008E) | 4,0-3,5 | 18,0 | 4,011 | 21,50 |
| ER11 (4008E) | 5,0-4,5 | 18,0 | 5,011 | 21,50 |
| ER11 (4008E) | 6,0-5,5 | 18,0 | 6,011 | 21,50 |
| ER11 (4008E) | 7,0-6,5 | 18,0 | 7,011 | 21,50 |
| ER16 (426E) | 1,0-0,5 | 27,5 | 1,016 | 24,50 |
| ER16 (426E) | 1,5-1,0 | 27,5 | 1,516 | 24,50 |
| ER16 (426E) | 2,0-1,0 | 27,5 | 2,016 | 24,50 |
| ER16 (426E) | 2,5-1,5 | 27,5 | 2,516 | 24,50 |
| ER16 (426E) | 3,0-2,0 | 27,5 | 3,016 | 21,00 |
| ER16 (426E) | 4,0-3,0 | 27,5 | 4,016 | 21,00 |
| ER16 (426E) | 5,0-4,0 | 27,5 | 5,016 | 21,00 |
| ER16 (426E) | 6,0-5,0 | 27,5 | 6,016 | 21,00 |
| ER16 (426E) | 7,0-6,0 | 27,5 | 7,016 | 21,00 |
| ER16 (426E) | 8,0-7,0 | 27,5 | 8,016 | 21,00 |
| ER16 (426E) | 9,0-8,0 | 27,5 | 9,016 | 21,00 |
| ER16 (426E) | 10,0-9,0 | 27,5 | 10,016 | 21,00 |
| ER20 (428E) | 1,0-0,5 | 31,5 | 1,020 | 24,50 |
| ER20 (428E) | 1,5-1,0 | 31,5 | 1,520 | 24,50 |
| ER20 (428E) | 2,0-1,0 | 31,5 | 2,020 | 24,50 |
| ER20 (428E) | 2,5-1,5 | 31,5 | 2,520 | 24,50 |
| ER20 (428E) | 3,0-2,0 | 31,5 | 3,020 | 21,00 |
| ER20 (428E) | 4,0-3,0 | 31,5 | 4,020 | 21,00 |
| ER20 (428E) | 5,0-4,0 | 31,5 | 5,020 | 21,00 |
| ER20 (428E) | 6,0-5,0 | 31,5 | 6,020 | 21,00 |
| ER20 (428E) | 7,0-6,0 | 31,5 | 7,020 | 21,00 |
| ER20 (428E) | 8,0-7,0 | 31,5 | 8,020 | 21,00 |
| ER20 (428E) | 9,0-8,0 | 31,5 | 9,020 | 21,00 |
| ER20 (428E) | 10,0-9,0 | 31,5 | 10,020 | 21,00 |
| ER20 (428E) | 11,0-10,0 | 31,5 | 11,020 | 21,00 |
| ER20 (428E) | 12,0-11,0 | 31,5 | 12,020 | 21,00 |
| ER20 (428E) | 13,0-12,0 | 31,5 | 13,020 | 21,00 |
| ER25 (430E) | 1,0-0,5 | 34,0 | 1,025 | 25,50 |
| ER25 (430E) | 1,5-1,0 | 34,0 | 1,525 | 25,50 |
| ER25 (430E) | 2,0-1,0 | 34,0 | 2,025 | 25,50 |
| ER25 (430E) | 2,5-1,5 | 34,0 | 2,525 | 25,50 |
| ER25 (430E) | 3,0-2,0 | 34,0 | 3,025 | 22,00 |
| ER25 (430E) | 4,0-3,0 | 34,0 | 4,025 | 22,00 |
| ER25 (430E) | 5,0-4,0 | 34,0 | 5,025 | 22,00 |
| ER25 (430E) | 6,0-5,0 | 34,0 | 6,025 | 22,00 |
| ER25 (430E) | 7,0-6,0 | 34,0 | 7,025 | 22,00 |
| ER25 (430E) | 8,0-7,0 | 34,0 | 8,025 | 22,00 |
