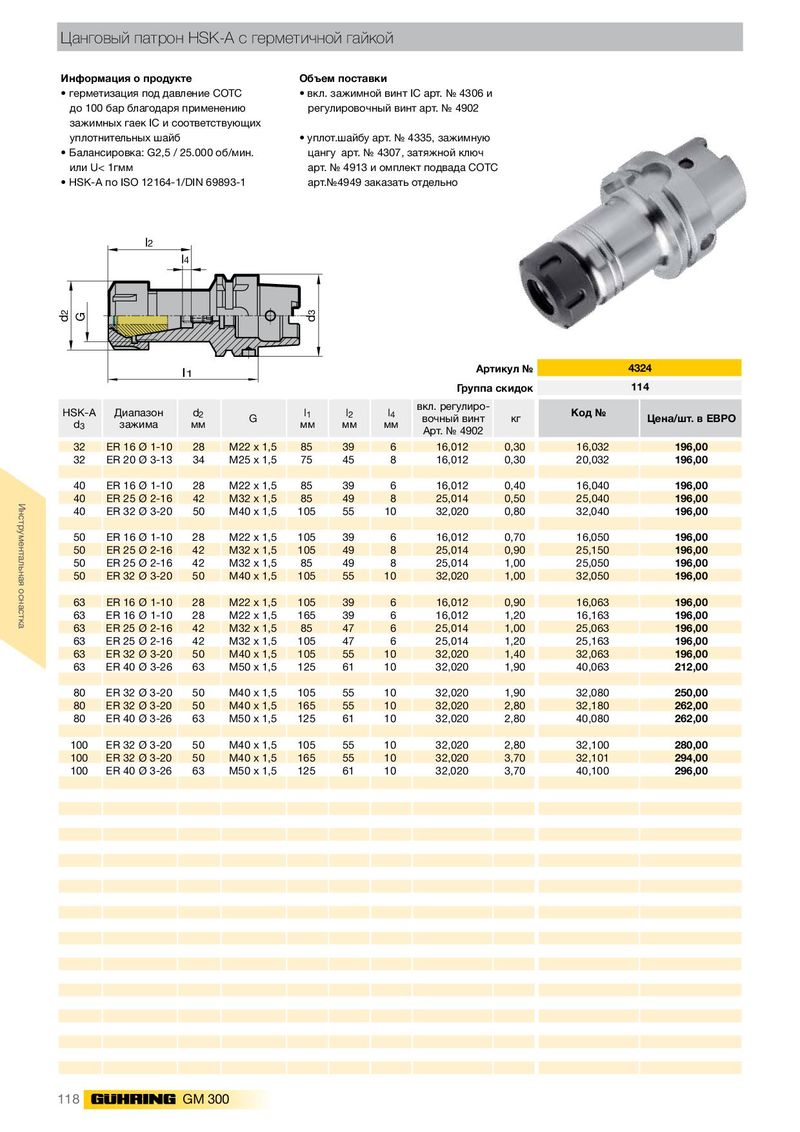

Цанговый патрон HSK-А с герметичной гайкой
- герметизация под давление СОТС
- вкл. зажимной винт IC арт. № 4306 и
| до 100 бар благодаря применению | регулировочный винт арт. № 4902 |
| зажимных гаек IC и соответствующих | |
| уплотнительных шайб | • уплот.шайбу арт. № 4335, зажимную |
- Балансировка: G2,5 / 25.000 об/мин. цангу арт. № 4307, затяжной ключ или U< 1гмм арт. № 4913 и омплект подвада СОТС
- HSK-A по ISO 12164-1/DIN 69893-1 арт.№4949 заказать отдельно
| d2 G | l2 | l4 | d3 | |||||||
| l1 | Арт | икул № | 43 | 24 | ||||||
| Группа | скидок | 1 | 14 | |||||||
| HSK-A d3 | Диапазон зажима | d2 мм | G | l1 мм | l2 мм | l4 мм | вкл. регулиро- вочный винт Арт. № 4902 | кг | Код № | Цена/шт. в ЕВРО |
| 32 | ER 16 Ø 1-10 | 28 | M22 x 1,5 | 85 | 39 | 6 | 16,012 | 0,30 | 16,032 | 196,00 |
| 32 | ER 20 Ø 3-13 | 34 | M25 x 1,5 | 75 | 45 | 8 | 16,012 | 0,30 | 20,032 | 196,00 |
| 40 | ER 16 Ø 1-10 | 28 | M22 x 1,5 | 85 | 39 | 6 | 16,012 | 0,40 | 16,040 | 196,00 |
| 40 | ER 25 Ø 2-16 | 42 | M32 x 1,5 | 85 | 49 | 8 | 25,014 | 0,50 | 25,040 | 196,00 |
| 40 | ER 32 Ø 3-20 | 50 | M40 x 1,5 | 105 | 55 | 10 | 32,020 | 0,80 | 32,040 | 196,00 |
| 50 | ER 16 Ø 1-10 | 28 | M22 x 1,5 | 105 | 39 | 6 | 16,012 | 0,70 | 16,050 | 196,00 |
| 50 | ER 25 Ø 2-16 | 42 | M32 x 1,5 | 105 | 49 | 8 | 25,014 | 0,90 | 25,150 | 196,00 |
| 50 | ER 25 Ø 2-16 | 42 | M32 x 1,5 | 85 | 49 | 8 | 25,014 | 1,00 | 25,050 | 196,00 |
| 50 | ER 32 Ø 3-20 | 50 | M40 x 1,5 | 105 | 55 | 10 | 32,020 | 1,00 | 32,050 | 196,00 |
| 63 | ER 16 Ø 1-10 | 28 | M22 x 1,5 | 105 | 39 | 6 | 16,012 | 0,90 | 16,063 | 196,00 |
| 63 | ER 16 Ø 1-10 | 28 | M22 x 1,5 | 165 | 39 | 6 | 16,012 | 1,20 | 16,163 | 196,00 |
| 63 | ER 25 Ø 2-16 | 42 | M32 x 1,5 | 85 | 47 | 6 | 25,014 | 1,00 | 25,063 | 196,00 |
| 63 | ER 25 Ø 2-16 | 42 | M32 x 1,5 | 105 | 47 | 6 | 25,014 | 1,20 | 25,163 | 196,00 |
| 63 | ER 32 Ø 3-20 | 50 | M40 x 1,5 | 105 | 55 | 10 | 32,020 | 1,40 | 32,063 | 196,00 |
| 63 | ER 40 Ø 3-26 | 63 | M50 x 1,5 | 125 | 61 | 10 | 32,020 | 1,90 | 40,063 | 212,00 |
| 80 | ER 32 Ø 3-20 | 50 | M40 x 15 | 105 | 55 | 10 | 32020 | 190 | 32080 | 25000 |
| 80 | ER 32 Ø 3-20 | 50 | , M40 x 1,5 | 165 | 55 | 10 | , 32,020 | , 2,80 | , 32,180 | , 262,00 |
| 80 | ER 40 Ø 3-26 | 63 | M50 x 1,5 | 125 | 61 | 10 | 32,020 | 2,80 | 40,080 | 262,00 |
| 100 | ER 32 Ø 3-20 | 50 | M40 x 1,5 | 105 | 55 | 10 | 32,020 | 2,80 | 32,100 | 280,00 |
| 100 | ER 32 Ø 3-20 | 50 | M40 x 1,5 | 165 | 55 | 10 | 32,020 | 3,70 | 32,101 | 294,00 |
| 100 | ER 40 Ø 3-26 | 63 | M50 x 1,5 | 125 | 61 | 10 | 32,020 | 3,70 | 40,100 | 296,00 |
