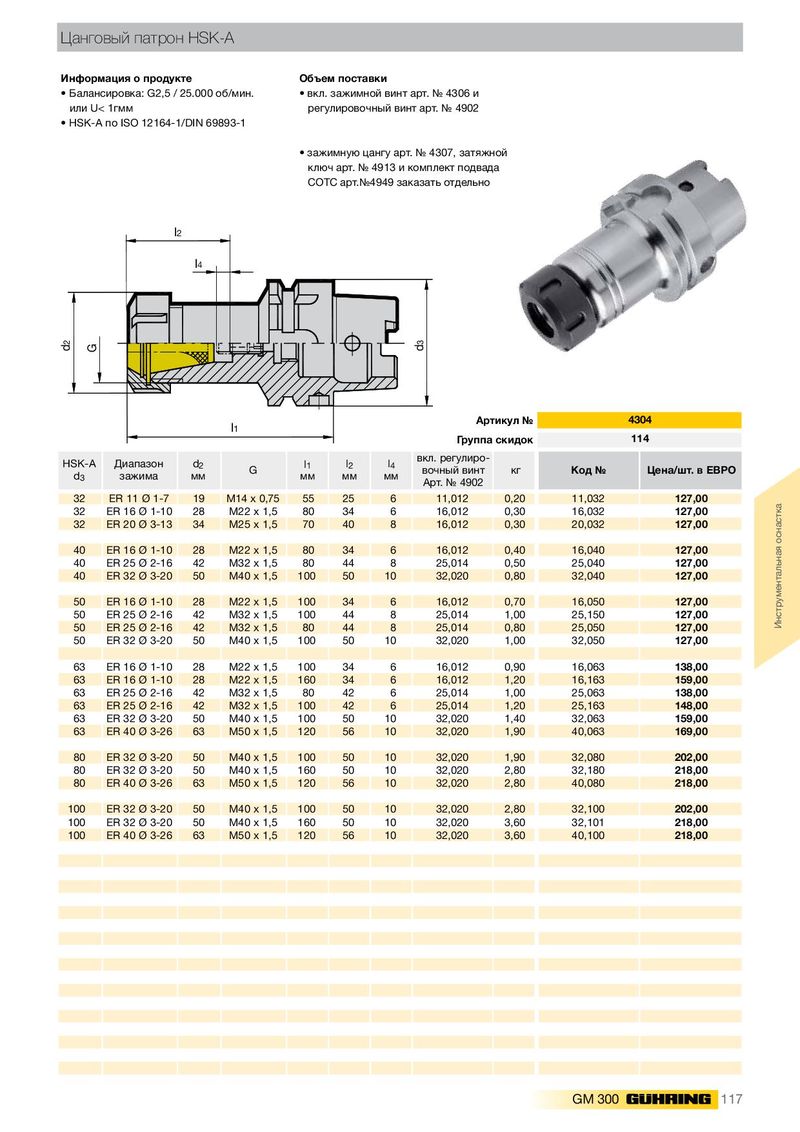

Цанговый патрон HSK-А
или U< 1гмм регулировочный винт арт. № 4902
- HSK-A по ISO 12164-1/DIN 69893-1
- зажимную цангу арт. № 4307, затяжной ключ арт. № 4913 и комплект подвада СОТС арт.№4949 заказать отдельно
| G d2 | l2 | l4 | d3 | ||||||
| l1 | Арт | икул № | 4304 | ||||||
| Группа | скидок | 114 | |||||||
| вкл. регулиро- | |||||||||
| HSK-A d3 | Диапазон зажима | d2 мм | G | l1 мм | l2 мм | l4 мм | вочный винт Арт. № 4902 | кг | Код № Цена/шт. в ЕВРО |
| 32 | ER 11 Ø 1-7 | 19 | M14 x 0,75 | 55 | 25 | 6 | 11,012 | 0,20 | 11,032 127,00 |
| 32 | ER 16 Ø 1-10 | 28 | M22 x 1,5 | 80 | 34 | 6 | 16,012 | 0,30 | 16,032 127,00 |
| 32 | ER 20 Ø 3-13 | 34 | M25 x 1,5 | 70 | 40 | 8 | 16,012 | 0,30 | 20,032 127,00 |
| 40 | ER 16 Ø 1-10 | 28 | M22 x 1,5 | 80 | 34 | 6 | 16,012 | 0,40 | 16,040 127,00 |
| 40 | ER 25 Ø 2-16 | 42 | M32 x 1,5 | 80 | 44 | 8 | 25,014 | 0,50 | 25,040 127,00 |
| 40 | ER 32 Ø 3-20 | 50 | M40 x 1,5 | 100 | 50 | 10 | 32,020 | 0,80 | 32,040 127,00 |
| 50 | ER 16 Ø 1-10 | 28 | M22 x 1,5 | 100 | 34 | 6 | 16,012 | 0,70 | 16,050 127,00 |
| 50 | ER 25 Ø 2-16 | 42 | M32 x 1,5 | 100 | 44 | 8 | 25,014 | 1,00 | 25,150 127,00 |
| 50 | ER 25 Ø 2-16 | 42 | M32 x 1,5 | 80 | 44 | 8 | 25,014 | 0,80 | 25,050 127,00 |
| 50 | ER 32 Ø 3-20 | 50 | M40 x 1,5 | 100 | 50 | 10 | 32,020 | 1,00 | 32,050 127,00 |
| 63 | ER 16 Ø 1-10 | 28 | M22 x 1,5 | 100 | 34 | 6 | 16,012 | 0,90 | 16,063 138,00 |
| 63 | ER 16 Ø 1-10 | 28 | M22 x 1,5 | 160 | 34 | 6 | 16,012 | 1,20 | 16,163 159,00 |
| 63 | ER 25 Ø 2-16 | 42 | M32 x 1,5 | 80 | 42 | 6 | 25,014 | 1,00 | 25,063 138,00 |
| 63 | ER 25 Ø 2-16 | 42 | M32 x 1,5 | 100 | 42 | 6 | 25,014 | 1,20 | 25,163 148,00 |
| 63 | ER 32 Ø 3-20 | 50 | M40 x 1,5 | 100 | 50 | 10 | 32,020 | 1,40 | 32,063 159,00 |
| 63 | ER 40 Ø 3-26 | 63 | M50 x 1,5 | 120 | 56 | 10 | 32,020 | 1,90 | 40,063 169,00 |
| 80 | ER 32 Ø 3-20 | 50 | M40 x 1,5 | 100 | 50 | 10 | 32,020 | 1,90 | 32,080 202,00 |
| 80 | ER 32 Ø 3-20 | 50 | M40 x 1,5 | 160 | 50 | 10 | 32,020 | 2,80 | 32,180 218,00 |
| 80 | ER 40 Ø 3-26 | 63 | M50 x 1,5 | 120 | 56 | 10 | 32,020 | 2,80 | 40,080 218,00 |
| 100 | ER 32 Ø 3-20 | 50 | M40 x 1,5 | 100 | 50 | 10 | 32,020 | 2,80 | 32,100 202,00 |
| 100 | ER 32 Ø 3-20 | 50 | M40 x 1,5 | 160 | 50 | 10 | 32,020 | 3,60 | 32,101 218,00 |
| 100 | ER 40 Ø 3-26 | 63 | M50 x 1,5 | 120 | 56 | 10 | 32,020 | 3,60 | 40,100 218,00 |
