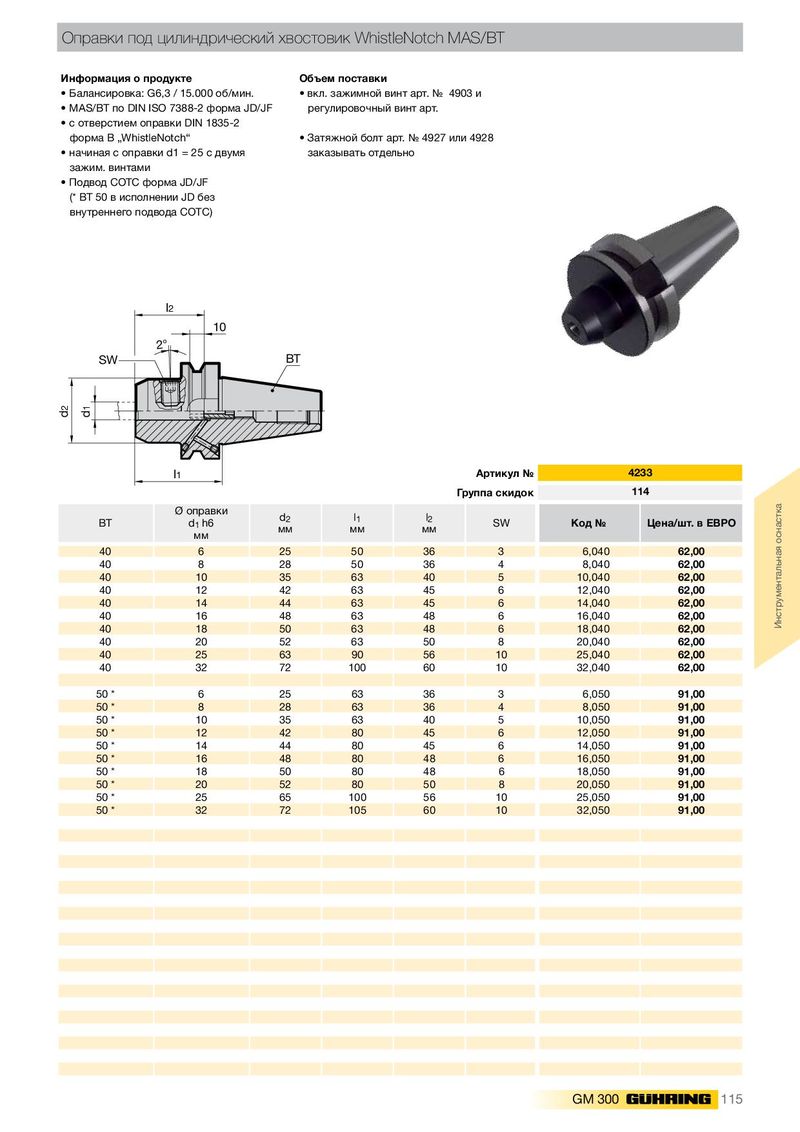

Оправки под цилиндрический хвостовик WhistleNotch MAS/BT
- MAS/BT по DIN ISO 7388-2 форма JD/JF регулировочный винт арт.
- с отверстием оправки DIN 1835-2 форма B „WhistleNotch“ Затяжной болт арт. № 4927 или 4928
- начиная с оправки d1 = 25 с двумя заказывать отдельно зажим. винтами
- Подвод СОТС форма JD/JF (* BT 50 в исполнении JD без внутреннего подвода СОТС)
| l2 | |||||||
| d2 d1 SW | 10 2° | BT | |||||
| l1 | Артикул № | 4233 | |||||
| Г | руппа скидок | 114 | |||||
| Ø оправки | |||||||
| BT | d1h6 мм | d2 мм | l1 мм | l2 мм | SW | Код № | Цена/шт. в ЕВРО |
| 40 | 6 | 25 | 50 | 36 | 3 | 6,040 | 62,00 |
| 40 | 8 | 28 | 50 | 36 | 4 | 8,040 | 62,00 |
| 40 | 10 | 35 | 63 | 40 | 5 | 10,040 | 62,00 |
| 40 | 12 | 42 | 63 | 45 | 6 | 12,040 | 62,00 |
| 40 | 14 | 44 | 63 | 45 | 6 | 14,040 | 62,00 |
| 40 | 16 | 48 | 63 | 48 | 6 | 16,040 | 62,00 |
| 40 | 18 | 50 | 63 | 48 | 6 | 18,040 | 62,00 |
| 40 | 20 | 52 | 63 | 50 | 8 | 20,040 | 62,00 |
| 40 | 25 | 63 | 90 | 56 | 10 | 25,040 | 62,00 |
| 40 | 32 | 72 | 100 | 60 | 10 | 32,040 | 62,00 |
| 50 | 6 | 25 | 63 | 36 | 3 | 6,050 | 91,00 |
| 50 | 8 | 28 | 63 | 36 | 4 | 8,050 | 91,00 |
| 50 | 10 | 35 | 63 | 40 | 5 | 10,050 | 91,00 |
| 50 | 12 | 42 | 80 | 45 | 6 | 12,050 | 91,00 |
| 50 | 14 | 44 | 80 | 45 | 6 | 14,050 | 91,00 |
| 50 | 16 | 48 | 80 | 48 | 6 | 16,050 | 91,00 |
| 50 | 18 | 50 | 80 | 48 | 6 | 18,050 | 91,00 |
| 50 | 20 | 52 | 80 | 50 | 8 | 20,050 | 91,00 |
| 50 | 25 | 65 | 100 | 56 | 10 | 25,050 | 91,00 |
| 50 | 32 | 72 | 105 | 60 | 10 | 32,050 | 91,00 |
