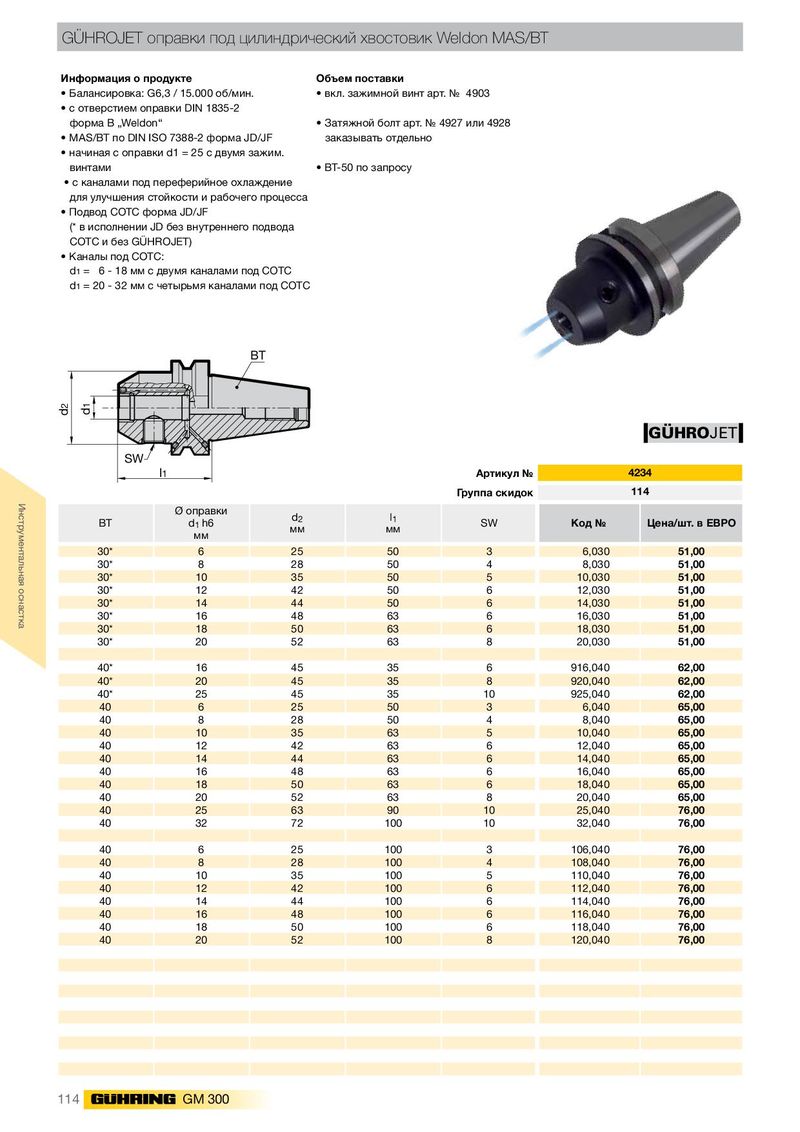

GÜHROJET оправки под цилиндрический хвостовик Weldon MAS/BT
- с отверстием оправки DIN 1835-2 форма B „Weldon“ Затяжной болт арт. № 4927 или 4928
- MAS/BT по DIN ISO 7388-2 форма JD/JF заказывать отдельно
- начиная с оправки d1 = 25 с двумя зажим. винтами BT-50 по запросу
- с каналами под переферийное охлаждение для улучшения стойкости и рабочего процесса
- Подвод СОТС форма JD/JF (* в исполнении JD без внутреннего подвода СОТС и без GÜHROJET)
- Каналы под СОТС: d1 = 6 - 18 мм с двумя каналами под СОТС d1 = 20 - 32 мм с четырьмя каналами под СОТС
BT
| d2 d1 | ||||||
| SW | GÜHROJET | |||||
| l | 1 | Артикул № | 4234 | |||
| Ø оправки | d | l | Группа скидок | 114 | ||
| BT | d1h6 мм | 2 мм | 1 мм | SW | Код № | Цена/шт. в ЕВРО |
| 30 | 6 | 25 | 50 | 3 | 6,030 | 51,00 |
| 30 | 8 | 28 | 50 | 4 | 8,030 | 51,00 |
| 30 | 10 | 35 | 50 | 5 | 10,030 | 51,00 |
| 30 | 12 | 42 | 50 | 6 | 12,030 | 51,00 |
| 30 | 14 | 44 | 50 | 6 | 14,030 | 51,00 |
| 30 | 16 | 48 | 63 | 6 | 16,030 | 51,00 |
| 30 | 18 | 50 | 63 | 6 | 18,030 | 51,00 |
| 30 | 20 | 52 | 63 | 8 | 20,030 | 51,00 |
| 40 | 16 | 45 | 35 | 6 | 916,040 | 62,00 |
| 40 | 20 | 45 | 35 | 8 | 920,040 | 62,00 |
| 40 | 25 | 45 | 35 | 10 | 925,040 | 62,00 |
| 40 | 6 | 25 | 50 | 3 | 6,040 | 65,00 |
| 40 | 8 | 28 | 50 | 4 | 8,040 | 65,00 |
| 40 | 10 | 35 | 63 | 5 | 10,040 | 65,00 |
| 40 | 12 | 42 | 63 | 6 | 12,040 | 65,00 |
| 40 | 14 | 44 | 63 | 6 | 14,040 | 65,00 |
| 40 | 16 | 48 | 63 | 6 | 16,040 | 65,00 |
| 40 | 18 | 50 | 63 | 6 | 18,040 | 65,00 |
| 40 | 20 | 52 | 63 | 8 | 20,040 | 65,00 |
| 40 | 25 | 63 | 90 | 10 | 25,040 | 76,00 |
| 40 | 32 | 72 | 100 | 10 | 32,040 | 76,00 |
| 40 | 6 | 25 | 100 | 3 | 106,040 | 76,00 |
| 40 | 8 | 28 | 100 | 4 | 108,040 | 76,00 |
| 40 | 10 | 35 | 100 | 5 | 110,040 | 76,00 |
| 40 | 12 | 42 | 100 | 6 | 112,040 | 76,00 |
| 40 | 14 | 44 | 100 | 6 | 114,040 | 76,00 |
| 40 | 16 | 48 | 100 | 6 | 116,040 | 76,00 |
| 40 | 18 | 50 | 100 | 6 | 118,040 | 76,00 |
| 40 | 20 | 52 | 100 | 8 | 120,040 | 76,00 |
