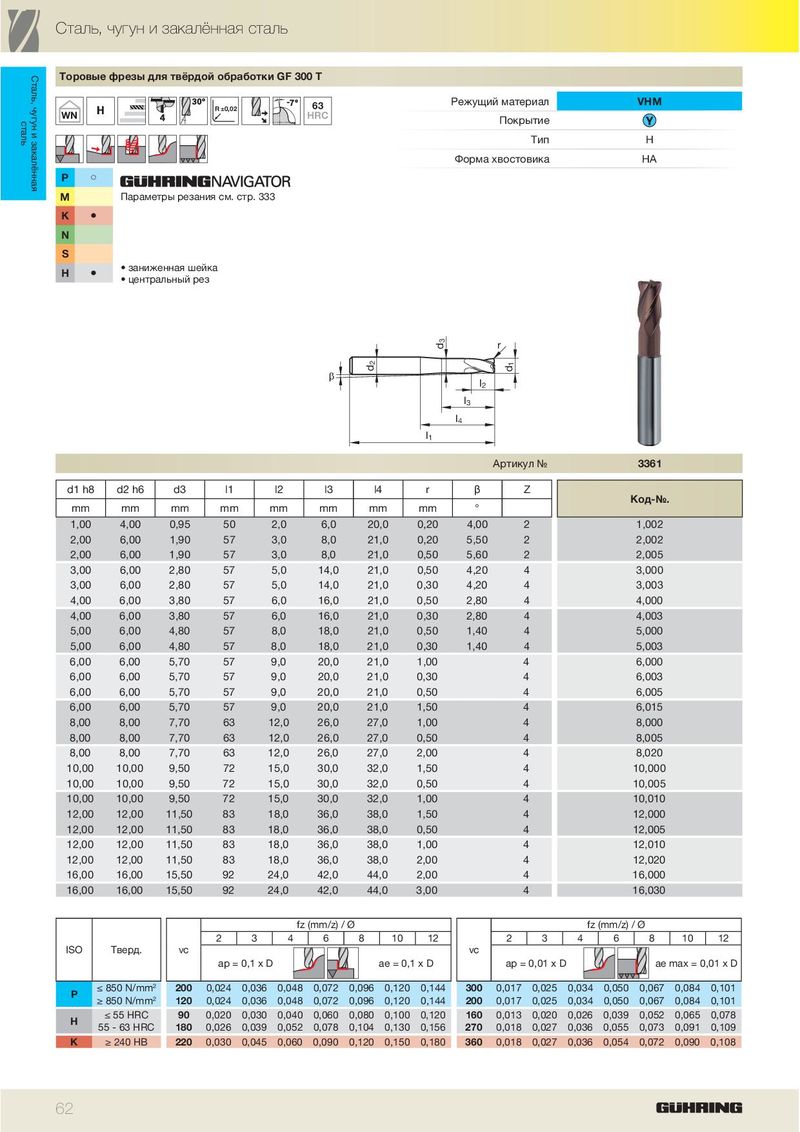

Каталог Guhring фрезерный инструмент - страница 68

Сталь, чугун и закалённая сталь Сталь, чугун и закалённая Торовые фрезы для твёрдой обработки GF 300 T Режущий материал VHM R±0,02 63 сталь WN HRC Покрытие Тип H Форма хвостовика HA P ã M Параметры резания см. стр. 333 K ä N S • заниженная шейка H ä • центральный рез 3 d r 2 1 d d E l 2 l 3 l 4 l 1 Артикул № 3361 d1 h8 d2 h6 d3 l1 l2 l3 l4 r β Z Код-№. mm mm mm mm mm mm mm mm ° 1,00 4,00 0,95 50 2,0 6,0 20,0 0,20 4,00 2 1,002 2,00 6,00 1,90 57 3,0 8,0 21,0 0,20 5,50 2 2,002 2,00 6,00 1,90 57 3,0 8,0 21,0 0,50 5,60 2 2,005 3,00 6,00 2,80 57 5,0 14,0 21,0 0,50 4,20 4 3,000 3,00 6,00 2,80 57 5,0 14,0 21,0 0,30 4,20 4 3,003 4,00 6,00 3,80 57 6,0 16,0 21,0 0,50 2,80 4 4,000 4,00 6,00 3,80 57 6,0 16,0 21,0 0,30 2,80 4 4,003 5,00 6,00 4,80 57 8,0 18,0 21,0 0,50 1,40 4 5,000 5,00 6,00 4,80 57 8,0 18,0 21,0 0,30 1,40 4 5,003 6,00 6,00 5,70 57 9,0 20,0 21,0 1,00 4 6,000 6,00 6,00 5,70 57 9,0 20,0 21,0 0,30 4 6,003 6,00 6,00 5,70 57 9,0 20,0 21,0 0,50 4 6,005 6,00 6,00 5,70 57 9,0 20,0 21,0 1,50 4 6,015 8,00 8,00 7,70 63 12,0 26,0 27,0 1,00 4 8,000 8,00 8,00 7,70 63 12,0 26,0 27,0 0,50 4 8,005 8,00 8,00 7,70 63 12,0 26,0 27,0 2,00 4 8,020 10,00 10,00 9,50 72 15,0 30,0 32,0 1,50 4 10,000 10,00 10,00 9,50 72 15,0 30,0 32,0 0,50 4 10,005 10,00 10,00 9,50 72 15,0 30,0 32,0 1,00 4 10,010 12,00 12,00 11,50 83 18,0 36,0 38,0 1,50 4 12,000 12,00 12,00 11,50 83 18,0 36,0 38,0 0,50 4 12,005 12,00 12,00 11,50 83 18,0 36,0 38,0 1,00 4 12,010 12,00 12,00 11,50 83 18,0 36,0 38,0 2,00 4 12,020 16,00 16,00 15,50 92 24,0 42,0 44,0 2,00 4 16,000 16,00 16,00 15,50 92 24,0 42,0 44,0 3,00 4 16,030 fz (mm/z) / Ø fz (mm/z) / Ø 2 3 4 6 8 10 12 2 3 4 6 8 10 12 ISO Тверд. vc vc ap = 0,1 x D ae = 0,1 x D ap = 0,01 x D ae max = 0,01 x D ≤ 850 N/mm 2 200 0,024 0,036 0,048 0,072 0,096 0,120 0,144 300 0,017 0,025 0,034 0,050 0,067 0,084 0,101 P ≥ 850 N/mm 2 120 0,024 0,036 0,048 0,072 0,096 0,120 0,144 200 0,017 0,025 0,034 0,050 0,067 0,084 0,101 ≤ 55 HRC 90 0,020 0,030 0,040 0,060 0,080 0,100 0,120 160 0,013 0,020 0,026 0,039 0,052 0,065 0,078 H 55 - 63 HRC 180 0,026 0,039 0,052 0,078 0,104 0,130 0,156 270 0,018 0,027 0,036 0,055 0,073 0,091 0,109 K ≥ 240 HB 220 0,030 0,045 0,060 0,090 0,120 0,150 0,180 360 0,018 0,027 0,036 0,054 0,072 0,090 0,108 62
