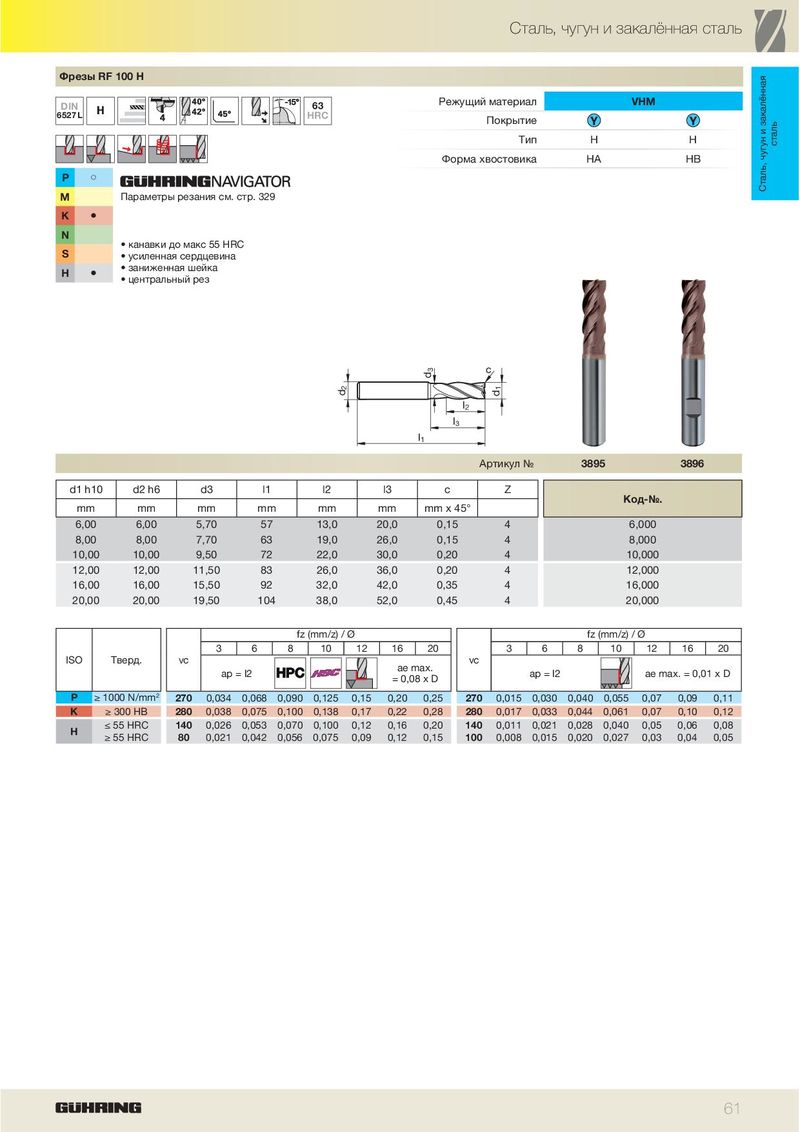

Фрезы RF 100 H

DIN 6527L

P ã M Параметры резания см. стр. 329 K ä N

канавки до макс 55 HRC

S усиленная сердцевина ä заниженная шейка H

центральный рез

63 HRC

Режущий материал VHM Покрытие

	Тип	H	H
Форма хвостовика		HA	HB

					d	2	l1 l d3	l2 3 c	d1
								Ар	тикул	№	389	5		3896
d1 h10	d2 h6	d3	l1		l2	l3	c		Z			К	-№
mm	mm	mm	mm		mm	mm	mm x	45°					д.
6,00	6,00	5,70	57		13,0	20,0	0,15		4			6	,000
8,00	8,00	7,70	63		19,0	26,0	0,15		4			8	,000
10,00	10,00	9,50	72		22,0	30,0	0,20		4			1	0,000
12,00	12,00	11,50	83		26,0	36,0	0,20		4			1	2,000
16,00	16,00	15,50	92		32,0	42,0	0,35		4			1	6,000
20,00	20,00	19,50	104		38,0	52,0	0,45		4			2	0,000
				fz	(mm/z)/	Ø					fz	(mm/z)/	Ø
		3	6	8	10	12 16	20		3	6	8	10	12	16	20
ISO Тв	ерд.	vc ap	= l2			ae m = 0,0	ax. 8 x D	vc		ap = l2			ae m	ax. = 0,0	1 x D
P ≥ 100	0 N/mm2	270 0,034	0,068	0,090	0,125	0,15 0,20	0,25	270	0,015	0,030	0,040	0,055	0,07	0,09	0,11
K ≥ 3	00 HB	280 0,038	0,075	0,100	0,138	0,17 0,22	0,28	280	0,017	0,033	0,044	0,061	0,07	0,10	0,12
H ≤ 5	5 HRC	140 0,026	0,053	0,070	0,100	0,12 0,16	0,20	140	0,011	0,021	0,028	0,040	0,05	0,06	0,08
≥ 5	5 HRC	80 0,021	0,042	0,056	0,075	0,09 0,12	0,15	100	0,008	0,015	0,020	0,027	0,03	0,04	0,05
