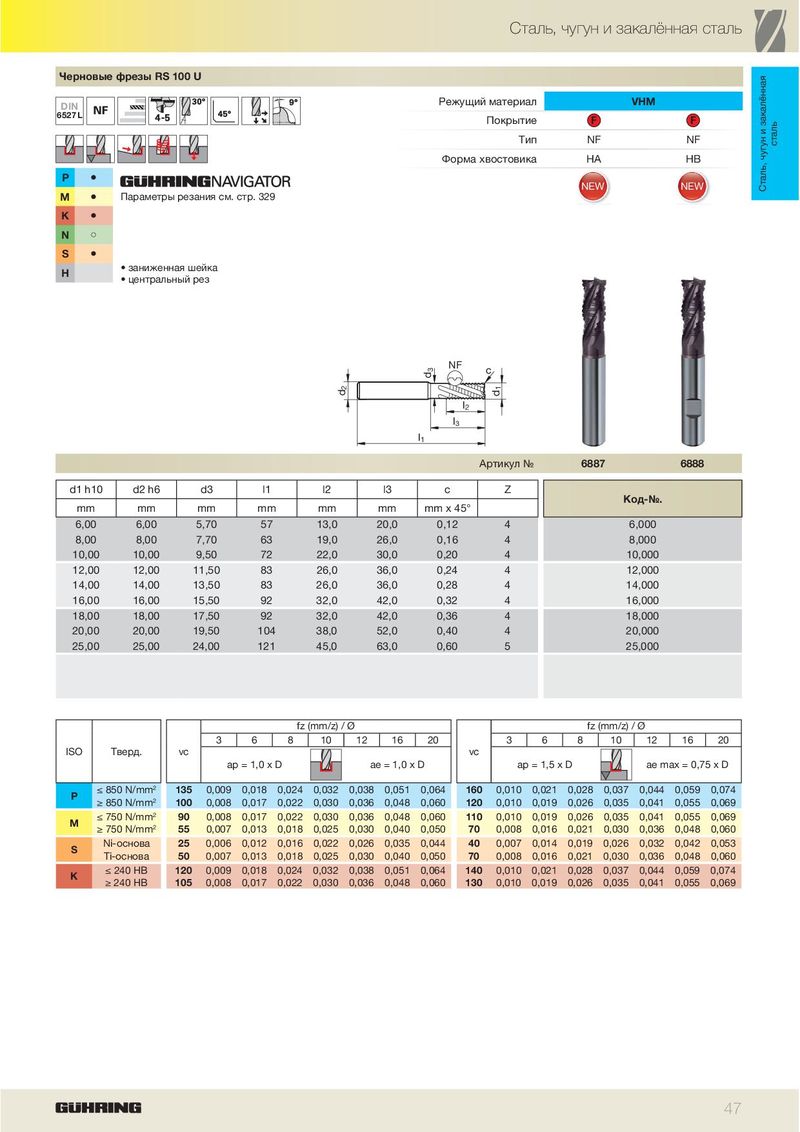

Каталог Guhring фрезерный инструмент - страница 53

Сталь, чугун и закалённая сталь Черновые фрезы RS 100 U Режущий материал VHM DIN 6527 L Покрытие F F Тип NF NF сталь Форма хвостовика HA HB P ä NEW NEW Сталь, чугун и закалённая M ä Параметры резания см. стр. 329 K ä N ã S ä • заниженная шейка H • центральный рез 3 NF c d 2 1 d d l 2 l 3 l 1 Артикул № 6887 6888 d1 h10 d2 h6 d3 l1 l2 l3 c Z Код-№. mm mm mm mm mm mm mm x 45° 6,00 6,00 5,70 57 13,0 20,0 0,12 4 6,000 8,00 8,00 7,70 63 19,0 26,0 0,16 4 8,000 10,00 10,00 9,50 72 22,0 30,0 0,20 4 10,000 12,00 12,00 11,50 83 26,0 36,0 0,24 4 12,000 14,00 14,00 13,50 83 26,0 36,0 0,28 4 14,000 16,00 16,00 15,50 92 32,0 42,0 0,32 4 16,000 18,00 18,00 17,50 92 32,0 42,0 0,36 4 18,000 20,00 20,00 19,50 104 38,0 52,0 0,40 4 20,000 25,00 25,00 24,00 121 45,0 63,0 0,60 5 25,000 fz (mm/z) / Ø fz (mm/z) / Ø 3 6 8 10 12 16 20 3 6 8 10 12 16 20 ISO Тверд. vc vc ap = 1,0 x D ae = 1,0 x D ap = 1,5 x D ae max = 0,75 x D ≤ 850 N/mm 2 135 0,009 0,018 0,024 0,032 0,038 0,051 0,064 160 0,010 0,021 0,028 0,037 0,044 0,059 0,074 P ≥ 850 N/mm 2 100 0,008 0,017 0,022 0,030 0,036 0,048 0,060 120 0,010 0,019 0,026 0,035 0,041 0,055 0,069 ≤ 750 N/mm 2 90 0,008 0,017 0,022 0,030 0,036 0,048 0,060 110 0,010 0,019 0,026 0,035 0,041 0,055 0,069 M ≥ 750 N/mm 2 55 0,007 0,013 0,018 0,025 0,030 0,040 0,050 70 0,008 0,016 0,021 0,030 0,036 0,048 0,060 Ni-основа 25 0,006 0,012 0,016 0,022 0,026 0,035 0,044 40 0,007 0,014 0,019 0,026 0,032 0,042 0,053 S Ti-основа 50 0,007 0,013 0,018 0,025 0,030 0,040 0,050 70 0,008 0,016 0,021 0,030 0,036 0,048 0,060 ≤ 240 HB 120 0,009 0,018 0,024 0,032 0,038 0,051 0,064 140 0,010 0,021 0,028 0,037 0,044 0,059 0,074 K ≥ 240 HB 105 0,008 0,017 0,022 0,030 0,036 0,048 0,060 130 0,010 0,019 0,026 0,035 0,041 0,055 0,069 47
