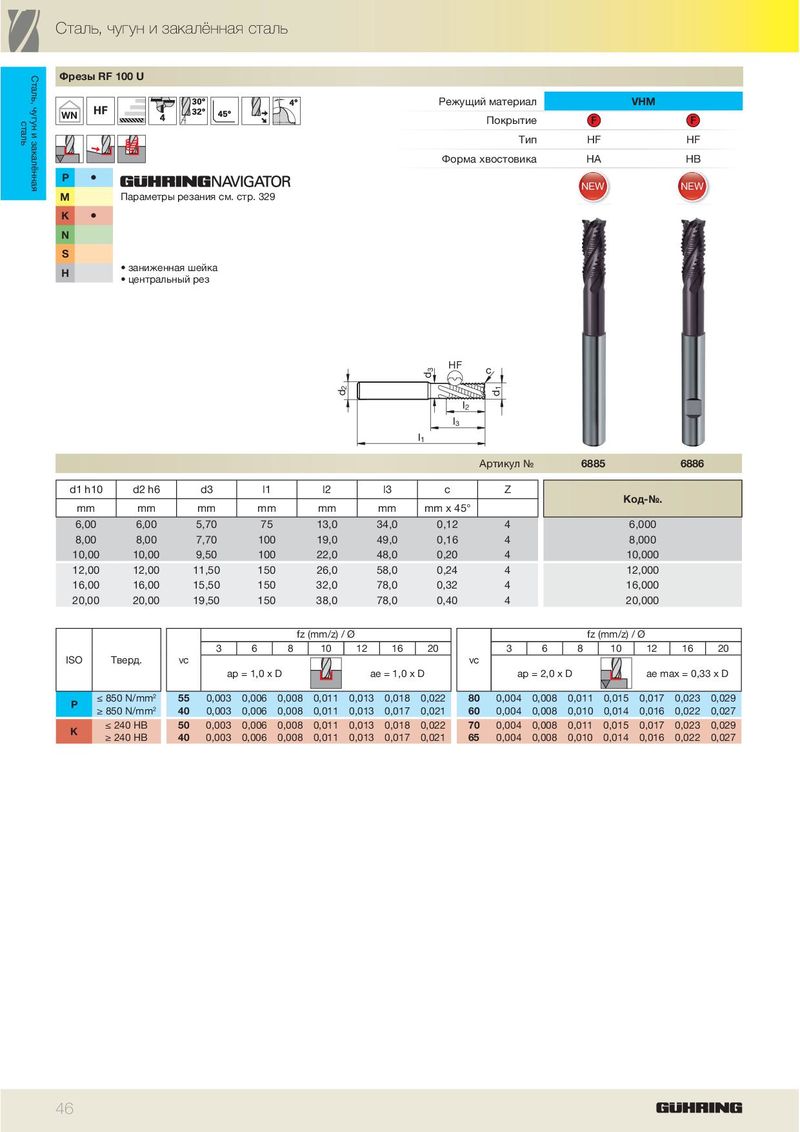

Каталог Guhring фрезерный инструмент - страница 52

Сталь, чугун и закалённая сталь Сталь, чугун и закалённая Фрезы RF 100 U Режущий материал VHM сталь WN Покрытие F F Тип HF HF Форма хвостовика HA HB P ä NEW NEW M Параметры резания см. стр. 329 K ä N S • заниженная шейка H • центральный рез 3 HF c d 2 1 d d l 2 l 3 l 1 Артикул № 6885 6886 d1 h10 d2 h6 d3 l1 l2 l3 c Z Код-№. mm mm mm mm mm mm mm x 45° 6,00 6,00 5,70 75 13,0 34,0 0,12 4 6,000 8,00 8,00 7,70 100 19,0 49,0 0,16 4 8,000 10,00 10,00 9,50 100 22,0 48,0 0,20 4 10,000 12,00 12,00 11,50 150 26,0 58,0 0,24 4 12,000 16,00 16,00 15,50 150 32,0 78,0 0,32 4 16,000 20,00 20,00 19,50 150 38,0 78,0 0,40 4 20,000 fz (mm/z) / Ø fz (mm/z) / Ø 3 6 8 10 12 16 20 3 6 8 10 12 16 20 ISO Тверд. vc vc ap = 1,0 x D ae = 1,0 x D ap = 2,0 x D ae max = 0,33 x D ≤ 850 N/mm 2 55 0,003 0,006 0,008 0,011 0,013 0,018 0,022 80 0,004 0,008 0,011 0,015 0,017 0,023 0,029 P ≥ 850 N/mm 2 40 0,003 0,006 0,008 0,011 0,013 0,017 0,021 60 0,004 0,008 0,010 0,014 0,016 0,022 0,027 ≤ 240 HB 50 0,003 0,006 0,008 0,011 0,013 0,018 0,022 70 0,004 0,008 0,011 0,015 0,017 0,023 0,029 K ≥ 240 HB 40 0,003 0,006 0,008 0,011 0,013 0,017 0,021 65 0,004 0,008 0,010 0,014 0,016 0,022 0,027 46
