Каталог Guhring фрезерный инструмент - страница 363

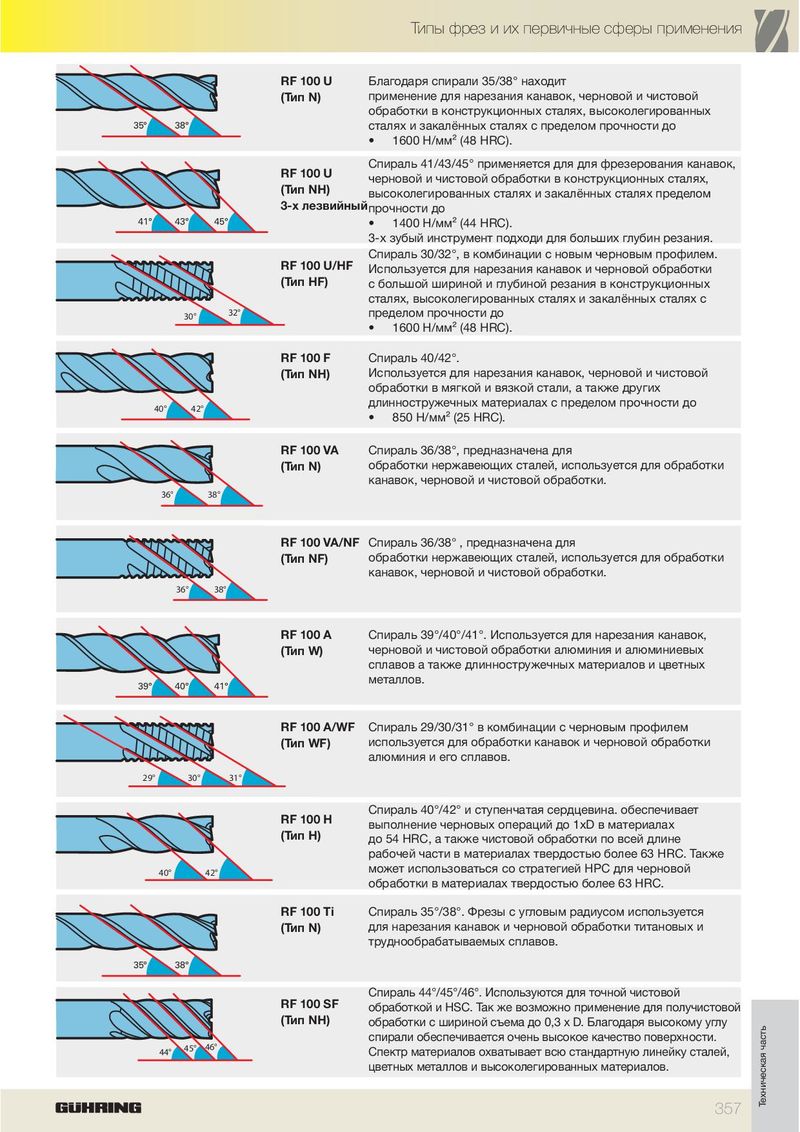

Типы фрез и их первичные сферы применения RF 100 U Благодаря спирали 35/38° находит (Тип N) применение для нарезания канавок, черновой и чистовой обработки в конструкционных сталях, высоколегированных 35° 38° сталях и закалённых сталях с пределом прочности до • 1600 Н/мм² (48 HRC). Спираль 41/43/45° применяется для для фрезерования канавок, RF 100 U черновой и чистовой обработки в конструкционных сталях, (Тип NH) высоколегированных сталях и закалённых сталях пределом 3-х лезвийный прочности до 41° 43° 45° • 1400 Н/мм² (44 HRC). 3-х зубый инструмент подходи для больших глубин резания. Спираль 30/32°, в комбинации с новым черновым профилем. RF 100 U/HF Используется для нарезания канавок и черновой обработки (Тип HF) с большой шириной и глубиной резания в конструкционных сталях, высоколегированных сталях и закалённых сталях с 30° 32° пределом прочности до • 1600 Н/мм² (48 HRC). RF 100 F Спираль 40/42°. (Тип NH) Используется для нарезания канавок, черновой и чистовой обработки в мягкой и вязкой стали, а также других длинностружечных материалах с пределом прочности до 40° 42° • 850 Н/мм² (25 HRC). RF 100 VA Спираль 36/38°, предназначена для (Тип N) обработки нержавеющих сталей, используется для обработки канавок, черновой и чистовой обработки. 36° 38° RF 100 VA/NF Спираль 36/38° , предназначена для (Тип NF) обработки нержавеющих сталей, используется для обработки канавок, черновой и чистовой обработки. 36° 38° RF 100 A Спираль 39°/40°/41°. Используется для нарезания канавок, (Тип W) черновой и чистовой обработки алюминия и алюминиевых сплавов а также длинностружечных материалов и цветных металлов. 39° 40° 41° RF 100 A/WF Спираль 29/30/31° в комбинации с черновым профилем (Тип WF) используется для обработки канавок и черновой обработки алюминия и его сплавов. 29° 30° 31° Спираль 40°/42° и ступенчатая сердцевина. обеспечивает RF 100 H выполнение черновых операций до 1хD в материалах (Тип H) до 54 HRC, а также чистовой обработки по всей длине рабочей части в материалах твердостью более 63 HRC. Также 40° 42° может использоваться со стратегией НРС для черновой обработки в материалах твердостью более 63 HRC. RF 100 Ti Спираль 35°/38°. Фрезы с угловым радиусом используется (Тип N) для нарезания канавок и черновой обработки титановых и труднообрабатываемых сплавов. 35° 38° Спираль 44°/45°/46°. Используются для точной чистовой RF 100 SF обработкой и HSC. Так же возможно применение для получистовой (Тип NH) обработки с шириной съема до 0,3 х D. Благодаря высокому углу спирали обеспечивается очень высокое качество поверхности. 44° 45° 46° Спектр материалов охватывает всю стандартную линейку сталей, цветных металлов и высоколегированных материалов. Техническая часть 357
