Каталог Guhring фрезерный инструмент - страница 362

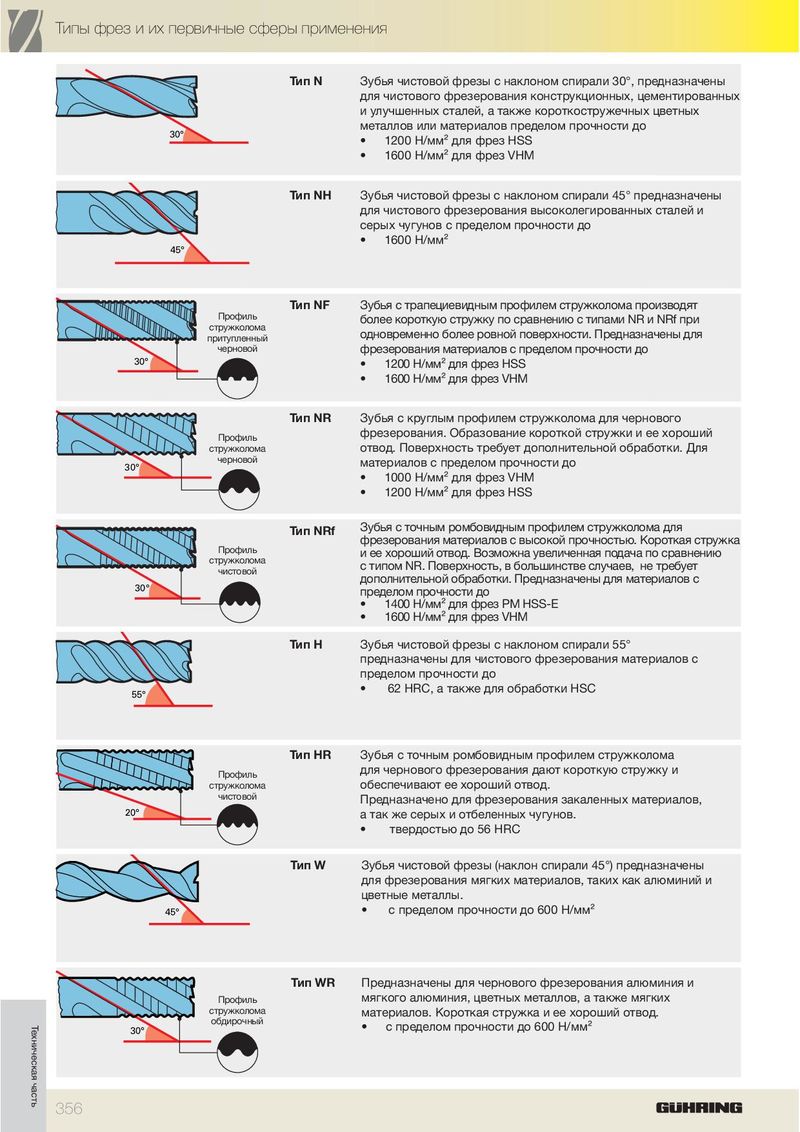

Типы фрез и их первичные сферы применения Тип N Зубья чистовой фрезы с наклоном спирали 30°, предназначены для чистового фрезерования конструкционных, цементированных и улучшенных сталей, а также короткостружечных цветных металлов или материалов пределом прочности до 30° • 1200 Н/мм² для фрез HSS • 1600 Н/мм² для фрез VHM Тип NH Зубья чистовой фрезы c наклоном спирали 45° предназначены для чистового фрезерования высоколегированных сталей и серых чугунов с пределом прочности до • 1600 Н/мм² 45° Тип NF Зубья с трапециевидным профилем стружколома производят Профиль более короткую стружку по сравнению с типами NR и NRf при стружколома притупленный одновременно более ровной поверхности. Предназначены для черновой фрезерования материалов с пределом прочности до 30° • 1200 Н/мм² для фрез HSS • 1600 Н/мм² для фрез VHM Тип NR Зубья с круглым профилем стружколома для чернового фрезерования. Образование короткой стружки и ее хороший Профиль стружколома отвод. Поверхность требует дополнительной обработки. Для черновой 30° материалов с пределом прочности до • 1000 Н/мм² для фрез VHM • 1200 Н/мм² для фрез HSS Тип NRf Зубья с точным ромбовидным профилем стружколома для фрезерования материалов c высокой прочностью. Короткая стружка Профиль и ее хороший отвод. Возможна увеличенная подача по сравнению стружколома с типом NR. Поверхность, в большинстве случаев, не требует чистовой дополнительной обработки. Предназначены для материалов с 30° пределом прочности до • 1400 Н/мм² для фрез PM HSS-E • 1600 Н/мм² для фрез VHM Тип H Зубья чистовой фрезы c наклоном спирали 55° предназначены для чистового фрезерования материалов с пределом прочности до • 62 HRC, а также для обработки HSC 55° Тип HR Зубья с точным ромбовидным профилем стружколома для чернового фрезерования дают короткую стружку и Профиль стружколома обеспечивают ее хороший отвод. чистовой Предназначено для фрезерования закаленных материалов, 20° а так же серых и отбеленных чугунов. • твердостью до 56 HRC Тип W Зубья чистовой фрезы (наклон спирали 45°) предназначены для фрезерования мягких материалов, таких как алюминий и цветные металлы. 45° • с пределом прочности до 600 Н/мм² Тип WR Предназначены для чернового фрезерования алюминия и Профиль мягкого алюминия, цветных металлов, а также мягких стружколома материалов. Короткая стружка и ее хороший отвод. Техническая часть обдирочный 30° • с пределом прочности до 600 Н/мм² 356
