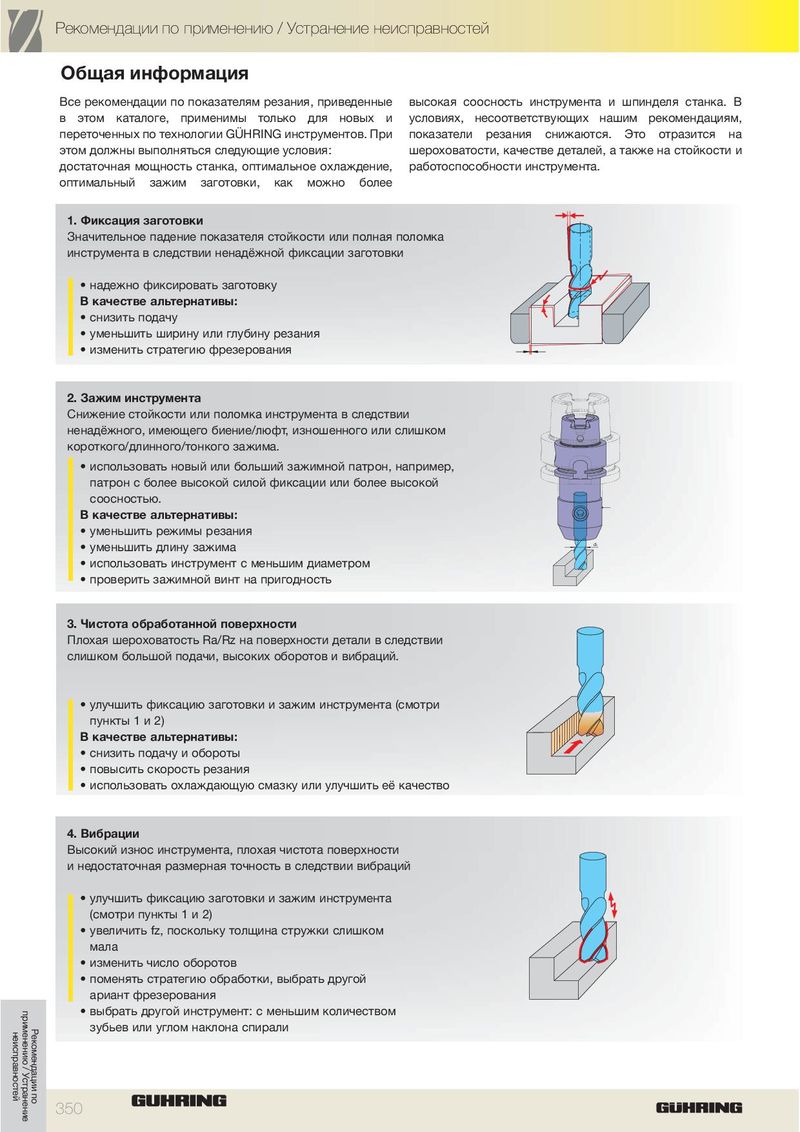

Общая информация

Все рекомендации по показателям резания, приведенныевысокая соосность инструмента и шпинделя станка. В
в этом каталоге, применимы только для новых и условиях, несоответствующих нашим рекомендациям,
переточенных по технологии GÜHRING инструментов. Припоказатели резания снижаются. Это отразится на
этом должны выполняться следующие условия:шероховатости, качестве деталей, а также на стойкости и
достаточная мощность станка, оптимальное охлаждение,работоспособности инструмента.

оптимальный зажим заготовки, как можно более

1. Фиксация заготовки Значительное падение показателя стойкости или полная поломка инструмента в следствии ненадёжной фиксации заготовки

  • надежно фиксировать заготовку
  • качестве альтернативы:
  • снизить подачу
  • уменьшить ширину или глубину резания
  • изменить стратегию фрезерования

2. Зажим инструмента Снижение стойкости или поломка инструмента в следствии ненадёжного, имеющего биение/люфт, изношенного или слишком короткого/длинного/тонкого зажима.

  • использовать новый или больший зажимной патрон, например, патрон с более высокой силой фиксации или более высокой соосностью.
  • качестве альтернативы:
  • уменьшить режимы резания
  • уменьшить длину зажима d 1
  • использовать инструмент с меньшим диаметром
  • проверить зажимной винт на пригодность

3. Чистота обработанной поверхности Плохая шероховатость Ra/Rz на поверхности детали в следствии слишком большой подачи, высоких оборотов и вибраций.

  • улучшить фиксацию заготовки и зажим инструмента (смотри пункты 1 и 2)
  • качестве альтернативы:
  • снизить подачу и обороты
  • повысить скорость резания
  • использовать охлаждающую смазку или улучшить её качество

4. Вибрации Высокий износ инструмента, плохая чистота поверхности и недостаточная размерная точность в следствии вибраций

  • улучшить фиксацию заготовки и зажим инструмента (смотри пункты 1 и 2)
  • увеличить fz, поскольку толщина стружки слишком мала
  • изменить число оборотов
  • поменять стратегию обработки, выбрать другой ариант фрезерования
  • выбрать другой инструмент: с меньшим количеством зубьев или углом наклона спирали
