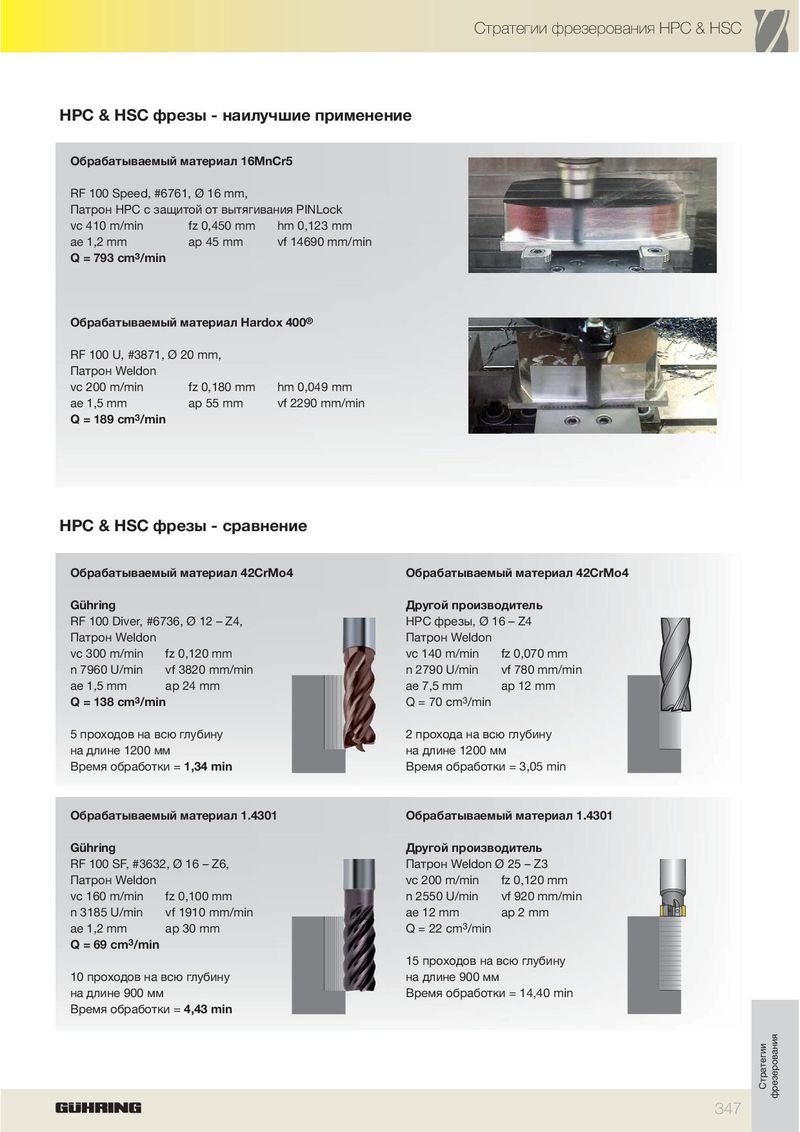

Каталог Guhring фрезерный инструмент - страница 353

Стратегии фрезерования HPC & HSC HPC & HSC фрезы - наилучшие применение Обрабатываемый материал 16MnCr5 RF 100 Speed, #6761, Ø 16 mm, Патрон HPC с защитой от вытягивания PINLock vc 410 m/min fz 0,450 mm hm 0,123 mm ae 1,2 mm ap 45 mm vf 14690 mm/min Q = 793 cm 3 /min Обрабатываемый материал Hardox 400 ® RF 100 U, #3871, Ø 20 mm, Патрон Weldon vc 200 m/min fz 0,180 mm hm 0,049 mm ae 1,5 mm ap 55 mm vf 2290 mm/min Q = 189 cm 3 /min HPC & HSC фрезы - сравнение Обрабатываемый материал 42CrMo4 Обрабатываемый материал 42CrMo4 Gühring Другой производитель RF 100 Diver, #6736, Ø 12 – Z4, HPC фрезы, Ø 16 – Z4 Патрон Weldon Патрон Weldon vc 300 m/min fz 0,120 mm vc 140 m/min fz 0,070 mm n 7960 U/min vf 3820 mm/min n 2790 U/min vf 780 mm/min ae 1,5 mm ap 24 mm ae 7,5 mm ap 12 mm Q = 138 cm 3 /min Q = 70 cm 3 /min 5 проходов на всю глубину 2 прохода на всю глубину на длине 1200 мм на длине 1200 мм Время обработки = 1,34 min Время обработки = 3,05 min Обрабатываемый материал 1.4301 Обрабатываемый материал 1.4301 Gühring Другой производитель RF 100 SF, #3632, Ø 16 – Z6, Патрон Weldon Ø 25 – Z3 Патрон Weldon vc 200 m/min fz 0,120 mm vc 160 m/min fz 0,100 mm n 2550 U/min vf 920 mm/min n 3185 U/min vf 1910 mm/min ae 12 mm ap 2 mm ae 1,2 mm ap 30 mm Q = 22 cm 3 /min Q = 69 cm 3 /min 15 проходов на всю глубину 10 проходов на всю глубину на длине 900 мм на длине 900 мм Время обработки = 14,40 min Время обработки = 4,43 min Стратегии фрезерования 347
