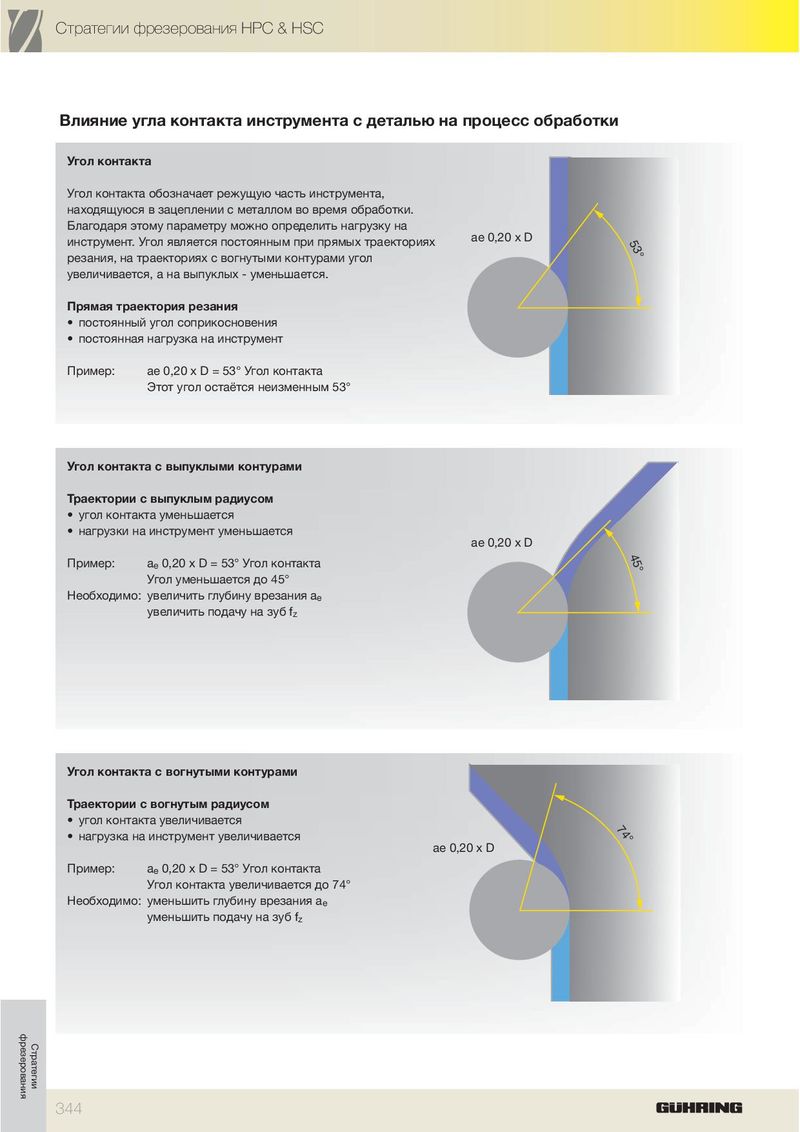

Стратегии фрезерования HPC & HSC Влияние угла контакта инструмента с деталью на процесс обработки Угол контакта Угол контакта обозначает режущую часть инструмента, находящуюся в зацеплении с металлом во время обработки. Благодаря этому параметру можно определить нагрузку на ae 0,20 x D инструмент. Угол является постоянным при прямых траекториях 53° резания, на траекториях с вогнутыми контурами угол увеличивается, а на выпуклых - уменьшается. Прямая траектория резания • постоянный угол соприкосновения • постоянная нагрузка на инструмент Пример: ae 0,20 x D = 53° Угол контакта Этот угол остаётся неизменным 53° Угол контакта с выпуклыми контурами Траектории с выпуклым радиусом • угол контакта уменьшается • нагрузки на инструмент уменьшается ae 0,20 x D 45° Пример: a e 0,20 x D = 53° Угол контакта Угол уменьшается до 45° Необходимо: увеличить глубину врезания a e увеличить подачу на зуб f z Угол контакта с вогнутыми контурами Траектории с вогнутым радиусом • угол контакта увеличивается 74° • нагрузка на инструмент увеличивается ae 0,20 x D Пример: a e 0,20 x D = 53° Угол контакта Угол контакта увеличивается до 74° Необходимо: уменьшить глубину врезания a e уменьшить подачу на зуб f z фрезерования Стратегии 344
