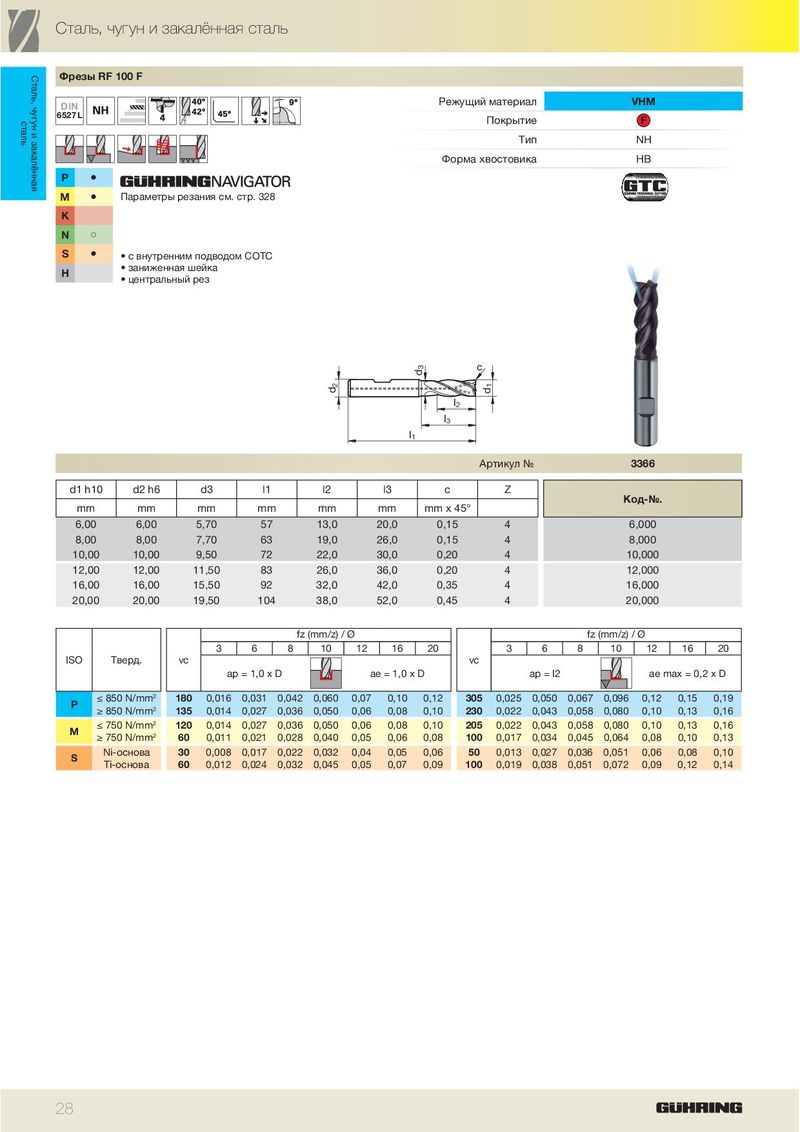

Каталог Guhring высокопроизводительные концевые фрезы с неравномерным шагом спирали RF 100

Каталог Guhring высокопроизводительные концевые фрезы с неравномерным шагом спирали RF 100

DIN 6527L

P	ä
M	ä
K
N	ã
S	ä

H

Параметры резания см. стр. 328

с внутренним подводом СОTC
заниженная шейка
центральный рез

Режущий материал VHM F Покрытие Тип NH Форма хвостовика HB

l 1

c

l 2 l 3

									Ар	тикул	№			3366
d1 h10	d2 h6	d3	l1		l2		l3	c		Z			К	-№
mm	mm	mm	mm		mm		mm	mm x 4	5°					д.
6,00	6,00	5,70	57		13,0		20,0	0,15		4			6	,000
8,00	8,00	7,70	63		19,0		26,0	0,15		4			8	,000
10,00	10,00	9,50	72		22,0		30,0	0,20		4			1	0,000
12,00	12,00	11,50	83		26,0		36,0	0,20		4			1	2,000
16,00	16,00	15,50	92		32,0		42,0	0,35		4			1	6,000
20,00	20,00	19,50	104		38,0		52,0	0,45		4			2	0,000
				fz	(mm/z)/	Ø						fz	(mm/z)/	Ø
		3	6	8	10	12	16	20		3	6	8	10	12	16	20
ISO Тв	ерд.	vc ap	= 1,0 x	D		a	e = 1,0 x	D	vc		ap = l2			ae m	ax = 0,2	x D
P ≤ 850	N/mm2	180 0,016	0,031	0,042	0,060	0,07	0,10	0,12	305	0,025	0,050	0,067	0,096	0,12	0,15	0,19
≥ 850	N/mm2	135 0,014	0,027	0,036	0,050	0,06	0,08	0,10	230	0,022	0,043	0,058	0,080	0,10	0,13	0,16
≤ 750	N/mm2	120 0,014	0,027	0,036	0,050	0,06	0,08	0,10	205	0,022	0,043	0,058	0,080	0,10	0,13	0,16
M ≥ 750	N/mm2	60 0,011	0,021	0,028	0,040	0,05	0,06	0,08	100	0,017	0,034	0,045	0,064	0,08	0,10	0,13
S Ni-о	снова	30 0,008	0,017	0,022	0,032	0,04	0,05	0,06	50	0,013	0,027	0,036	0,051	0,06	0,08	0,10
Ti-о	снова	60 0,012	0,024	0,032	0,045	0,05	0,07	0,09	100	0,019	0,038	0,051	0,072	0,09	0,12	0,14
