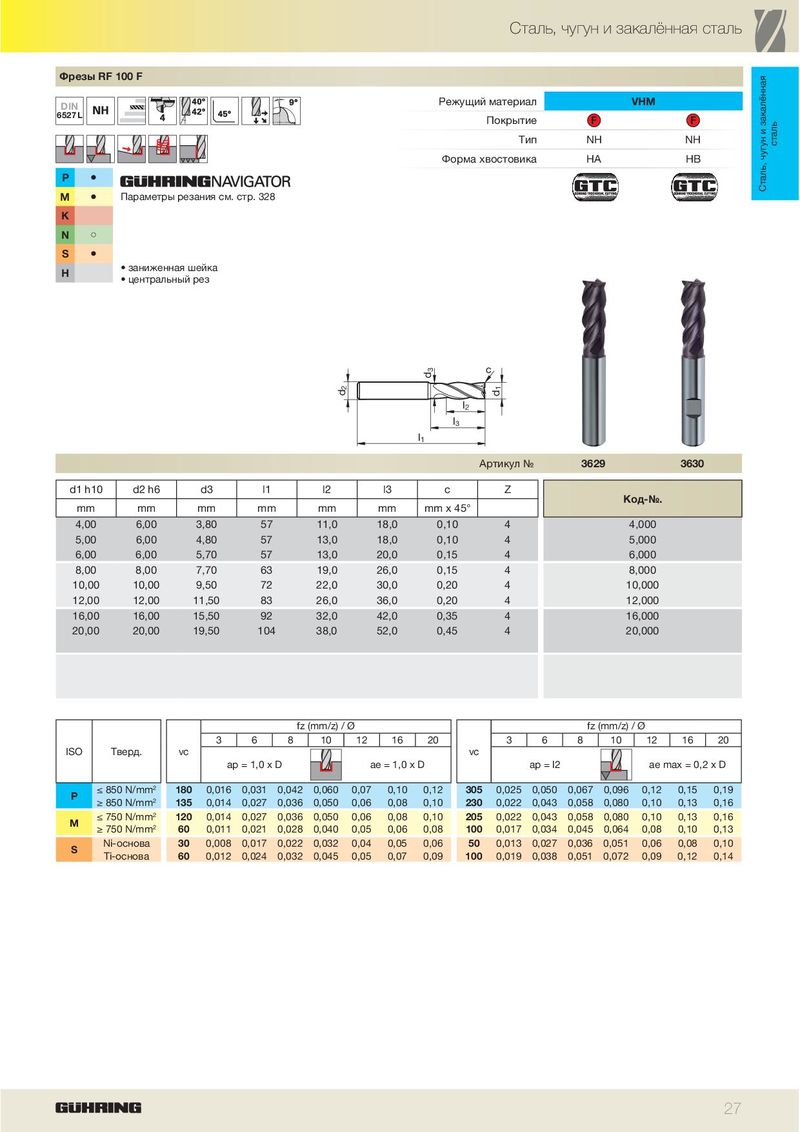

DIN 6527L
| P | ä |
| M | ä |
| K | |
| N | ã |
| S | ä |
H
Параметры резания см. стр. 328
- заниженная шейка
- центральный рез
Режущий материал VHM F F Покрытие
| Тип | NH | NH | |
| Форма хвостовика | HA | HB |
| d2 | l2 l1 l3 d3 | d1 c | |||||||
| А | ртикул № | 3629 | 3630 | ||||||
| d1 h10 | d2 h6 | d3 | l1 | l2 | l3 | c | Z | Ко-№ | |
| mm | mm | mm | mm | mm | mm | mm x 45° | д. | ||
| 4,00 | 6,00 | 3,80 | 57 | 11,0 | 18,0 | 0,10 | 4 | 4,000 | |
| 5,00 | 6,00 | 4,80 | 57 | 13,0 | 18,0 | 0,10 | 4 | 5,000 | |
| 6,00 | 6,00 | 5,70 | 57 | 13,0 | 20,0 | 0,15 | 4 | 6,000 | |
| 8,00 | 8,00 | 7,70 | 63 | 19,0 | 26,0 | 0,15 | 4 | 8,000 | |
| 10,00 | 10,00 | 9,50 | 72 | 22,0 | 30,0 | 0,20 | 4 | 10,000 | |
| 12,00 | 12,00 | 11,50 | 83 | 26,0 | 36,0 | 0,20 | 4 | 12,000 | |
| 16,00 | 16,00 | 15,50 | 92 | 32,0 | 42,0 | 0,35 | 4 | 16,000 | |
| 20,00 | 20,00 | 19,50 | 104 | 38,0 | 52,0 | 0,45 | 4 | 20,000 |
| fz | (mm/z)/ | Ø | fz | (mm/z)/ | Ø | ||||||||||||
| 3 | 6 | 8 | 10 | 12 | 16 | 20 | 3 | 6 | 8 | 10 | 12 | 16 | 20 | ||||
| ISO | Тверд. | vc | ap | = 1,0 x | D | ae | = 1,0 x | D | vc | ap = l2 | ae m | ax = 0,2 | x D | ||||
| P | ≤ 850 N/mm2 | 180 | 0,016 | 0,031 | 0,042 | 0,060 | 0,07 | 0,10 | 0,12 | 305 | 0,025 | 0,050 | 0,067 | 0,096 | 0,12 | 0,15 | 0,19 |
| ≥ 850 N/mm2 | 135 | 0,014 | 0,027 | 0,036 | 0,050 | 0,06 | 0,08 | 0,10 | 230 | 0,022 | 0,043 | 0,058 | 0,080 | 0,10 | 0,13 | 0,16 | |
| M | ≤ 750 N/mm2 | 120 | 0,014 | 0,027 | 0,036 | 0,050 | 0,06 | 0,08 | 0,10 | 205 | 0,022 | 0,043 | 0,058 | 0,080 | 0,10 | 0,13 | 0,16 |
| ≥ 750 N/mm2 | 60 | 0,011 | 0,021 | 0,028 | 0,040 | 0,05 | 0,06 | 0,08 | 100 | 0,017 | 0,034 | 0,045 | 0,064 | 0,08 | 0,10 | 0,13 | |
| S | Ni-основа | 30 | 0,008 | 0,017 | 0,022 | 0,032 | 0,04 | 0,05 | 0,06 | 50 | 0,013 | 0,027 | 0,036 | 0,051 | 0,06 | 0,08 | 0,10 |
| Ti-основа | 60 | 0,012 | 0,024 | 0,032 | 0,045 | 0,05 | 0,07 | 0,09 | 100 | 0,019 | 0,038 | 0,051 | 0,072 | 0,09 | 0,12 | 0,14 |
